A tutto il lavoro per il sistema elettrico deve essere eseguito da un elettricista quali cato e deve rispettare i requisiti di
fornitura locali e la legislazione ad essi associata.
Metodo per collegare i li elettrici
Prima di collegare i li, consultare l’azienda per la fornitura di energia elettrica di competenza.

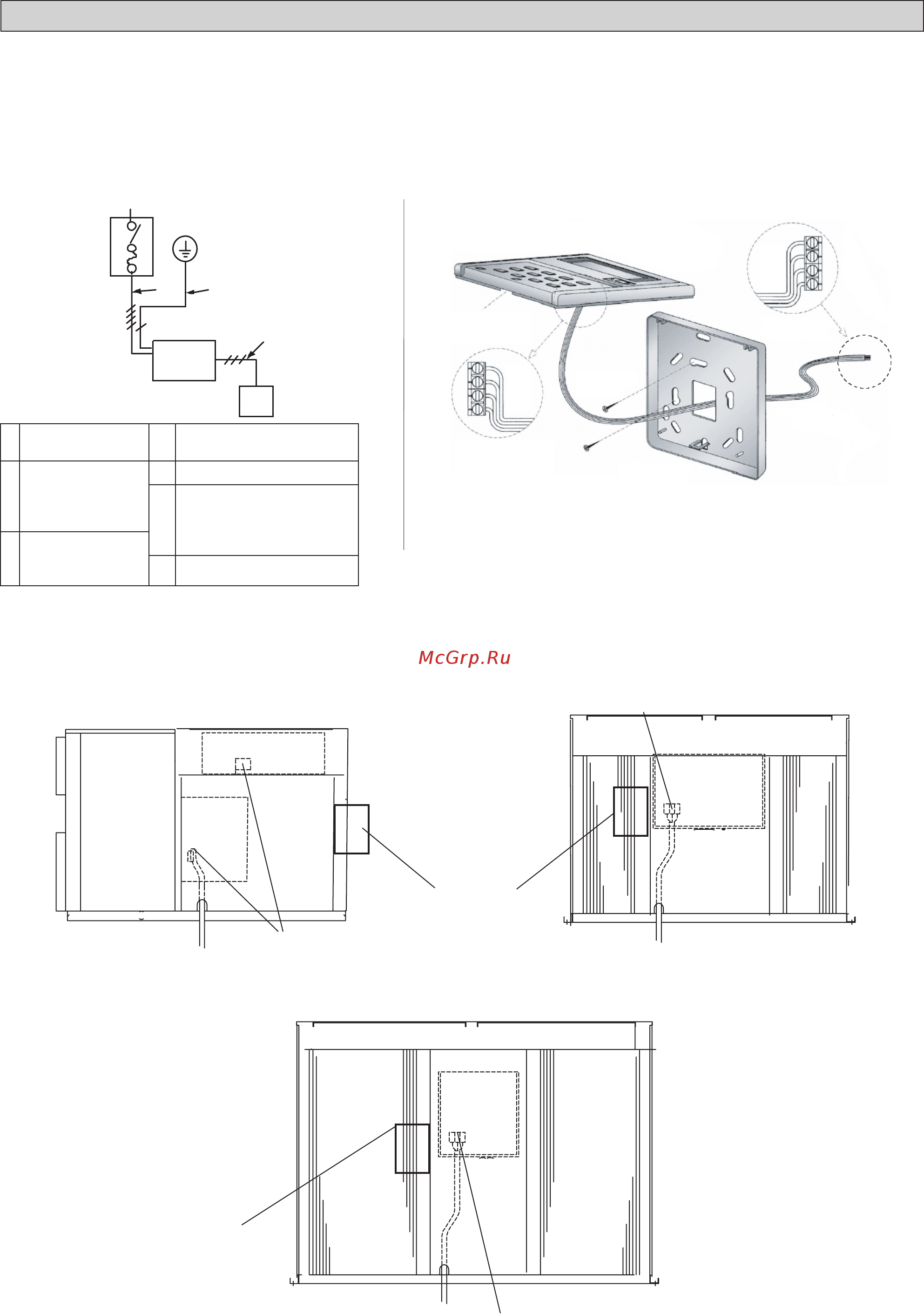

1. L’intero diagramma del sistema elettrico
dell’unità.
3. Collegamento elettrico dell’unità
Rimuova il pannello e colleghi i legare del gruppo di alimentazione delle unità al blocchetto terminali, come indicato sotto.
UAT(Y)(P)180, 240, 280, 320
UAT(Y)(P)450, 560
Blocco terminale
Blocco terminale
Solo per UAT(Y)(P)180
UAT(Y)(P)700, 850, C10, C12
Posizione
raccomandata
per la scatola
interruttori
Posizione
raccomandata
per la scatola
interruttori
Blocco terminale
NOTA: Mentre si installa l’interruttore di circuito sull’unità, assicurarsi che le viti non danneggino i componenti (ad es.
serpentina) all’interno dell’unità.
Le l'interruttore di corrente può inoltre essere installata senza ssarla all’unità.
a
b
c
g
d
e
f
2. Collegamento a lo del telecomando.
UAT(Y)(P)450, 560, 700, 850, C10, C12
Nota: Nei modelli UAT(Y)(P)180, 240, 280, 320, il filo è collegato al
telecomando. Collegamento direttamente al connettore “CN2”
della scheda madre.
LCD Remoto
(Scatola superiore)
Collegamento alla
scheda madre
Collegamento a lo
(alimentazione di
campo)
PE
GND
+5
B
A
Collegamento dietro
la scatola superiore
ALLACCIAMENTI ELETTRICI
a.
Alimentazione
Elettrica
d.
Unità
b.
Interruttore/
fusibile principale
(alimentazione di
campo)
e. Telecomando
f.
Fili di collegamento per l’unità
e il telecomando
c.
Fili per
l’alimentazione
elettrica dell’unità
g. Terra
GND
+5
B
A
