Tous les travaux électriques doivent être effectués par un électricien quali é et conformément aux exigences d’alimentation
locales et autres régulations associées.
Méthode de connexion de l électrique
Avant de brancher le câble, consulter la compagnie d’électricité de la juridiction.

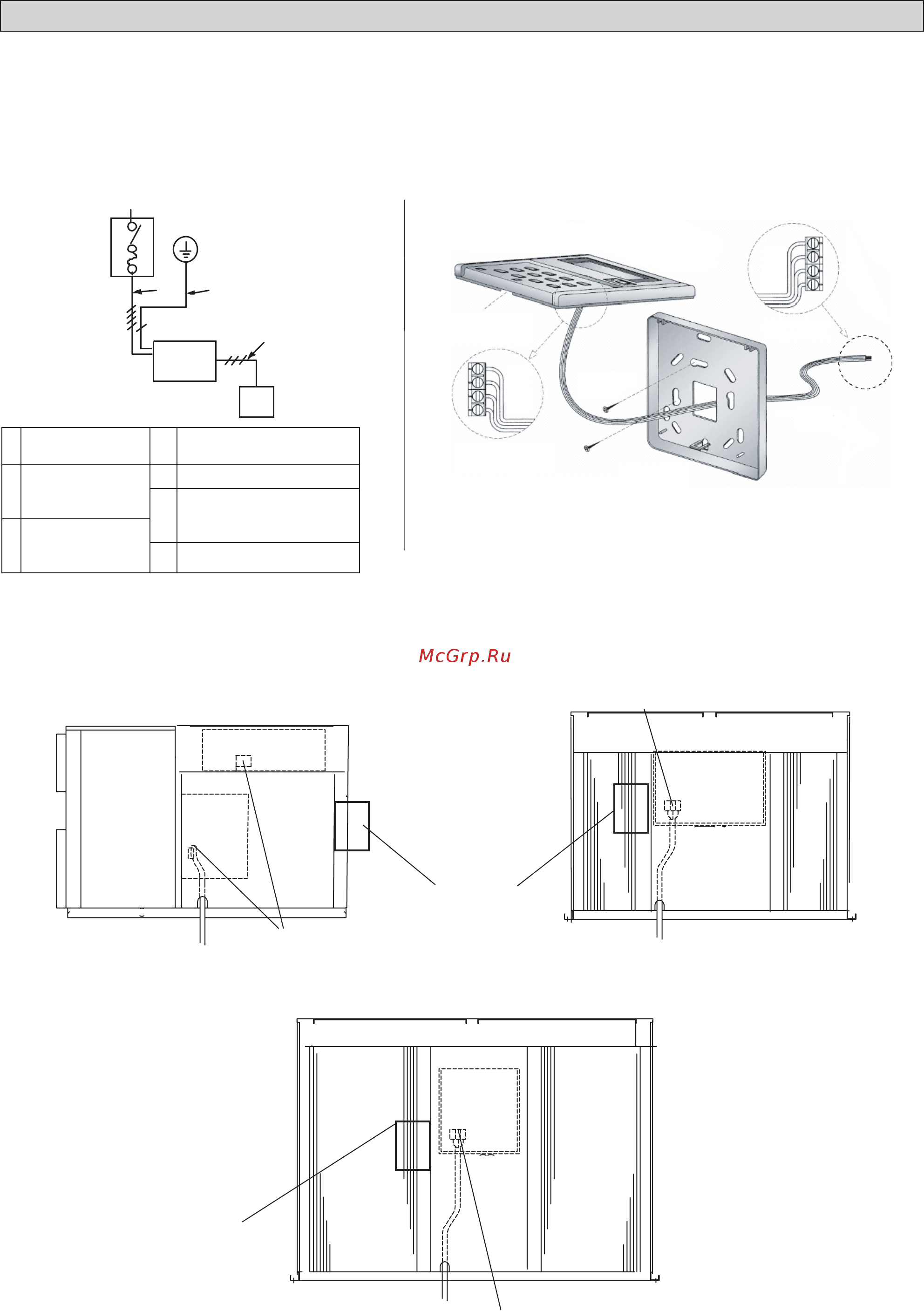

1. Le schéma de câblage de l’unité entière.
3. Raccordement électrique à l’unité
Enlevez le panneau et reliez les fils d’alimentation d’énergie d’unités au TB, comme montré ci-dessous.
UAT(Y)(P)180, 240, 280, 320
UAT(Y)(P)450, 560
Bornier
Bornier
UAT(Y)(P)180 uniquement
UAT(Y)(P)700, 850, C10, C12
Position
recommandée
pour le boîtier de
commutation
Position
recommandée
pour le boîtier de
commutation
Bornier
REMARQUE : En installant le disjoncteur sur l’unité, s’assurer que les vis n’endommagent pas les composants (tels que
la bobine) à l’intérieur de l’unité.
Le disjoncteur peut également être installé sans xer l'unité.
a
b
c
g
d
e
f
2. Raccordement du câble de télécommande.
UAT(Y)(P)450, 560, 700, 850, C10, C12
Remarque : Pour UAT(Y)(P)180, 240, 280, 320, le câble est
fixé à la télécommande. Raccordez directement au connecteur
« CN2 » au panneau principal.
Télécommande LCD
(Boîtier supérieur)
Raccordement sur le
panneau principal
Câble de
raccordement
(alimentation du site)
PE
GND
+5
B
A
Raccordement à
l’arrière du boîtier
supérieur
RACCORDEMENT ÉLECTRIQUE
a.
Alimentation
électrique
d.
Unité
b.
Commutateur/ fusible
principal (alimentation
du site)
e. Télécommande
f.
Câblage de raccordement pour
l’unité et la télécommande
c.
Câblage de
l’alimentation
électrique pour l’unité
g. Terre
GND
+5
B
A
3 IM-RTA-0107(2)DKdenv_FR.indd 83 IM-RTA-0107(2)DKdenv_FR.indd 8 3/20/12 11:42:17 AM3/20/12 11:42:17 AM
