8
Все работы с электропроводкой должен выполнять квалифицированный электрик в соответствии с
применимыми местными требованиями и нормативами.

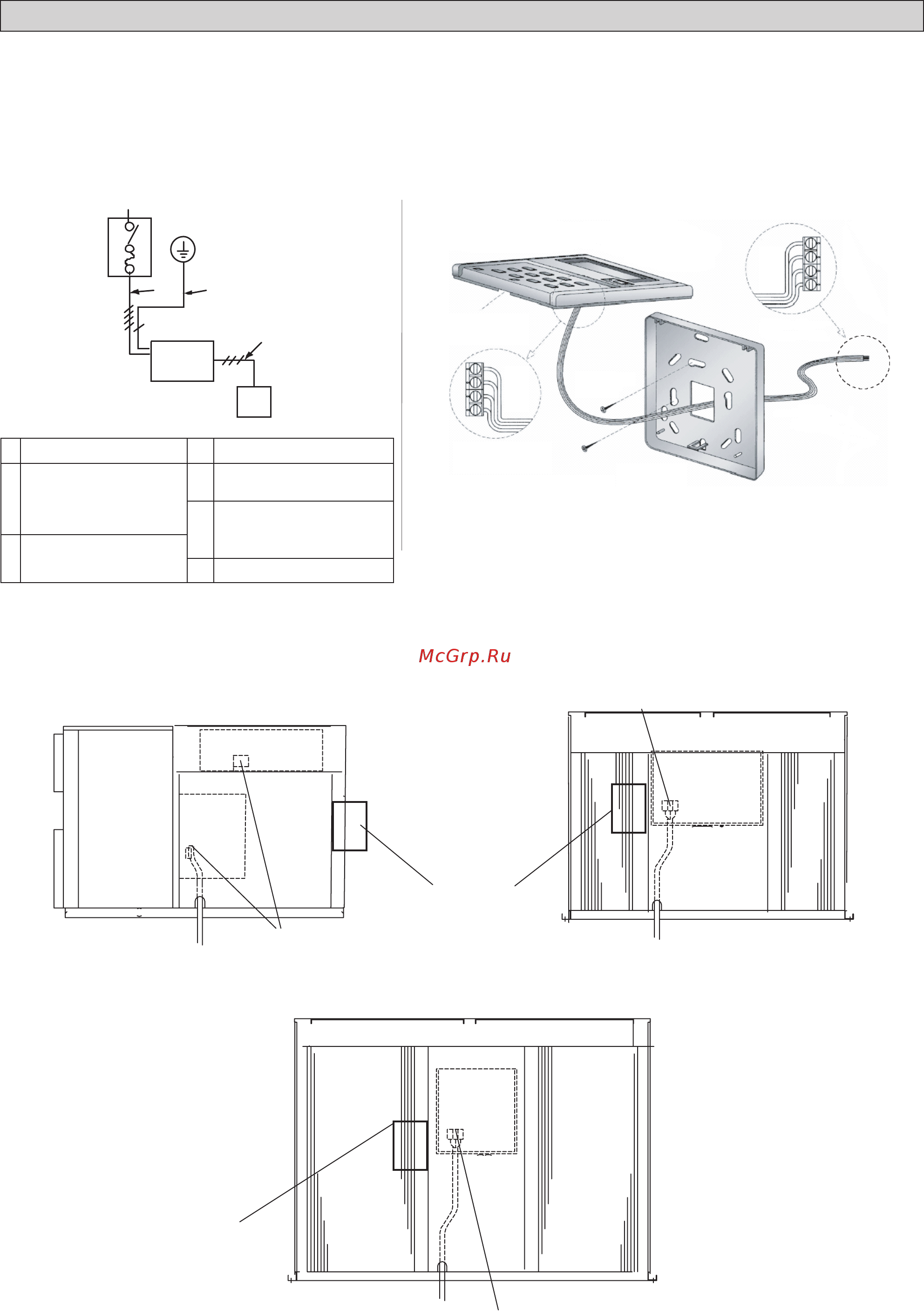

Метод соединения электрических проводов
Перед подключением проводки обратитесь в компанию, которая поставляет электроэнергию в этой местности.
1. Полная схема электропроводки блока.
3. Подключение блока к питанию
Снимите панель и подсоедините провода электропитания к клеммной колодке, как показано ниже.
UAT(Y)(P)180, 240, 280, 320
UAT(Y)(P)450, 560
Клеммная колодка
Клеммная колодка
UAT(Y)(P)700, 850, C10, C12
Рекомендуемое
положение
распределительной
коробки
Рекомендуемое
положение
распределительной
коробки
Клеммная колодка
ПРИМЕЧАНИЕ: При установке прерывателя на блок убедитесь в том, что винты не повредят элементы (например,
змеевик) внутри блока.
Автоматический выключатель также можно установить, не прикрепляя ее к блоку.
a
b
c
g
d
e
f
2.
Проводное соединение пульта дистанционного управления.
UAT(Y)(P)450, 560, 700, 850, C10, C12
Примечание: Для UAT(Y)(P)180, 240, 280, 320 пульт
дистанционного управления прикрепляется
проводом. Присоедините прямо к коннектору
“CN2” на системной плате.
Удаленный ЖКД
(Верхний ящик)
Соединение на
системной плате
Соединение проводки
(приобретается на месте)
PE
GND
+5
B
A
Соединение за
Верхним ящиком
СОЕДИНЕНИЕ ЭЛЕКТРОПРОВОДКИ
a.
Источник питания
d.
Блок
b.
Главный выключатель/
предохранитель
(приобретается на
месте)
e.
Пульт дистанционного
управления
f.
Соединительная
проводка для блока и
пульта дист. управления
c.
Разводка питания для
блока
g. Заземление
GND
+5
B
A
UAT(Y)(P)180 олько
9 IM-RTA-0107(2)DKdenv_RU.indd 89 IM-RTA-0107(2)DKdenv_RU.indd 8 3/20/12 11:46:01 AM3/20/12 11:46:01 AM
