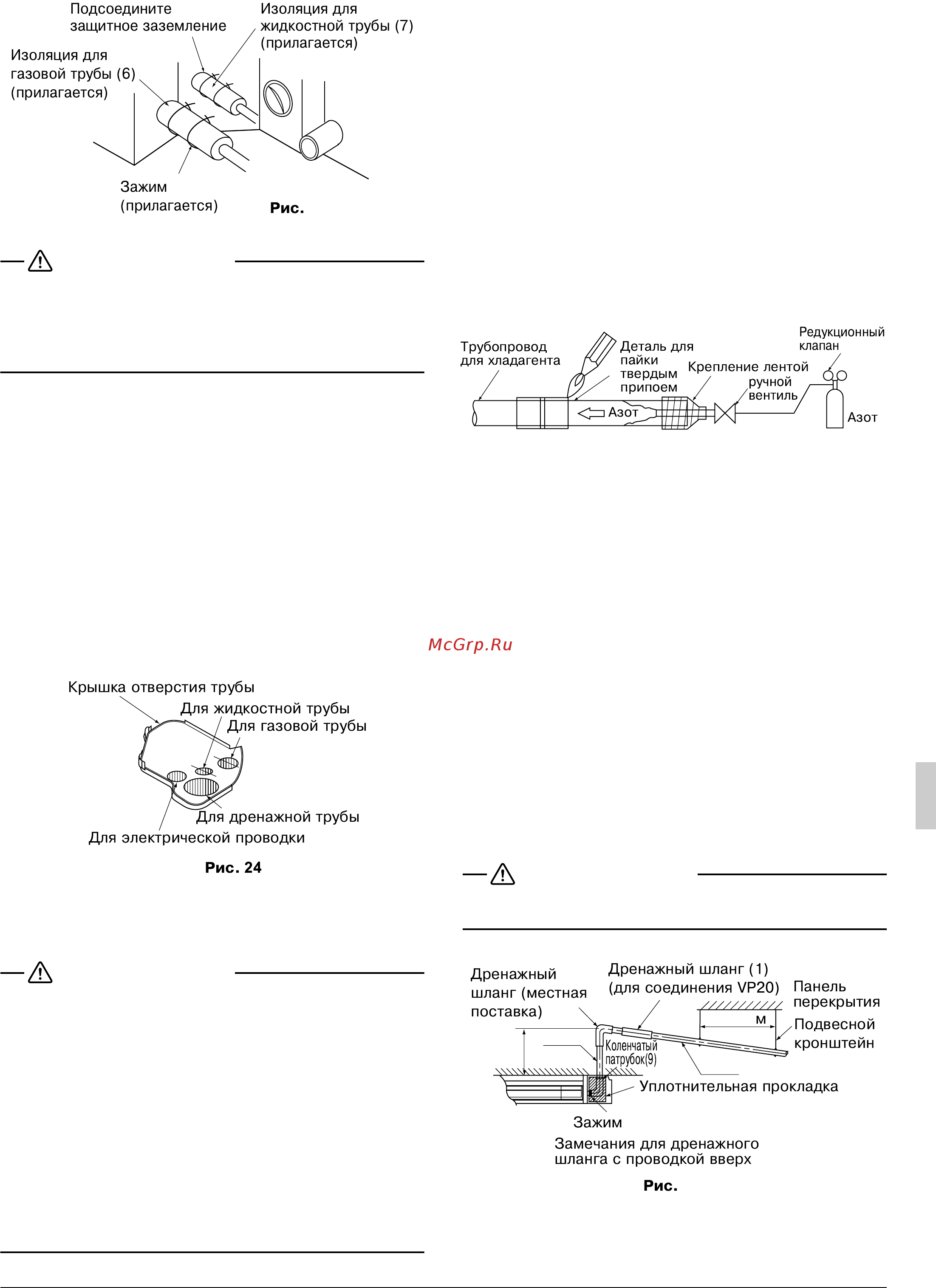

![Daikin FUQ100BUV1B [12/24] Работа с дренажным трубопроводом](/views2/1697475/page12/bgc.png)
Рóссêий 11
ПРЕДОСТЕРЕЖЕНИЕ
Предóсмотреть по местó изоляцию всех
трóбопроводов, проложенных до соединительных
элементов внóтри машины.
Неизолированный трóбопровод может явиться
причиной протечêи или ожоãов при приêосновении.
6-2 Для трóб с проводêой вверх и справа
•
Трóбы, проводимые вверх и справа, леãêо монтирóются
с помощью дополнительноãо êомплеêта êоленчатых
патрóбêов.
•
Для трóб, проводимых вверх, отêройте êрышêó
отверстия трóбы.
•
Сразó после сборêи трóб подрежьте êрышêó отверстия
трóбы по размерó и заново заêройте отверстие. Для
обрезêи пользóйтесь ножницами.
(См. рис. 24)
Чтобы исêлючить возможность попадания внóтрь
óстановêи мелêих животных или насеêомых,
проложить êабельнóю проводêó через êрышêó и
óплотнить зазоры в сêвозных отверстиях, использóя
шпатлевêó или изоляцию (приобретается по местó).
•
При выполнении данной операции заделывайте шпатлевêой
любые зазоры междó êрышêой впóсêноãо óзла и трóбами для
защиты êомнатноãо блоêа от попадания пыли.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИ ПАЙКЕ ТРУБОПРОВОДА ДЛЯ ХЛАДАГЕНТА
ТВЕРДЫМ ПРИПОЕМ СЛЕДУЕТ
СОБЛЮДАТЬ ОСТОРОЖНОСТЬ
“При пайêе трóбопровода для хладаãента твердым
припоем не использóйте флюс. Следовательно,
использóйте в êачестве твердоãо припоя фосфорнóю
медь (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO
3677), êоторая не требóет флюса.”
(Флюс оêазывает чрезвычайно вредное влияния на
системы трóбопроводов для хладаãента. Например,
если использóется флюс на основе хлора, он
приведет ê êоррозии трóбы, и, в частности, если
флюс содержит фтор, он испортит охлаждающее
масло.)
•
Перед пайêой местноãо трóбопровода для хладаãента
твердым припоем, следóет продóть трóбопровод
азотом, для тоãо, чтобы выãнать из трóбопровода
воздóх.
Если при пайêе твердым припоем Вы не продóете
трóбопровод азотом, внóтри трóбопровода образóется
большое êоличество оêсидной пленêи, êоторая может
привести ê неисправности системы.
•
При пайêе трóб для хладаãента твердым припоем
пристóпайте ê пайêе тольêо после выполнения продóвêи
азотом или после подачи азота в трóбопровод для
хладаãента. Сразó после этоãо присоединяйте
êомнатный блоê с помощью растрóба или фланцевоãо
соединения.
•
Если пайêа выполняется одновременно с подачей в
трóбопровод азота, азот необходимо довести с
помощью редóêционноãо êлапана до 0,02 МПа (0,2 êã/
см
2
).
(См. Pис. 25)
Pис.
25
7. РАБОТА С ДРЕНАЖНЫМ
ТРУБОПРОВОДОМ
7-1Сборêа дренажноãо трóбопровода
(См. рис. 26)
Для дренажных работ монтирóйте трóбы таêим
образом, чтобы обеспечивался соответствóющий
водоотвод.
Для дренажноãо трóбопровода возможно
присоединение из трех различных направлений.
• Использóйте трóбó, диаметр êоторой либо
равняется диаметрó соединительноãо патрóбêа,
либо превышает еãо (ПВХ-трóба, номинальный
диаметр 20 мм, нарóжный диаметр 26 мм)
(исêлючая óчастêи проводêи вверх).
• Во избежание образования воздóшных пробоê
использóйте êоротêóю дренажнóю трóбó и
обеспечивайте ее наêлон вниз с ãрадиентом не
менее 1/100. (См. рис. 27)
ПРЕДОСТЕРЕЖЕНИЕ
Сêопление воды в дренажном трóбопроводе может
привести ê засорению дренажа.
(4) (× 4)
23
1 - 1,5
VP20
VP20
≤500
(2)
26
(8)
09_RU_3PA60136-6S.fm Page 11 Wednesday, September 7, 2005 2:25 PM
