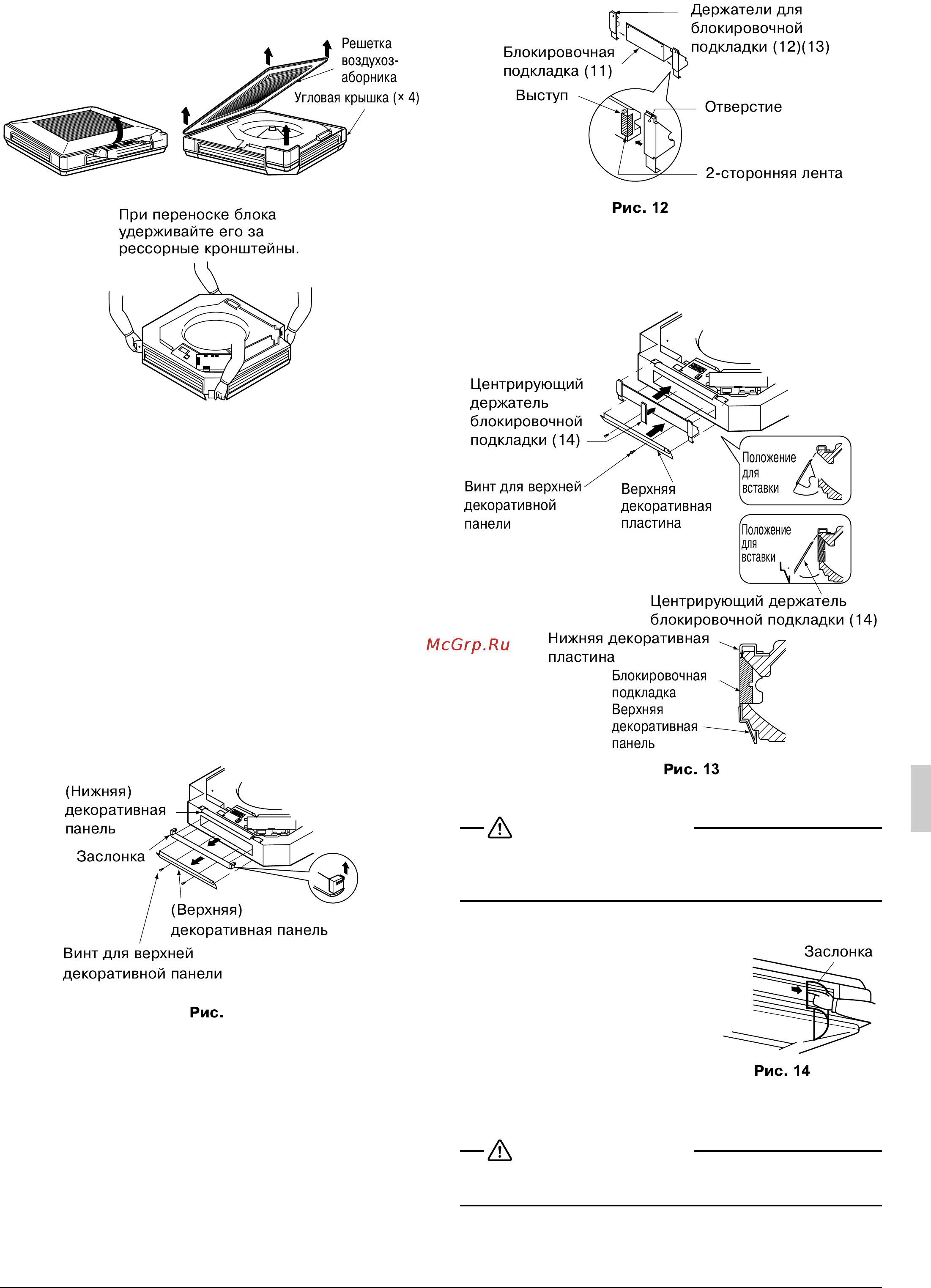

Рóссêий 7
3. Отделите от êомнатноãо блоêа решетêó
воздóхозаборниêа и óãловые êрышêи.
Pис.
10
• Отделите решетêó воздóхозаборниêа от êорпóса.
(См. рис. 10).
• Переместите фиêсирóющие ãоловêи (× 2) решетêи
воздóхозаборниêа по направляющим вовнóтрь (в
направлении стрелоê) и потяните вверх.
• Отêройте решетêó воздóхозаборниêа на óãол 45
о
и
отделите ее от êорпóса.
• Снимите óãловые êрышêи.
[
СПОСОБ БЛОКИРОВКИ ВОЗДУХОВЫПУСКНЫХ ОТВЕРСТИЙ
]
Для обеспечения 2-направленноãо потоêа воздóха
необходимо заблоêировать выпóсêные отверстия А и В.
Для обеспечения 3-направленноãо потоêа воздóха
необходимо заблоêировать выпóсêное отверстие А или В.
1. Отделите верхнюю деêоративнóю панель от
подлежащих блоêировêе выпóсêных отверстий.
(См. рис. 11)
2. Дополнительно отделите заслонêó от выпóсêных
отверстий.
3. Присоедините держатели ê блоêировочной
подêладêе. (См. рис. 12)
Совместите выстóпы подêладоê с отверстиями в
держателях и сêрепите эти элементы междó собой 2-
сторонней лентой.
4. После óстановêи блоêировочных подêладоê
присоедините центрирóющий держатель
блоêировочной подêладêи и верхнюю деêоративнóю
панель. (См. рис. 13)
ПРЕДОСТЕРЕЖЕНИЕ
Если блоêировочные подêладêи не óстановлены
óêазанным образом, происходят óтечêи воздóха, что
вызывает образование росы.
[ДЛЯ ИЗМЕНЕНИЯ СКОРОСТИ ПОТОКА ВОЗДУХА]
•
При отправêе с предприятия-
изãотовителя заслонêи
воздóховыпóсêных отверстий C
и D заêрыты, вследствие чеãо
сêорость потоêа воздóха
является одинаêовой во всех
четырех направлениях.
•
Сêорость потоêа воздóха может
быть изменена пóтем
перемещения заслонêи.
(См. рис. 14)
ПРЕДОСТЕРЕЖЕНИЕ
Остереãайтесь приêосновения ê пластинам
теплообменниêа.
11
