Рóссêий 17
10-7 УПРАВЛЕНИЕ С ПОМОЩЬю ДВУХ
УДАЛЕННЫХ КОНТРОЛЛЕРОВ
(óправление одним êомнатным блоêом
посредством 2 óдаленных êонтроллеров)
• При использовании двóх óдаленных êонтроллеров
следóет перевести один из них в “основной”
режим , а дрóãой в режим “сóбблоêа”.
ПЕРЕКЛЮЧЕНИЕ “ОСНОВНОЙ”/“СУББЛОК”

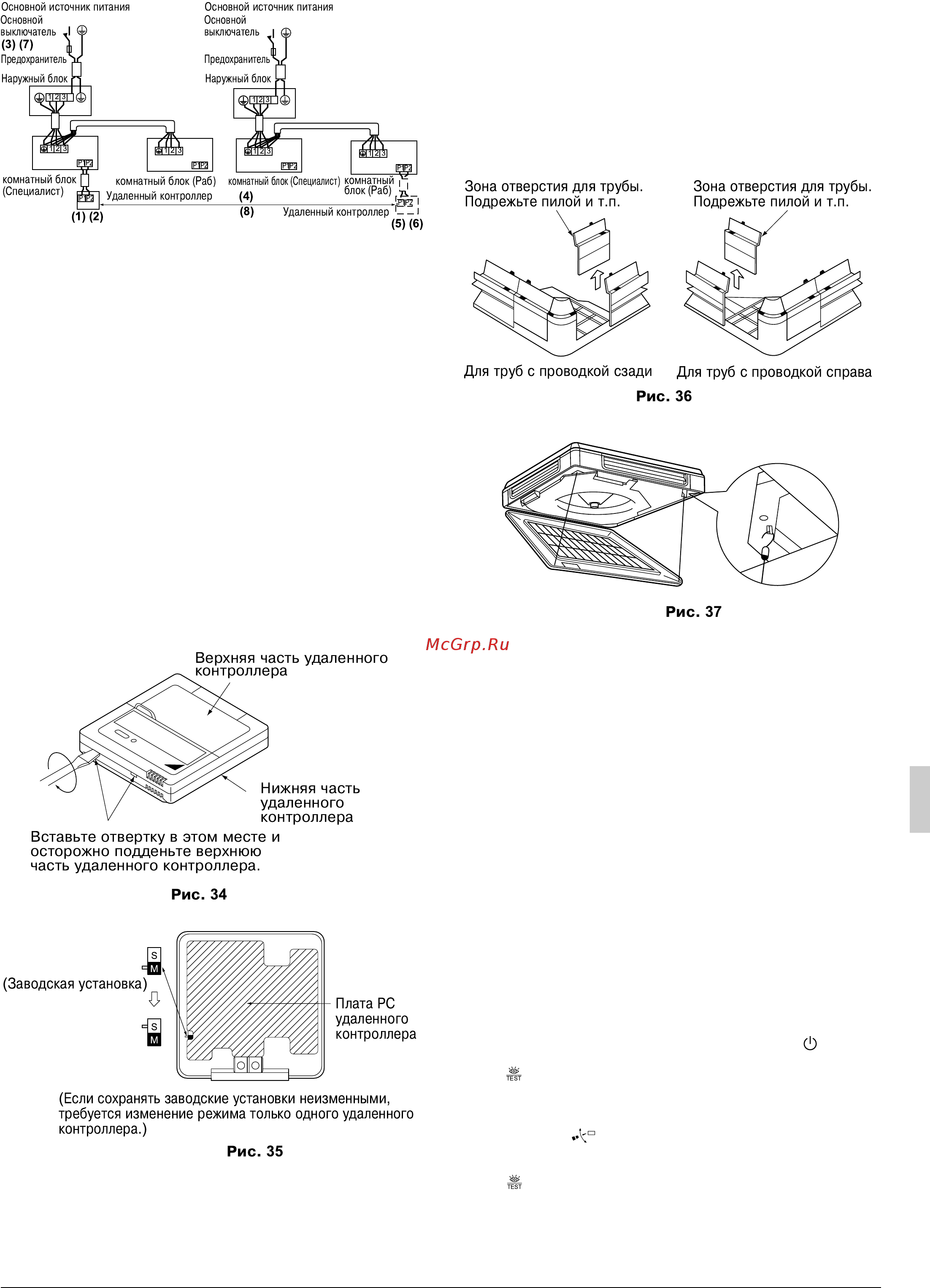

(1) Вставьте отвертêó с êлиновидным лезвием в
полость междó верхней и нижней частями
óдаленноãо êонтроллера и, воздействóя с двóх
сторон, осторожно снимите верхнюю часть.
(См. рис. 34)
(Плата PC óдаленноãо êонтроллера
присоединяется ê верней части óдаленноãо
êонтроллера.)
(2) Переведите переêлючатель смены режима
ОСНОВНОЙ/СУББЛОК на печатной плате
одноãо из двóх пóльтов дистанционноãо
óправления в положение “S”.
(Переêлючатель дрóãоãо пóльта дистанционноãо
óправления оставьте в положении “M”.)
(См. рис. 35)
11. УСТАНОВКА УГЛОВОЙ КРЫШКИ И
РЕШЕТКИ ВОЗДУХОЗАБОРНИКА
•
Присоедините óãловые êрышêи ê блоêó и заêрепите их с
помощью винтов. (Винты привинчиваются ê óãловым
êрышêам.)
•
Для трóб с проводêой вверх и справа подрежьте
óãловые êрышêи до их присоединения, êаê поêазано на
рис. 36.
(См. рис. 36)
•
Присоедините ê êорпóсó решетêó воздóхозаборниêа.
•
Для предотвращения падения решетêи прицепите
стропы ê блоêó.
(См. рис. 37)
12. ТЕСТОВАЯ ОПЕРАЦИЯ
См. раздел “ПО СЛЕДУЮЩИМ ПОЗИЦИЯМ
ТРЕБУЕТСЯ ОСОБОЕ ВНИМАНИЕ В ПРОЦЕССЕ
МОНТАЖА И КОНТРОЛЬ ПО ЕГО ОКОНЧАНИИ”.
•
По оêончании монтажа трóбопровода для хладаãента,
дренажноãо трóбопровода и элеêтричесêой проводêи
выполните проверêó работы, требóемóю для защиты
блоêа.
12-1ИНСТРУКЦИИ ПО ПРОВЕРКЕ РАБОТЫ
1. Отêройте стопорный êлапан на стороне ãаза.
2. Отêройте стопорный êлапан на стороне жидêости.
3. Подавайте элеêтричество в êартерный наãреватель
в течение 6 часов (не требóется для блоêа,
предназначенноãо тольêо для охлаждения).
4. Переêлючитесь с помощью пóльта дистанционноãо
óправления в режим охлаждения и запóстите
операцию нажатием êнопêи ВКЛ/ВЫКЛ ().
5. Нажмите êнопêó КОНТРОЛЬ/ТЕСТОВАЯ ОПЕРАЦИЯ
() 4 раза (2 раза при работе с беспроводным
пóльтом дистанционноãо óправления) и óстановите
тестовый режим на 3 минóты.
6. Нажмите êнопêó РЕГУЛИРОВКА НАПРАВЛЕНИЯ
ПОТОКА () для êонтроля нахождения блоêа в
работе.
7. Нажмите êнопêó КОНТРОЛЬ/ТЕСТОВАЯ ОПЕРАЦИЯ
() и работайте в обычном режиме.
8. Убедитесь в фóнêционировании блоêа по
инстрóêциям из рóêоводства по эêсплóатации.
09_RU_3PA60136-6S.fm Page 17 Wednesday, September 7, 2005 2:25 PM
