6 Рóссêий
Pис. 7
ПРЕДОСТЕРЕЖЕНИЕ
Остереãайтесь приêосновения ê пластинам
теплообменниêа.
[ВЫСОТА ПОТОЛКА]
Допóсêается óстановêа êомнатноãо блоêа на потолêах
высотой до 3,5 м. При óстановêе блоêа на потолêе
высотой более 2,7 м необходимо, однаêо, задавать
местные эêсплóатационные параметры с помощью
пóльта дистанционноãо óправления. См. раздел
“ЗАДАНИЕ ПАРАМЕТРОВ В РЕЖИМЕ ЭКСПЛУАТАЦИИ” и
рóêоводство по óстановêе деêоративной панели.
Устанавливайте данный блоê таêим образом, чтобы
нижняя панель располаãалась на высоте более 2,5 м,
ãде исêлючается слóчайное приêосновение ê ней
пользователя.
4-2 ДЛЯ 2-НАПРАВЛЕННОГО ИЛИ 3-
НАПРАВЛЕННОГО ВЫПУСКА ВОЗДУХА
Необходимо с помощью пóльта дистанционноãо
óправления задать 2-направленный или 3-
направленный потоê воздóха. Подробнее см.
ЗАДАНИЕ ПАРАМЕТРОВ В РЕЖИМЕ
ЭКСПЛУАТАЦИИ.

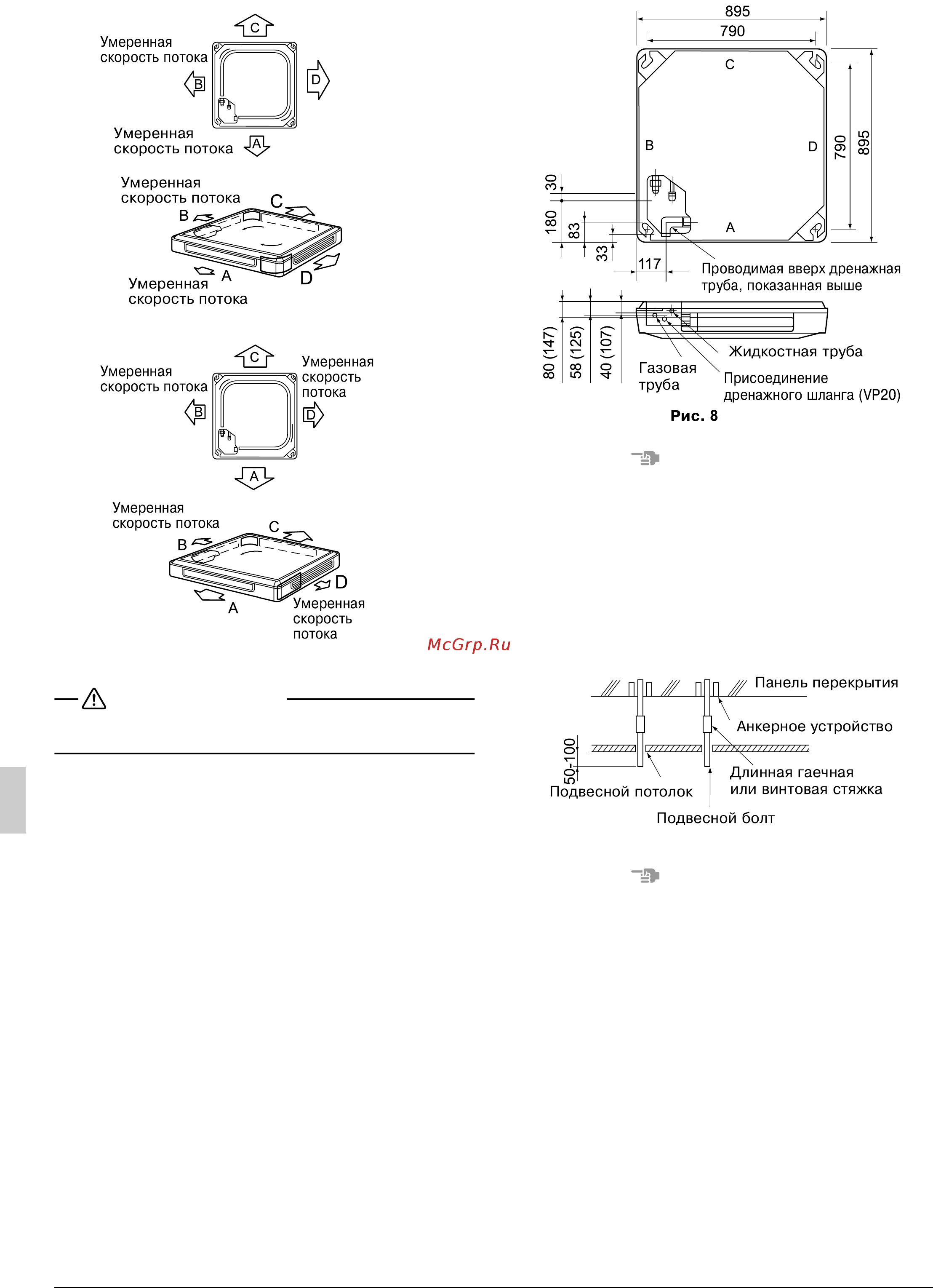

1. Взаимосвязь междó отверстиями для êомнатноãо
блоêа, расположением подвесноãо болта,
прохождением трóбопровода и элеêтричесêой
проводêи.(См. рис. 8)
ПРИМЕЧАНИЕ
• На рисóнêах представлен вид со стороны потолêа
∗ Габариты в ( ) для моделей 100 и 125
∗∗∗ Шаã подвесноãо болта
2. Проделайте отверстия для подвесных болтов,
дренажноãо трóбопровода и трóбопровода
хладаãента и элеêтричесêой проводêи. (cм. рис. 9)
• Расположение отверстий поêазано на бóмажном
шаблоне.
• Выберите расположение êаждоãо из отверстий и
проделайте отверстия в потолêе.
Pис.
9
ПРИМЕЧАНИЕ
• Для изменения сêорости потоêа воздóха выберите
êомбинацию из п. “ИЗМЕНЕНИЕ СКОРОСТИ ПОТОКА
ВОЗДУХА” и определите расположение трóб.
•
Все óêазанные выше êомпоненты являются
êомпонентами местной поставêи.
(Использóйте болт любоãо типоразмера M8-M10)
Для óêрепления потолêа в расчете на выдерживание
веса блоêа пользóйтесь встраиваемым в отверстие
анêером для имеющихся потолêов и óтапливаемой
вставêой, óтапливаемым анêером или дрóãими
приобретаемыми на месте деталями для новых
потолêов. До продолжения работ отêорреêтирóйте
зазор подвесноãо потолêа.
∗∗∗
∗∗∗
∗
∗
∗
09_RU_3PA60136-6S.fm Page 6 Wednesday, September 7, 2005 2:25 PM
