12 Рóссêий

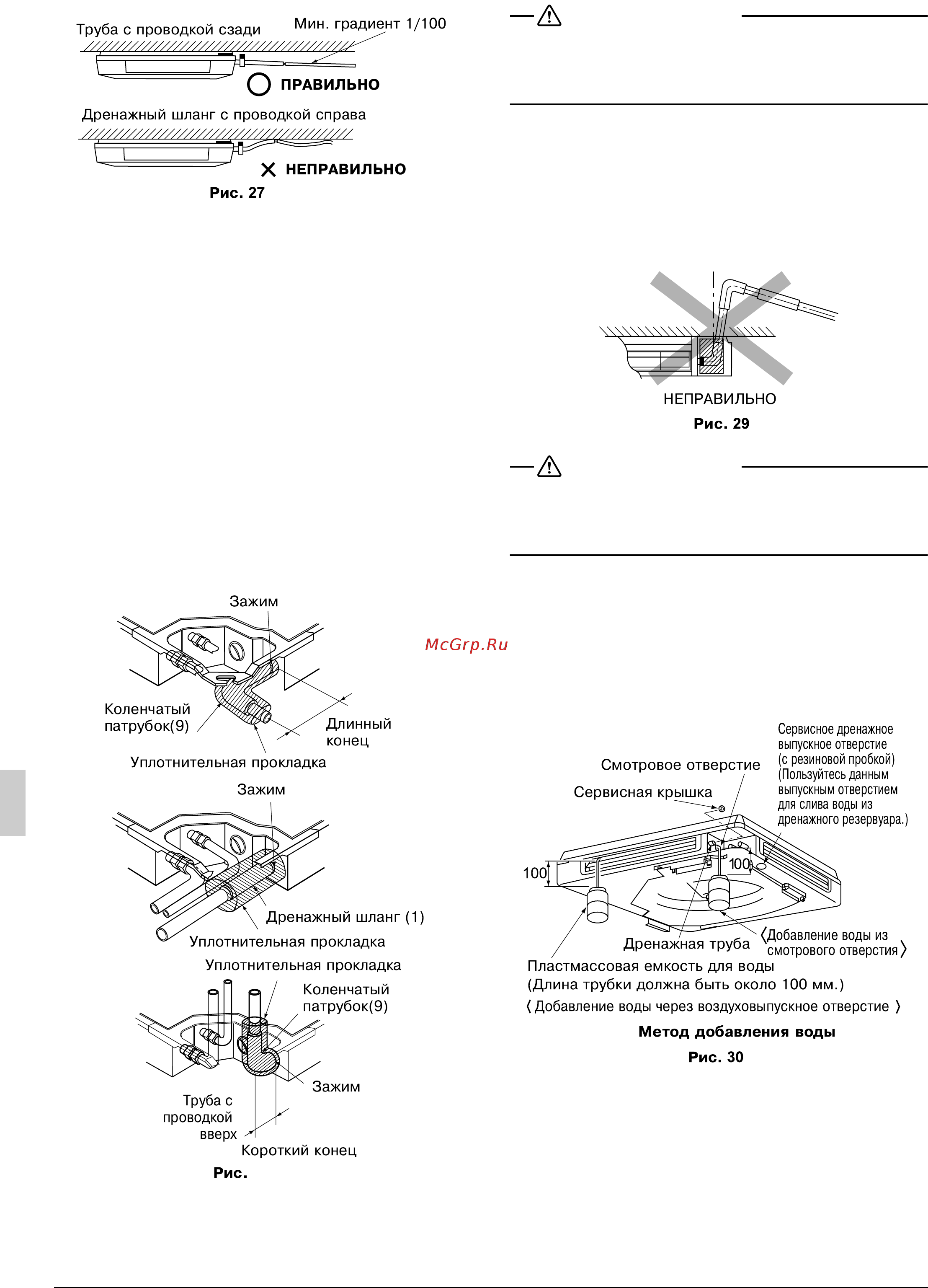

• Во избежание провисания дренажноãо шланãа
обеспечивайте зазор междó подвесными проводами
через êаждые 1 – 1,5 м. (См. Pис. 26)
• Использóйте тольêо поставляемый дренажный шланã
(1), (для дренажной трóбы с проводêой справа) или
êоленчатый патрóбоê (9) (для дренажной трóбы с
проводêой справа) и зажим (2).
• Поместите дренажный шланã (1) или êоленчатый
патрóбоê (9) на дренажный трóбопровод до
ãорловины и надежно заêрепите зажим (2).
• Затяãивайте зажим (2) до тех пор, поêа ãоловêа винта
не приблизится ê шланãó на расстояние менее 4мм.
• Заизолирóйте зажим (2) и дренажный шланã или
êоленчатый патрóбоê (9) с помощью поставляемой
óплотнительной проêладêи (8). (См. Pис. 28)
• Убедитесь в обеспечении тепловой изоляции в двóх
óêазанных ниже местах с целью исêлючить любые
возможные óтечêи воды вследствие êонденсации
влаãи.
• Заизолирóйте дренажный шланã внóтри здания
• Дренажное ãнездо
ПРЕДОСТЕРЕЖЕНИЕ
• Не переêрóчивать и не переãибать дренажный
шланã (1), чтобы исêлючить воздействие на неãо
избыточной наãрóзêи, посêольêó это может
привести ê протечêам.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ
ПРОВОДИМОГО ВВЕРХ ДРЕНАЖНОГО
ТРУБОПРОВОДА
• Устанавливайте дренажные трóбы с проводêой
снизó вверх на высоте менее 500 мм.
• Устанавливайте проводимые вверх дренажные
трóбы под прямым óãлом ê êомнатномó блоêó.
(См. рис. 29)
ПРЕДОСТЕРЕЖЕНИЕ
Если проводимый вверх дренажный трóбопровод
наêлонен под неправильным óãлом, это может
привести ê нарóшению работы поплавêовоãо
выêлючателя и вызвать протечêи воды.
7-2 По оêончании работы с трóбопроводом
проêонтролирóйте равномерность
дренажноãо потоêа.
• Отêройте êрышêó для впóсêа воды, медленно
добавьте примерно 1000 мл воды и
проêонтролирóйте дренажный потоê.
(См. рис. 30)
[Предостережение]
Соединения дренажноãо трóбопровода
•
Не соединяйте дренажный трóбопровод с фановыми
трóбами, издающими запах аммиаêа. Аммиаê из фановой
трóбы может попасть в êомнатный блоê по дренажным
трóбам и вызвать êоррозию теплообменниêа.
ПО ОКОНЧАНИИ РАБОТ С ЭЛЕКТРИЧЕСКОЙ
ПРОВОДКОЙ
•
Проêонтролирóйте дренажный потоê в режиме
охлаждения, описываемой в п. “ТЕСТОВАЯ ОПЕРАЦИЯ”.
28
(2)
(2)
(2)
(8)
(8)
(8)
≥
≥
