4 Рóссêий
3. ВЫБОР МЕСТА УСТАНОВКИ И
ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ
ПОТОКА ВОЗДУХА
3-1 Выберите для óстановêи таêое место, ãде
выполняются óêазанные ниже óсловия и
óдовлетворяются запросы пользователя.
• Вверхó помещений (вêлючая поверхность
потолêа) в местах для óстановêи êомнатноãо
блоêа, ãде отсóтствóет возможность вытеêания
воды из трóбопровода для хладаãента, дренажной
трóбы, водопроводной трóбы и т. п.
• С обеспечением оптимальноãо распределения
воздóха.
• С отсóтствием препятствий прохождению
воздóха.
• С возможностью надлежащеãо дренажа
êонденсата.
• Где прочность потолêа достаточно высоêа для
выдерживания веса êомнатноãо блоêа.
• С отсóтствием видимоãо переêоса подвесноãо
потолêа
• С наличием свободноãо пространства,
достаточноãо для техничесêоãо и сервисноãо
обслóживания.
• Где отсóтствóет рисê óтечêи воспламеняемоãо
ãаза.
• С возможностью соблюдения допóсêов на
проêладêó трóб междó êомнатным и нарóжным
блоêами. (См. рóêоводство по монтажó для
нарóжноãо блоêа.)
[ПРЕДОСТЕРЕЖЕНИЕ]
При óстановêе блоêа использóйте тольêо êомпоненты
из êомплеêта поставêи или êомпоненты,
соответствóющие техничесêим требованиям.
• Устанавливайте êомнатный блоê не ниже 2,5 м
над полом. Если óстановêа на столь большой
высоте не представляется возможной, примите
меры по исêлючению опасности попадания рóê в
воздóховыпóсêное отверстие.
** Требóется пространство для присоединения/
отсоединения óãловых êрышеê.
3-2 Направление потоêа воздóха
Выберите направление воздóшноãо потоêа, оптимально
соãласóющееся с местом óстановêи блоêа. Необходимо
с помощью пóльта дистанционноãо óправления задать 2-
направленный или 3-направленный потоê воздóха.
Подробнее см. ЗАДАНИЕ ПАРАМЕТРОВ В РЕЖИМЕ
ЭКСПЛУАТАЦИИ.
ПРИМЕЧАНИЕ
• В отношении направления трóбопровода действóют
оãраничения, поэтомó выбирайте направление
воздóшноãо потоêа из óêазанных ниже êомбинаций.

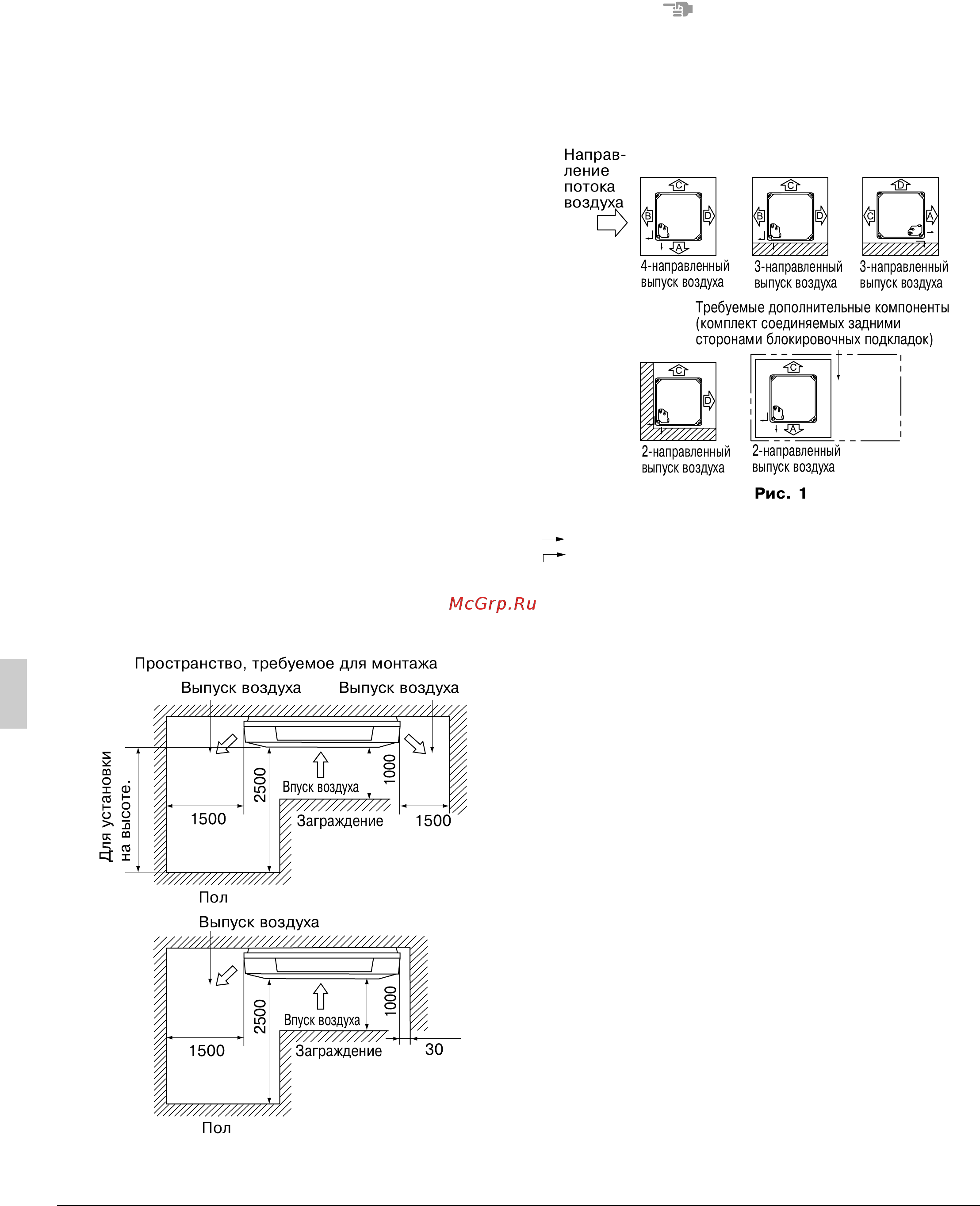

[Комбинации потоêа воздóха] (См. рис. 1)
(На рисóнêах представлен вид со стороны потолêа)
А, В, С и D обозначают дренажные поддоны.
Направление трóбы для хладаãента
Назад (прямолинейная трóба)
Вправо (требóется êоленчатый патрóбоê)
Проводêа трóб для хладаãента снизó вверх возможна во
всех êомбинациях.
3-3 Пользóйтесь для óстановêи подвесными
болтами. Проêонтролирóйте, является ли
прочность потолêа достаточной для тоãо,
чтобы выдержать вес блоêа. Если
сóществóет рисê, перед óстановêой блоêа
óêрепите потолоê.
(Шаã óстановêи óêазан на бóмажном шаблоне для
монтажа. Обратитесь ê немó для определения
позиций, на êоторых требóется óêрепление.)
≥
≥
≥
≥
≥ ∗∗
≥
≥
≥
09_RU_3PA60136-6S.fm Page 4 Wednesday, September 7, 2005 2:25 PM
