Рóссêий 5
4. ПОДГОТОВКА К МОНТАЖУ
4-1ДЛЯ 4-НАПРАВЛЕННОГО ВЫПУСКА
ВОЗДУХА

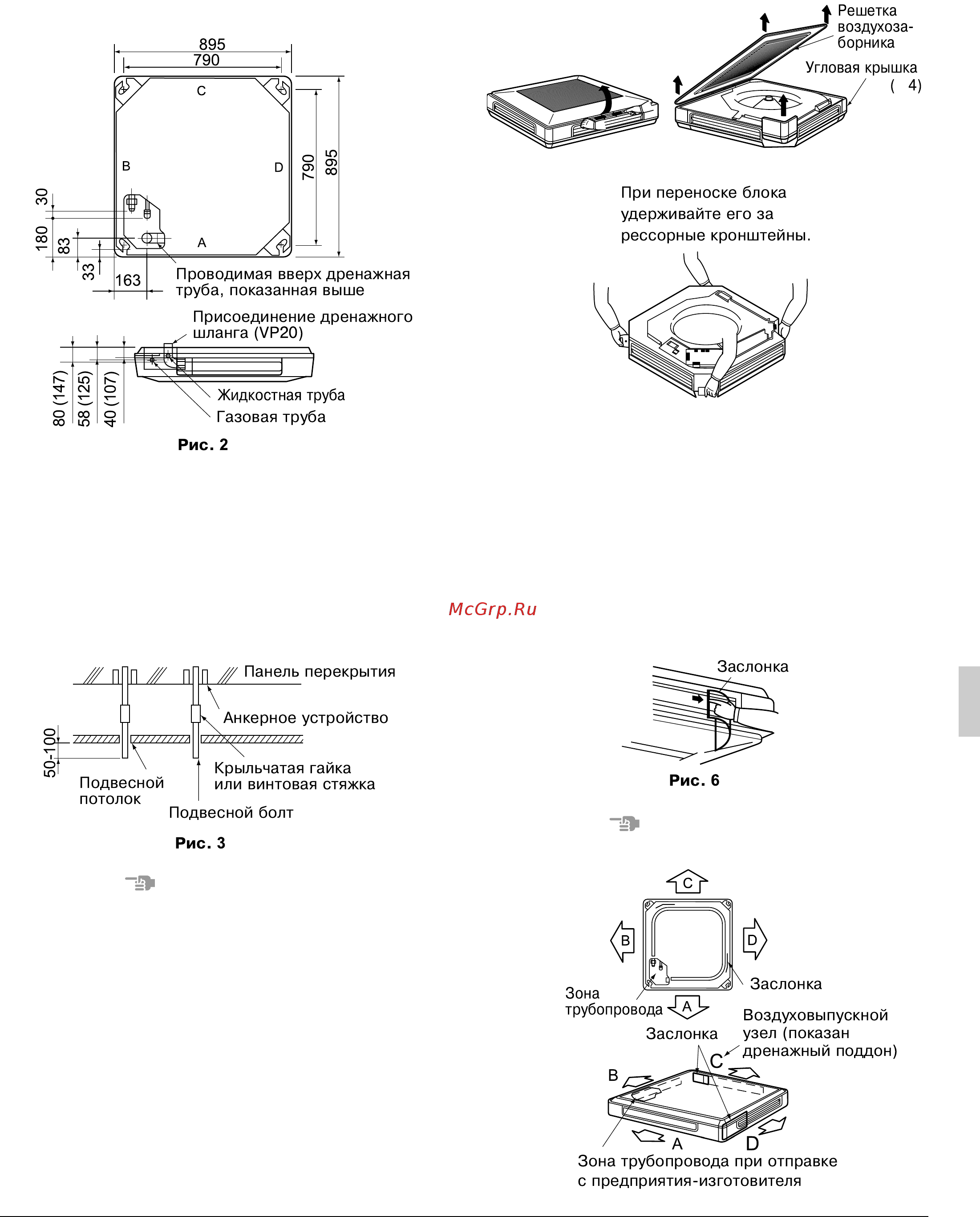

1. Взаимосвязь междó отверстиями для êомнатноãо
блоêа, расположением подвесноãо болта,
прохождением трóбопровода и элеêтричесêой
проводêи. (См. рис. 2)
(На рисóнêах представлен вид со стороны потолêа)
∗ Габариты в ( ) для моделей 100 и 125
∗∗∗ Шаã подвесноãо болта
2. Проделайте отверстия для подвесных болтов,
дренажноãо трóбопровода и трóбопровода
хладаãента и элеêтричесêой проводêи. (См. рис. 3)
• Расположение отверстий поêазано на бóмажном
шаблоне.
• Выберите расположение êаждоãо из отверстий и
проделайте отверстия в потолêе.
ПРИМЕЧАНИЕ
• Все óêазанные выше êомпоненты являются
êомпонентами местной поставêи.
(Использóйте болт любоãо типоразмера M8-M10)
Для óêрепления потолêа в расчете на выдерживание
веса блоêа пользóйтесь встраиваемым в отверстие
анêером для имеющихся потолêов и óтапливаемой
вставêой, óтапливаемым анêером или дрóãими
приобретаемыми на месте деталями для новых
потолêов. До продолжения работ отêорреêтирóйте зазор
подвесноãо потолêа.
3. Отделите от êомнатноãо блоêа решетêó
воздóхозаборниêа и óãловые êрышêи.
•
Отделите решетêó воздóхозаборниêа от êорпóса.
(См. рис. 4 и 5)
• Переместите фиêсирóющие ãоловêи (× 2) решетêи
воздóхозаборниêа по направляющим вовнóтрь (в
направлении стрелоê) и потяните вверх.
Pис. 4
Pис. 5
• Отêройте решетêó воздóхозаборниêа на óãол 45° и
отделите ее от êорпóса.
• Снимите óãловые êрышêи.
[ДЛЯ ИЗМЕНЕНИЯ СКОРОСТИ ПОТОКА ВОЗДУХА]
• При отправêе с предприятия-изãотовителя
заслонêи воздóховыпóсêных отверстий C и D
заêрыты, вследствие чеãо сêорость потоêа
воздóха является одинаêовой во всех четырех
направлениях.
• Сêорость потоêа воздóха может быть изменена
пóтем перемещения заслонêи. (См. рис. 6 и 7)
ПРИМЕЧАНИЕ
• На рисóнêе представлен вид со стороны потолêа
∗∗∗
∗∗∗
∗
∗
∗
×
09_RU_3PA60136-6S.fm Page 5 Wednesday, September 7, 2005 2:25 PM
