40

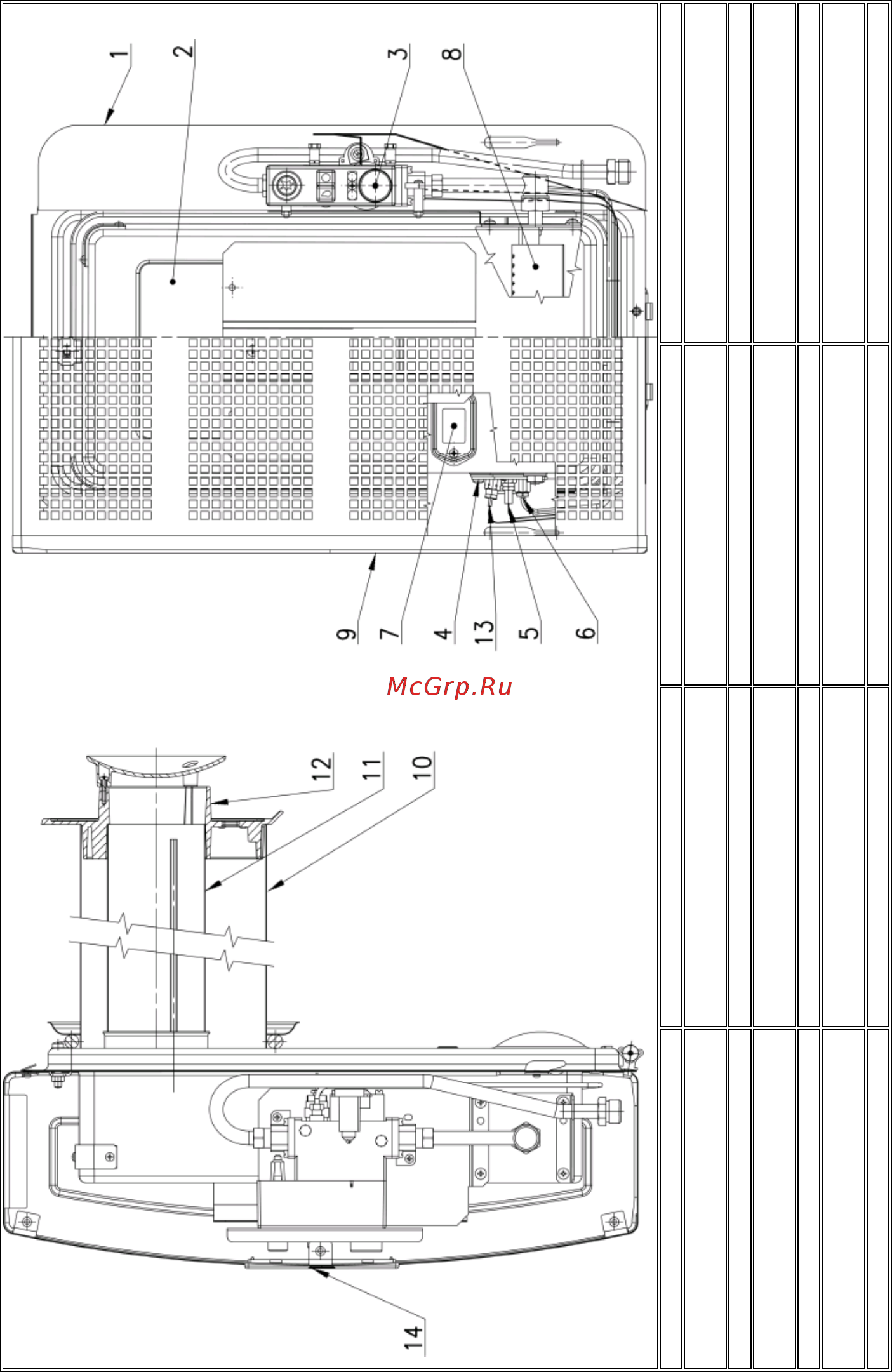

1 – панель задняя 8 – горелка основная 1 – задня стінка 8 – основна горілка
2 – теплообменник + камера
сгорания
9 – кожух 2 – теплообмінник +
камера згорання
9 – корпус
3 - терморегулятор 10 – труба подвода воздуха 3 – термостат 10 – вхідна труба для повітря
4 – узел запальной горелки 11 - труба отвода продуктов сгорания 4 – плата підпалювання 11 – вихідна труба продуктів
згорання
5 – электрод запальный 12 – решётка защитная 5 – електрод підпалювання 12 – запобіжна решітка
6 – запальная горелка 13 - термопредохранитель пламени
горелки
6 – горілка підпалювання 13 – термозапобіжник полум’я
горілки
7 - окошко 7 - віконце
