48
При выполнении данной операции необходимо дополнительно заказать детали, так
как каждый отопительный конвектор отрегулирован на тот вид газа, который указан
на заводском типовом щитке.
Технические характеристики деталей, которые будут использованы при
переналадке конвектора, приведены в разделе “Технические данные”.
Перед цією процедурою слід замовити необхідні деталі, тому що кожний
прилад обладнаний аксесуарами під тип газу, зазначений в таблиці даних.
Технічні дані, що стосуються аксесуарів для підключення до нового типу газу,
зазначені в таблиці даних.
ПРИМЕЧАНИЕ.
При переналадке отопительного конвектора MORA 6150 с природного газа на
пропан-бутан необходимо отогнуть вовнутрь отверстия, предназначенного
для трубы отвода продуктов сгорания и находящегося на теплообменнике,
заглушку (15), которая частично уменьшает сечение отвода (см. рис. 6).
ПРИМІТКА
Змінюючи тип газу у нагрівача MORA 6150 з природного на пропан-бутан,
внутрішній бік отвору для вихідної труби та вентиля (15) на теплообміннику,
який частково зменшує перехресний простір вихідної труби, має бути
вирівняний (див. схему 6).

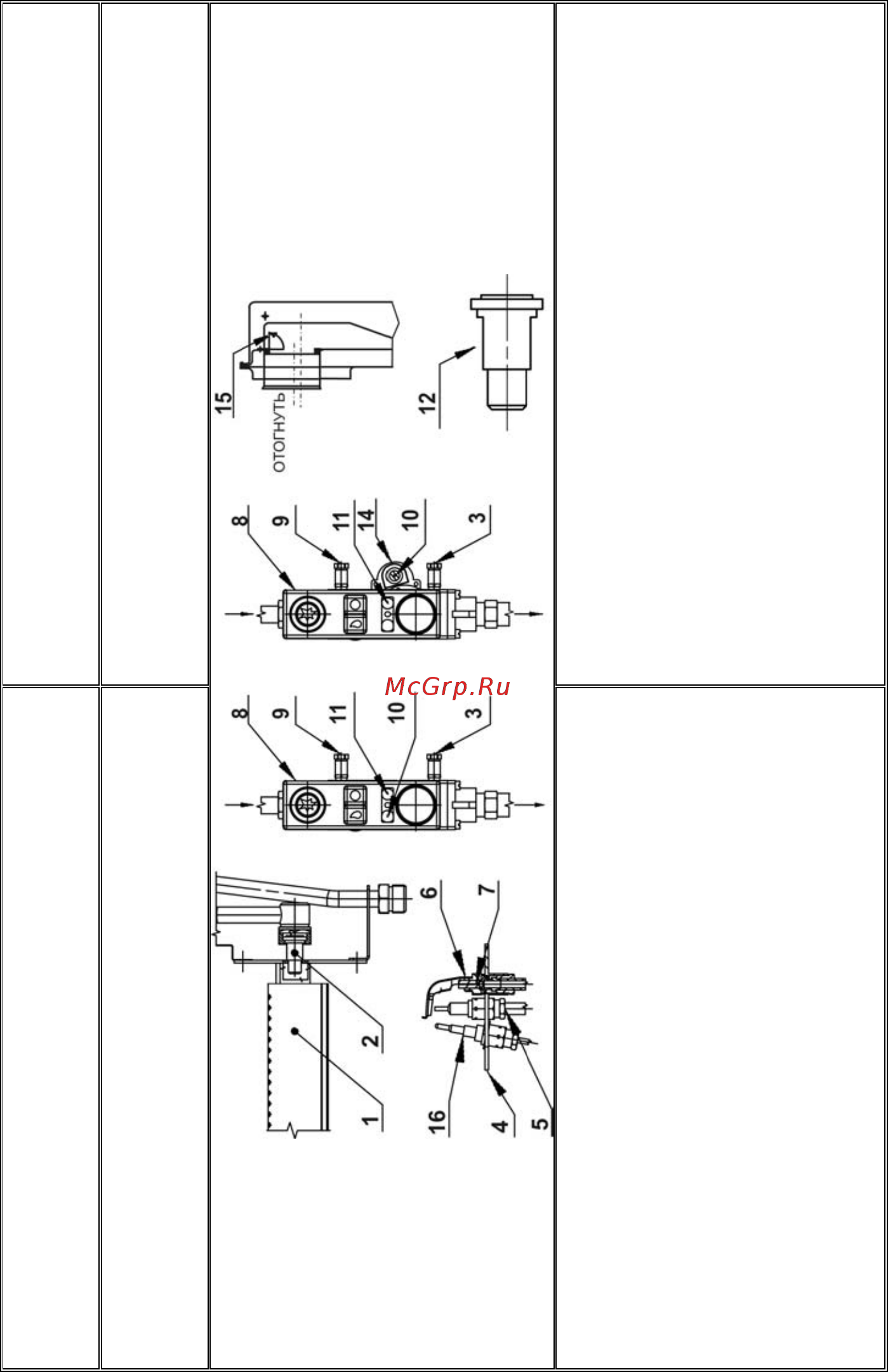

1. горелка основная
2. сопло основной горелки
3. зонд для измерения давления газа в горелке
4. узел запальной горелки
5. электрод запальный
6. горелка запальная
7. сопло запальной горелки
8. терморегулятор
9. зонд для измерения входного давления газа
10. винт регулировочный - номинальной мощности
11. винт регулировочный - минимальной мощности
12. обозначение кода сопла - MORA 6140
13. ..
14. регулятор давления газа
15. заглушка отвода продуктов сгорания на теплообменнике - MORA 6150
16. термопредохранитель пламени горелки
1. Основна горілка
2. Форсунка основної горілки
3. Датчик тиску газу горілки
4. Вузол горілки підпалювання
5. Електрод підпалювання
6. Горілка підпалювання
7. Форсунка горілки підпалювання
8. Термостат
9. Датчик тиску вхідного газу
10. Регулювальний гвинт – номінальна потужність
11. Регулювальний гвинт – мінімальна потужність
12. Код маркування форсунки - MORA 6140
13. ..
14. Регулятор тиску газу
15. Заглушка відводу продуктів згорання на теплообміннику - MORA 6150
16. Термозапобіжник полум’я горілки
