Подвиньте трубу (1) так, чтобы её плоскость совпадала с плоскостью загибочной
кромки задней панели.
С внешней стороны стены помещения на трубу установите защитную решётку
(см. рис. 3 - поз. 12) со шпильками (6).
Шпильки (6) отогните так, чтобы они мягко закрепили трубу (1).
Следите за тем, чтобы при монтаже решётка была установлена вверх той
частью, которая обозначена “ТОР”.
На шпильки (6) насадите две скобы (5), чтобы они были зацеплены за край
загибочной кромки задней панели и находились на горизонтальной оси трубы
(смотри те же обозначения на задней панели), а также гайки М6, которые
завинтите рукой.
Шпильки, закреплённые в защитной решётке, после монтажа необходимо
обрезать (см. “Крепление задней панели”).
Вставьте трубу для отвода продуктов сгорания нужной длины (см. “Длина труб”)
одной стороной в отверстие в решётке, а другой - в выходное отверстие
теплообменника, и ещё раз проконтролируйте, чтобы его склеенное соединение
находилось внизу.
стіни.
Вставте захисну решітку із зовнішнього боку стіни (див. схему 3, позицію
12), використовуючи фіксуючі штифти (6).
Вирівняйте шурупи таким чином, щоб труба (1) не була щільно зафіксована.
Решітку слід повернути так, щоб позначка „ТОР” була зверху.
Надіньте дві фіксуючі плати (5) на штифти (6), закріпіть їх на з’єднанні із
задньою панеллю приладу. З’єднання має бути розташовано в
горизонтальній осі труби (див. наліпки на задній стінці). Вручну зафіксуйте
болти М6.
Коли монтаж завершено, обріжте залишкову довжину фіксуючих штифтів
(див. „Встановлення задньої панелі”).
Вставте необхідної довжини вихідну трубу (див. „Довжина труби”), вставивши
один кінець крізь отвір у решітці, а інший – в отвір теплообміннику. З’єднаний
суглоб має бути повернутий донизу.

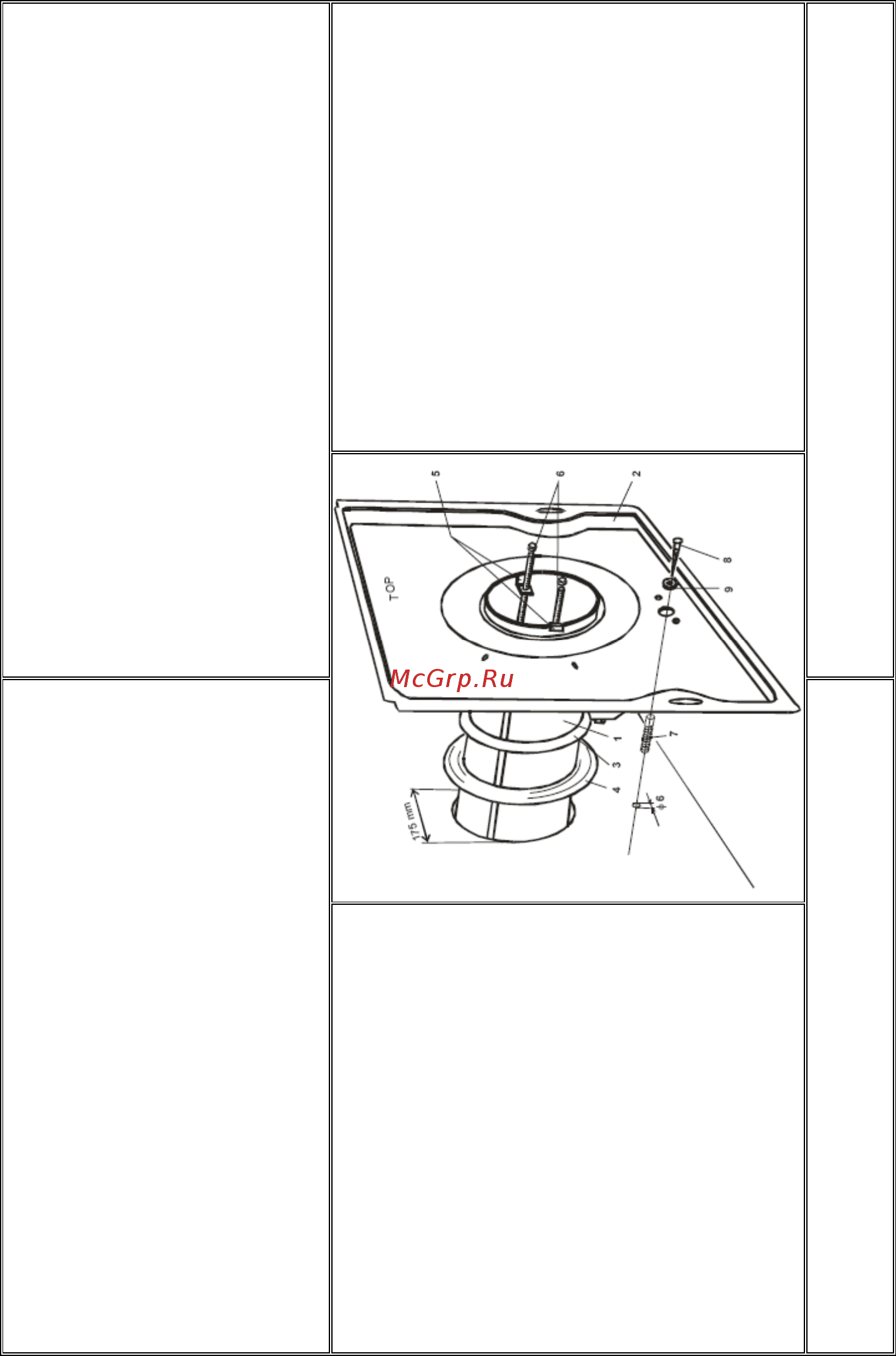

1-труба подводящая (подвод воздуха)
2 - панель задняя
3-кольцо уплотнительное
4-кольцо
5-скоба
6-шпилька
7-шпонка
8-шуруп
9-шайба
1- вхідна труба для повітря
2- задня стіна
3- ущільнююче кільце
4 - фіксуюче кільце
5- фіксуюча плата
6- фіксуючі штифти
7- стінна вставка
8- болт
9- шайба
ДЛИНА ТРУБ
Толщина стандартной стены, через которую должна проходить труба, может
быть от 50 до 600 мм.
В соответствии с толщиной стены необходимо подготовить и длину трубы,
ДОВЖИНА ТРУБИ
Трубу слід вставляти у стандартну стіну товщиною від 50 до 600 мм.
Відповідно до товщини стіни має бути пристосована довжина труби.
довжина вхідної труби = товщина стіни + 20 мм;
