Инструкция по монтажу и эксплуатации
7
FXDQ20+25M9V3B
Система кондиционирования VRV
4PW45000-1
2. Принцип действия
• Приведенная ниже таблица поясняет термины
«принудительное выключение» и «включение/
выключение» в зависимости от состояния входа А.
3. Задание режимов принудительного выключения и
включения/выключения
• Включите питание и выберите режим с помощью пульта
дистанционного управления.
• Переведите пульт управления в режим настройки.
Подробности этой операции описаны в соответст-
вующем разделе прилагаемой к пульту инструкции.
•В режиме настройки выберите режим № 12, затем
присвойте номеру первого кода (выключатель) значение
«1». Затем присвойте номеру второго кода (положение)
значение 01 (принудительное выключение) или 02
(включение/выключение). (заводская установка -
принудительное выключение) (Смотрите рисунок 17)
Централизованное управление
■ При централизованном управлении необходимо задать
групповой номер. Подробности этой операции описаны
в инструкции, прилагаемой к пульту центрального управле-
ния (он поставляется по дополнительному заказу).
Пробный запуск
Смотрите инструкцию по монтажу наружного блока.
■ При возникновении сбоя лампа индикации работы на
пульте дистанционного управления начнет мигать. Чтобы
выяснить причину сбоя, посмотрите код неисправности,
отображаемый на жидкокристаллическом дисплее пульта
управления. Список неисправностей и соответствующих им
кодов приведен на наклейке с предупреждениями по
поводу обслуживания, которая входит в стандартную
комплектацию системы.
Дополнительные возможности

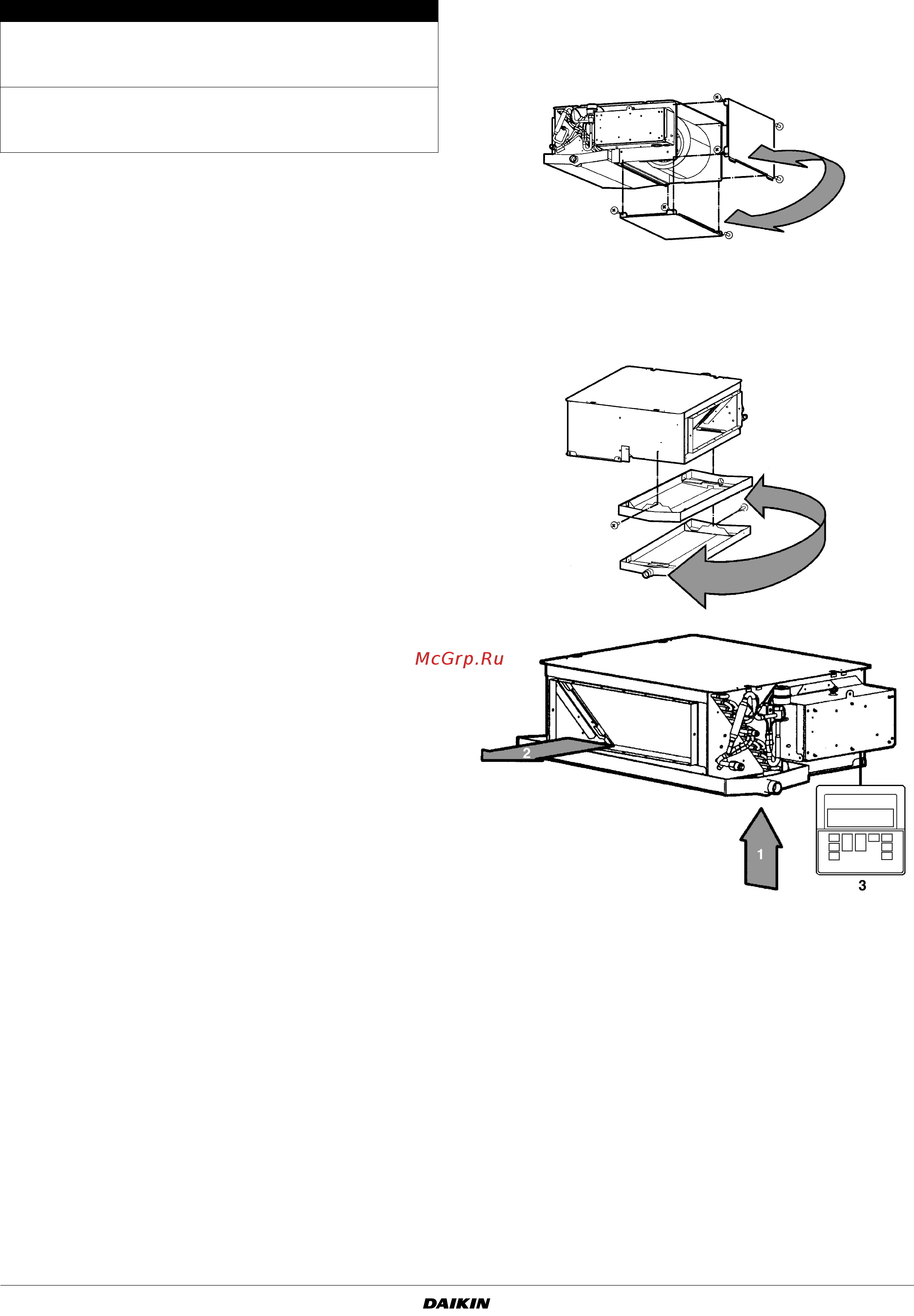

НАПРАВЛЕНИЕ ВСАСЫВАНИЯ ВОЗДУХА
■ Эта функция позволяет выбирать направление всасывания
воздуха. Перемещением панели снизу назад можно
выбрать всасывание воздуха сзади или всасывание
воздуха снизу.
ОТВЕРСТИЕ ДРЕНАЖНОГО ПОДДОНА
■ Клиент имеет возможность выбрать расположение
отверстия дренажного поддона справа или слева.
Те хническое обслуживание
ВНИМАНИЕ!
■ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОНДИЦИОНЕРА МОЖЕТ
ПРОВОДИТЬ ТОЛЬКО КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ.
■ ПЕРЕД ТЕМ, КАК ОТКРЫТЬ ДОСТУП К ЭЛЕКТРИЧЕСКИМ
КОНТАКТАМ, НЕОБХОДИМО ОБЕСТОЧИТЬ ВСЕ
СИЛОВЫЕ ЛИНИИ.
■ ДЛЯ ОЧИСТКИ ВОЗДУШНЫХ ФИЛЬТРОВ И ВНЕШНИХ
ПАНЕЛЕЙ НЕ ИСПОЛЬЗУЙТЕ ВОЗДУХ И ВОДУ ТЕПЛЕЕ 50°C.
Принудительное выключение включение/выключение
При входном сигнале «ВКЛ»
работа прекращается
входной сигнал ВЫКЛ ➜ ВКЛ:
блок запускается (управление
с пульта дистанционного
управления невозможно)
При входном сигнале «ВЫКЛ»
работа возможна
входной сигнал ВКЛ ➜ ВЫКЛ:
делает возможным выключение
блока с пульта дистанционного
управления
1 № второго кода
2 № режима
3 № первого кода
4 Режим настройки
1 Забор воздуха
2 Отверстие для выпуска
воздуха
3 Пульт дистанционного
управления
