FXDQ20+25M9V3B
Система кондиционирования VRV
4PW45000-1
Инструкция по монтажу и эксплуатации
8

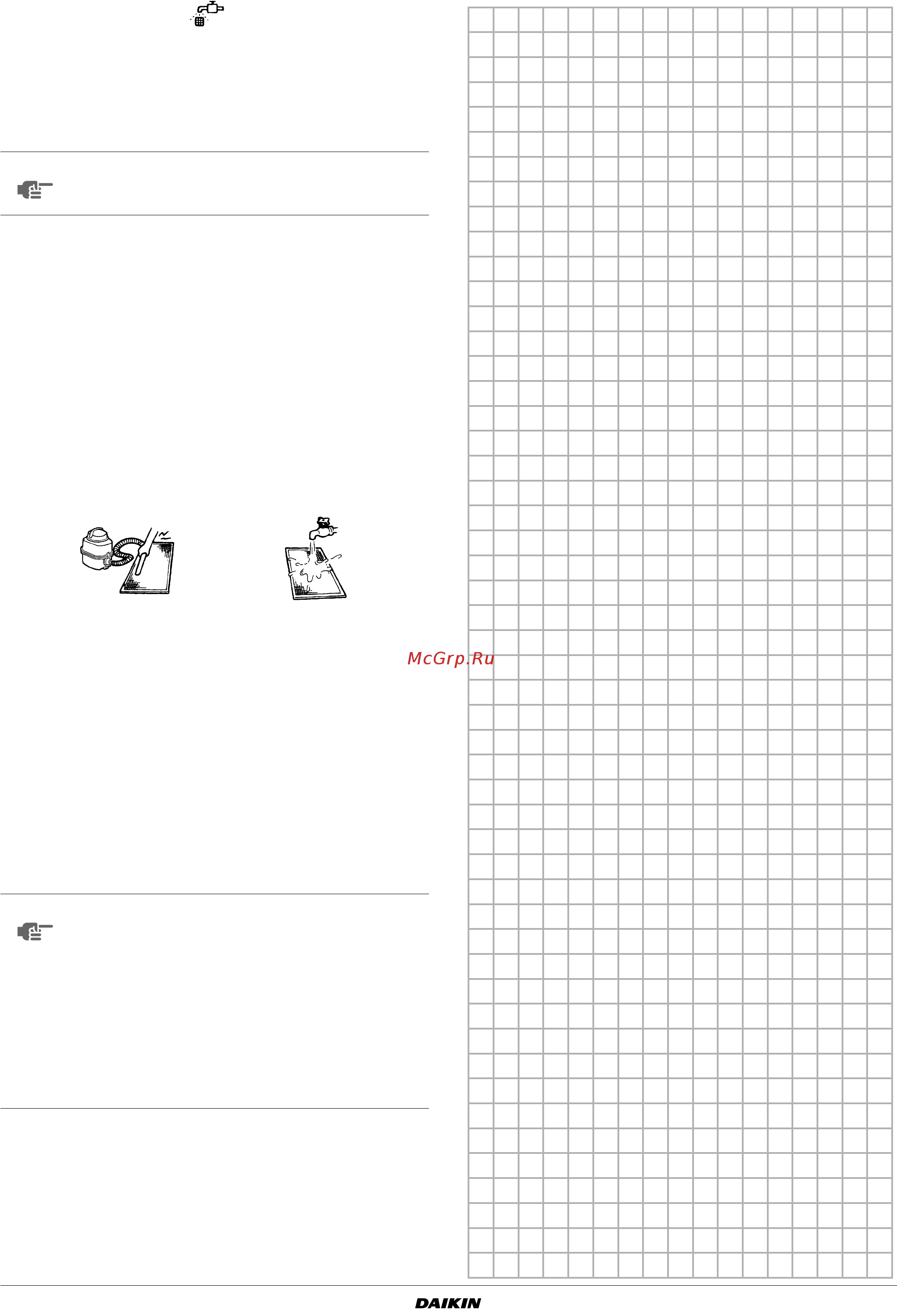

ЧИСТКА ВОЗДУШНЫХ ФИЛЬТРОВ
Очищать воздушные фильтры необходимо тогда, когда на
дисплее появится символ « » (ПОРА ЧИСТИТЬ ФИЛЬТР).
Если кондиционер эксплуатируется в местах, где воздух сильно
загрязнен, чистку фильтров необходимо производить чаще.
(Проводите плановую чистку фильтров раз в полгода)
Если фильтр невозможно очистить от грязи, замените его.
(Сменный фильтр поставляется по отдельному заказу.)
1. Снятие воздушных фильтров.
■ Забор воздуха сзади (Смотрите рисунок 5a):
Вытяните фильтр за нижнюю часть назад над двумя
изгибами.
■ Забор воздуха снизу (Смотрите рисунок 5b):
Вытяните фильтр над двумя изгибами, расположенными
в задней части блока.
2. Чистка воздушного фильтра.
■ Удалите из воздушного фильтра пыль с помощью пылесоса
и аккуратно промойте фильтр холодной водой. Во избежа-
ние усадки и деформации фильтра не пользуйтесь
чистящими средствами и горячей водой. После очистки
дайте фильтру высохнуть в защищенном от яркого света
месте.
3. Замена воздушного фильтра
■ Забор воздуха сзади (Смотрите рисунок 5a):
Зацепите фильтр позади створок жалюзи, расположенных
в верхней части блока, и аккуратно вытолкните другую
сторону над двумя изгибами.
■ Забор воздуха снизу (Смотрите рисунок 5b):
Зацепите фильтр позади створок жалюзи, расположенных
в средней части блока, и аккуратно вытолкните другую
сторону над двумя изгибами.
4. После включения питания нажмите кнопку сброса
индикации загрязнения фильтра.
■ Символ «ПОРА ЧИСТИТЬ ФИЛЬТР» исчезнет с дисплея.
(Более подробную информацию см. в инструкции по
эксплуатации наружного блока.)
Утилизация отходов
Демонтаж блока, удаление холодильного агента, масла и других
частей должны проводиться в соответствии с местным и
общегосударственным законодательством.
ДЛЯ ЗАМЕТОК
ПРИМЕЧАНИЕ
Во избежание скопления пыли внутри
кондиционера не включайте его без воздушных
фильтров.
ПРИМЕЧАНИЕ
■ Снимайте фильтр только для очистки. Частое
снятие фильтра без необходимости может
привести к его поломке.
■ Не применяйте для удаления грязи бензин,
керосин, растворители, абразивные мате-
риалы и инсектициды. Это может вызвать
обесцвечивание и деформацию корпуса
кондиционера.
■ Не допускайте попадания влаги на корпус
внутреннего блока. Это может привести
к поражению электротоком или возгоранию.
