4. Установите монтажные болты. (Смотрите рисунок 4)
(Для подвески блока применяются болты диаметром М10.)
Если необходимо надежно закрепить внутренний блок
слабом потолке), устанавливаются анкерные элементы.
Если необходимо укрепить новый потолок, применяются
утопленные вставки, анкеры или иные крепежные
элементы, покупаемые на местном рынке.
Монтаж внутреннего блока
Перед установкой дополнительного оборудования ознакомьтесь
также с прилагаемыми к нему инструкциями. Бывают ситуации,
когда дополнительное оборудование удобнее смонтировать
перед установкой внутреннего блока.
1. Сначала произведите временную установку
внутреннего блока.
Наденьте подвесную скобу на монтажный болт.
Убедитесь в том, что она надежно закреплена сверху и
снизу с помощью гаек с шайбами. (Смотрите рисунок 3)
2. Проверьте горизонтальность установки блока.
Не допускайте наклона блока.
•С помощью уровня или виниловой трубки, заполненной
водой, убедитесь, что все четыре угла блока
расположены в горизонтальной плоскости, как показано
на рисунке 9.
3. Затяните верхнюю гайку.

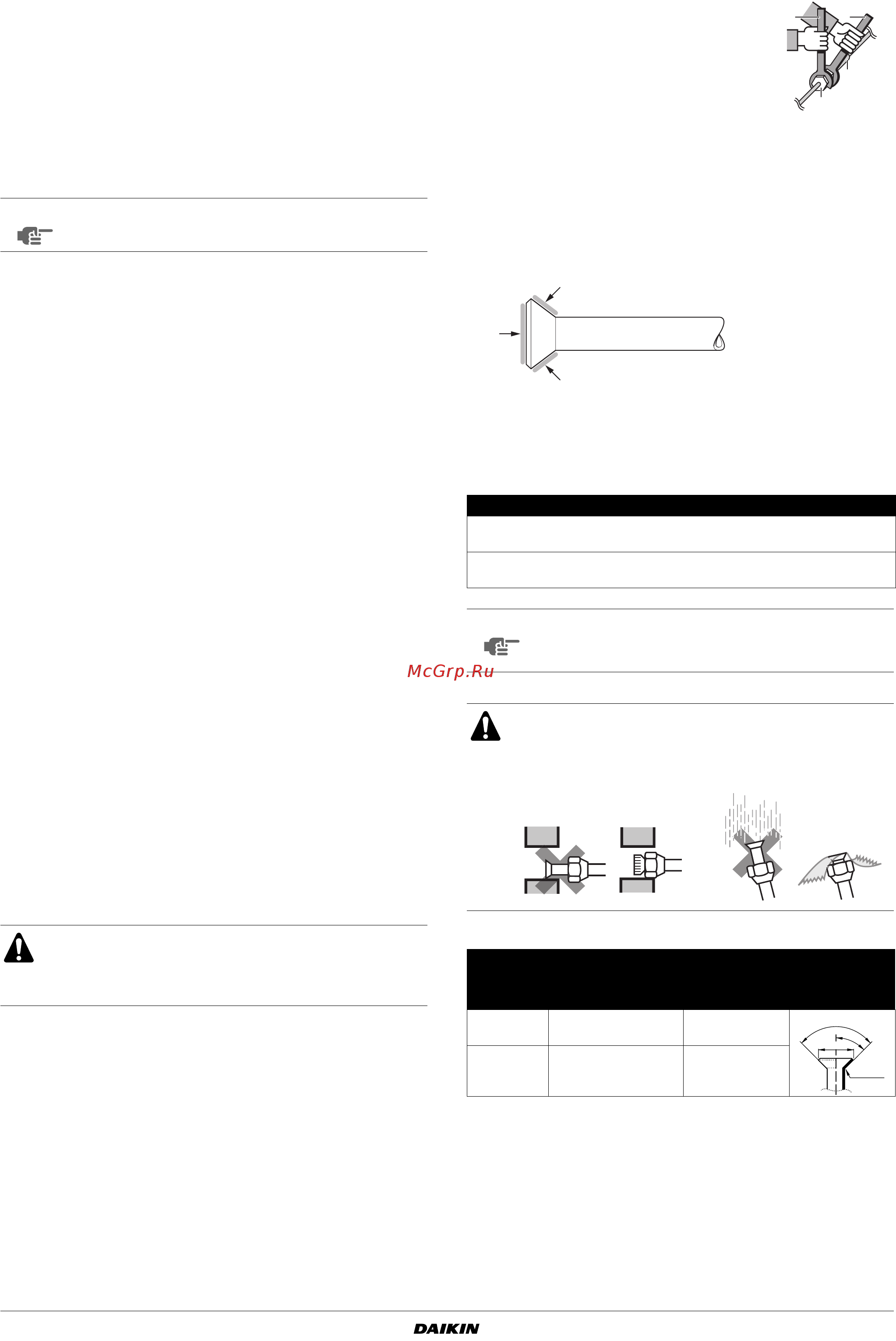

Рекомендации по монтажу труб
хладагента
Подключение трубопроводов к наружному блоку описано в при-
лагаемой к нему инструкции по монтажу.
Прежде, чем приступать к прокладке труб, выясните, какой тип
хладагента применяется в данной системе.
При резке и развальцовке труб следует применять материалы
и инструменты, совместимые с хладагентом R410A.
Перед соединением труб на развальцованную поверхность
наносится эфирное или полиэфирное масло.
Чтобы внутрь трубы не попали пыль, влага или
посторонние предметы, сплющите конец трубы или
заклейте его липкой лентой.
Наружный блок заправляется хладагентом.
При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.
Размеры накидных гаек и значения механического момента
их затяжке приведены в Таблице 1. (Если гайки перетянуть,
их можно повредить, что приведет к протечке хладагента.)
На наружную и внутреннюю поверхность развальцованной
части трубы нанесите эфирное или полиэфирное масло.
Пред затяжкой накидной гайки наживите ее, сделав 3 - 4
оборота рукой.
Эфирное или полиэфирное масло наносится сюда.
Проверьте соединения труб на утечку газа.
Термоизолируйте трубопроводы газообразного и жидкого
хладагентов по отдельности. Для этого применяется
материал из вспененного полиэтилена
(теплопроводность = 0,041~0,052 Вт/мК).
Та б лица 1
Рекомендации по монтажу дренажных
труб
Дренажный трубопровод прокладывается в соответствии с при-
веденным ниже рисунком. Примите меры по предотвращению
конденсации влаги. Неверная прокладка дренажного трубо-
провода может привести к протечкам воды и нанесению ущерба
имуществу.
1 Анкер
2 Потолочная панель
3 Длинная муфта или скоба
4 Монтажный болт
ПРИМЕЧАНИЕ
Все перечисленные детали приобретаются на
месте.
1 Приобретается на месте
2 Прокладки для подвесных скоб
3 Затяните (две гайки)
1 Уровень воды
2 Виниловая трубка
Работы по прокладке трубопроводов должны прово-
диться квалифицированными специалистами в соот-
ветствии с требованиями местных и государственных
стандартов.
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
Внутренний диаметр То лщина стенок
Термоизоляция
газовой трубы
12–15 мм 8–10 мм
Термоизоляция
жидкостной трубы
8–10 мм 7–10 мм
ПРИМЕЧАНИЕ
Для изоляции трубопровода газообразного
хладагента используйте вспененный полиэтилен,
устойчивый к температуре 110°C.
Будьте внимательны, проводя трубопроводы хлад-
агента сквозь отверстие в стене: в них не должны
попасть пыль и влага. Защитите концы труб
с помощью заглушек или заклейте их липкой лентой.
Диаметр
труб
Момент затяжки
Размер
развальцо-
ванного торца
трубы А (мм)
Форма
развальцовки
Ø6,4
14,2~17,2 Н•м
(144~176 кгс•см)
8,7~9,1
Ø12,7
49,5~60,3 Н•м
(504~616 кгс•см)
16,2~16,6
12
4
3
R=0.4~0.8
45°
±2
90°
±2
A
