Инструкция по монтажу и эксплуатации
1
FXDQ20+25M9V3B
Система кондиционирования VRV
4PW45000-1
Содержание Страница
Перед монтажом ............................................................................. 1
Важная информация об используемом хладагенте..................... 2
Выбор места установки .................................................................. 2
Предварительные операции перед монтажом ............................. 2
Монтаж внутреннего блока............................................................ 3
Рекомендации по монтажу труб хладагента ................................ 3
Рекомендации по монтажу дренажных труб................................ 3
Монтаж электропроводки .............................................................. 4
Электрические соединения и задание параметров на
пульте управления.......................................................................... 5
Примеры электрических соединений............................................ 5
Настройка на месте ........................................................................ 5
Пробный запуск............................................................................... 7
Дополнительные возможности ...................................................... 7
Техническое обслуживание............................................................ 7
Утилизация отходов........................................................................ 8
Электрическая схема ..................................................................... 9
Перед монтажом
■ Не распаковывайте блоки кондиционера, пока они не
доставлены на место установки. Если распаковка все же
неизбежна, при подъеме блоков обязательно подложите
под стропы прокладки из мягкого материала, чтобы
исключить возможность повреждения оборудования.
■ Дополнительные сведения, не вошедшие в настоящую
инструкцию, можно найти в инструкции по монтажу
наружного блока.
■ Особого внимания требует применение хладагентов серии
R410A:
Наружные блоки, входящие в систему должны быть
специально предназначены для хладагента R410A.
■ Не размещайте предметы в непосредственной близости от
наружного блока и не позволяйте листьям и другому мусору
скапливаться вокруг блока.
Листья являются рассадником мелких животных, которые
могут проникнуть в блок. Оказавшись в блоке, такие
животные могут вызвать сбои в его работе, задымление
или возгорание при вступлении в контакт с электрическими
деталями.
Меры предосторожности
■ Не устанавливайте и не эксплуатируйте кондиционер
в помещениях, обладающих перечисленными ниже
свойствами:
•В местах, подверженных влиянию пара, паров или
взвесей масла, например, в кухонных помещениях.
(Могут пострадать пластиковые детали блоков.)
•В местах с повышенным содержанием газов, вызываю-
щих коррозию, например, паров сернистых соединений.
(Это может вызвать повреждение медных трубо-
проводов и мест их пайки.)
•В местах с повышенным содержанием горючих веществ,
например, паров растворителей или бензина.
•Вблизи электроприборов, излучающих электромагнит-
ные волны. (Это может привести к сбоям в системе
управления кондиционера.)
•В местах с повышенным содержанием солей в атмос-
фере, например, на морском берегу, и там, где возможны
значительные колебания напряжения в сети питания
(например, вблизи заводов и фабрик). Системы данного
типа также не рассчитаны на применение на транспорт-
ных средствах и судах.
■ Не устанавливайте дополнительное оборудование непо-
средственно на корпусе. Сверление отверстий в корпусе
может привести к повреждению электрических проводов,
вследствие чего может возникнуть пожар.

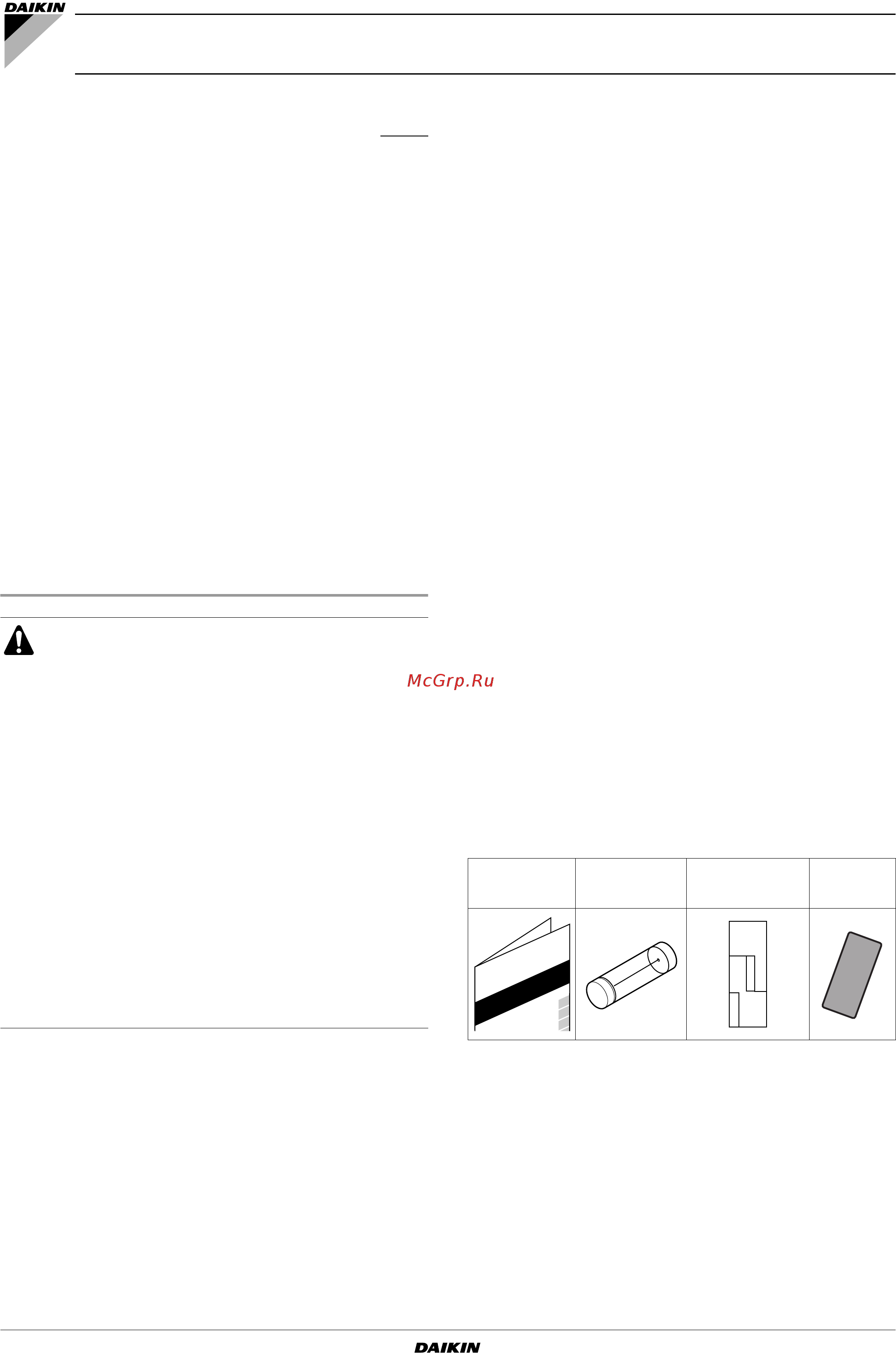

Комплект поставки
Убедитесь в том, что вместе с блоком были поставлены
следующие детали.
Дополнительное оборудование
■ Существуют два типа пультов дистанционного управления:
проводной и беспроводной. Выберите тип, наиболее отве-
чающий потребностям клиента, и установите его в под-
ходящем месте.
При выборе пульта управления следует руководствоваться
соответствующими каталогами и техническими
описаниями.
■ Адаптер для электроподключения электрического
нагревателя.
FXDQ20M9V3B
FXDQ25M9V3B
Система кондиционирования VRV
Инструкция по монтажу и
эксплуатации
ПЕРЕД УСТАНОВКОЙ СИСТЕМЫ ВНИМАТЕЛЬНО
ОЗНАКОМЬТЕСЬ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ.
ХРАНИТЕ ЕЕ В ДОСТУПНОМ МЕСТЕ, ЧТОБЫ
В БУДУЩЕМ МОЖНО БЫЛО ЛЕГКО ВОСПОЛЬЗО-
ВАТЬСЯ ЕЮ В КАЧЕСТВЕ СПРАВОЧНИКА.
НЕВЕРНАЯ УСТАНОВКА СИСТЕМЫ,
НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ УСТРОЙСТВ И
ОБОРУДОВАНИЯ МОГУТ ПРИВЕСТИ К ПОРАЖЕНИЮ
ЭЛЕКТРОТОКОМ, КОРОТКОМУ ЗАМЫКАНИЮ,
ПРОТЕЧКАМ ЖИДКОСТИ, ВОЗГОРАНИЮ ИЛИ
ИНОМУ УЩЕРБУ. ВСЕГДА ПРИМЕНЯЙТЕ ТОЛЬКО ТО
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, КОТОРОЕ
ИЗГОТОВЛЕНО КОМПАНИЕЙ DAIKIN И
ПРЕДНАЗНАЧЕНО ИМЕННО ДЛЯ ДАННОЙ СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ. ДОВЕРЯТЬ УСТАНОВКУ
ОБОРУДОВАНИЯ СЛЕДУЕТ ТОЛЬКО КВАЛИФИЦИРО-
ВАННЫМ СПЕЦИАЛИСТАМ.
ЕСЛИ У ВАС ВОЗНИКНУТ СОМНЕНИЯ ПО ПОВОДУ
УСТАНОВКИ ИЛИ ЭКСПЛУАТАЦИИ СИСТЕМЫ,
ОБРАТИТЕСЬ ЗА СОВЕТОМ И ДОПОЛНИТЕЛЬНОЙ
ИНФОРМАЦИЕЙ К ДИЛЕРУ, ПРЕДСТАВЛЯЮЩЕМУ
КОМПАНИЮ DAIKIN В ВАШЕМ РЕГИОНЕ.
Инструкция по
монтажу и
эксплуатации
Плавкий
предохранитель
Наклейка
с предупреждениями по
поводу обслуживания
Воздушный
фильтр на входе
воздуха
Installation and operation manual
VRV System air conditioners
