FXDQ20+25M9V3B
Система кондиционирования VRV
4PW45000-1
Инструкция по монтажу и эксплуатации
4

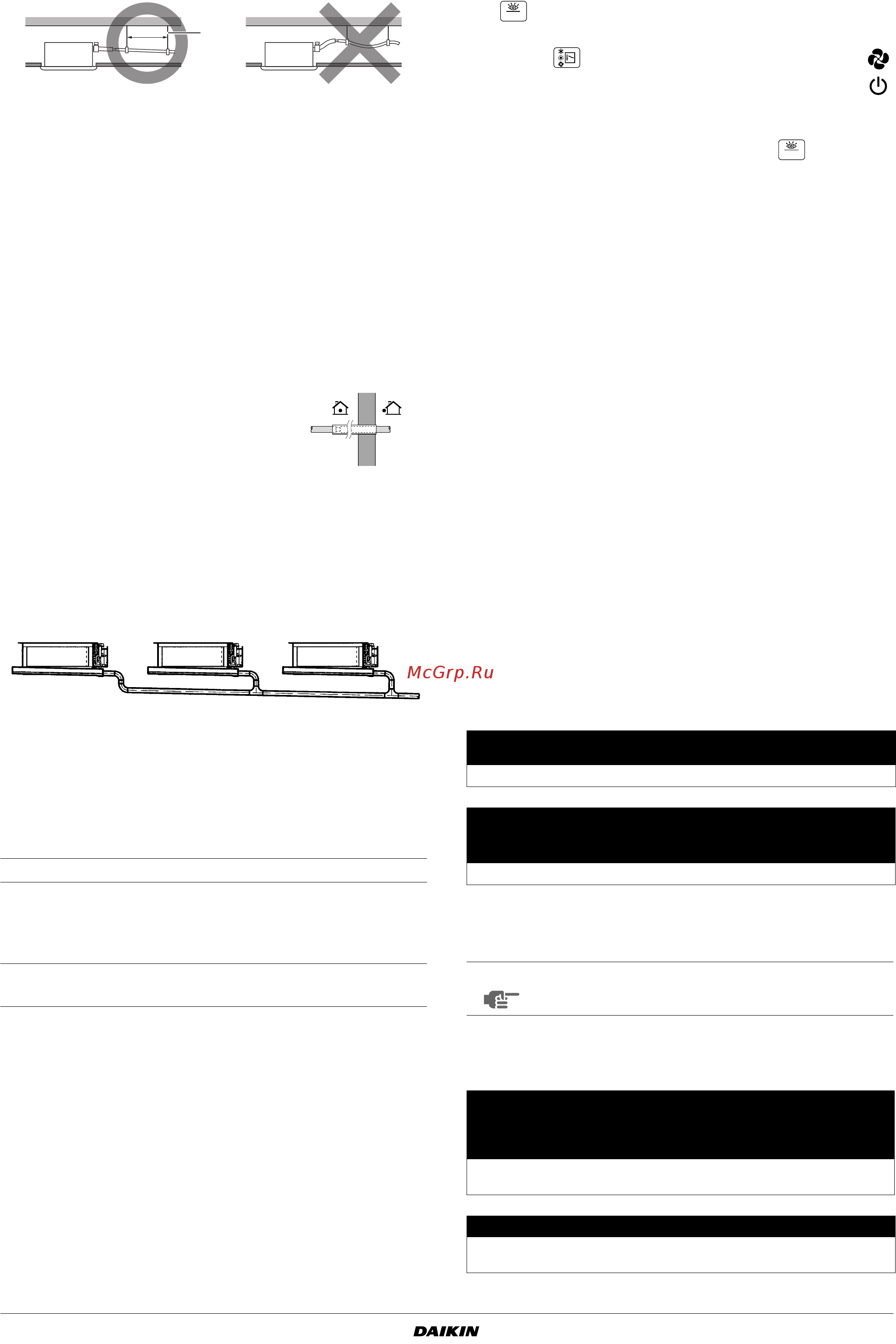

1. Проведите дренажный трубопровод.
• Длина дренажной линии должна быть минимальной.
Трубопровод должен иметь постоянный уклон, чтобы
предотвратить возможность скопления в нем воздуха.
•Размер дренажной трубки должен быть не меньше
размера соединительного патрубка (виниловая трубка
с внутренним диаметром 25 мм и внешним диаметром
32 мм).
• Не ставьте на дренажный трубопровод гидравлические
затворы и не опускайте конец дренажного шланга
в воду. (Смотрите рисунок 2)
• Если Вы хотите нарастить дренажный шланг,
термоизолируйте его до отверстия в стене вспененным
полиэтиленом (не входит в комплект поставки).
• Для обеспечения минимального уклона 1:100 расстояние
между соседними элементами подвески дренажного
трубопровода должно составлять от 1 до 1,5 м.
• Если нужно объединить несколько дренажных трубо-
проводов, следуйте приведенной ниже схеме.
2. После завершения прокладки дренажного трубо-
провода убедитесь в том, что вода по нему стекает
свободно.
• Убедитесь в прочности соединения дренажного
трубопровода.
• Налейте немного воды в дренажный поддон и
убедитесь, что она свободно вытекает.
ЕСЛИ МОНТАЖ ЭЛЕКТРОПРОВОДКИ УЖЕ ЗАВЕРШЕН
Проверьте сток дренажа при запуске системы кондициони-
рования в режиме охлаждения, как поясняется в разделе
«Пробный запуск».
ЕСЛИ МОНТАЖ ЭЛЕКТРОПРОВОДКИ ЕЩЕ
НЕ ЗАВЕРШЕН
■ Снимите крышку электрического щитка и подключите
к соответствующим клеммам линию силового электро-
питания и пульт дистанционного управления. (Смотрите
рисунок 7)
Затем нажмите кнопку диагностики/тестового режима
на пульте дистанционного управления. Блок перейдет
в тестовый режим. Нажмите кнопку выбора режима
работы и выберите режим «Только вентиляция» .
После этого нажмите кнопку включения/выключения .
Произойдет запуск дренажного насоса и вентилятора
внутреннего блока. Проверьте, удаляется ли вода из
внутреннего блока. Нажмите кнопку и верните
систему в исходный режим.
Монтаж электропроводки
Общие положения
■ Все приобретаемые на месте электрические детали и
материалы, а также производимые с ними операции
должны соответствовать местным нормативным актам.
■ Применяются только медные провода.
■ При подключении кабелей к наружным, внутренним блокам
и пульту дистанционного управления следуйте схеме
«Электрическая схема», изображенной на крышке
электрического щитка. Операции по подключению пульта
управления более подробно изложены в прилагаемой
к нему инструкции по монтажу.
■ Все электротехнические работы должны производиться
только квалифицированными специалистами.
■ Необходимо установить размыкатель цепи, который смог
бы обесточить всю систему.
■ В данную систему кондиционирования входит несколько
внутренних блоков. Обозначьте их, например, как блок А,
блок В и т.д. и следите за тем, чтобы они в том же порядке
были подключены к разъемам наружного блока и блока BS.
Если порядок подключения неверен, система будет
работать неправильно.
Электрические характеристики
MCA: Минимальный ток (А)
MFA: Номинал плавкого предохранителя (А)
KW: Номинальная мощность электродвигателя вентилятора (кВт)
FLA: Ток при полной нагрузке (А)
Характеристики приобретаемых на месте плавких
предохранителей и кабелей
1 Подвеска дренажной трубки
1 Дренажный шланг, соединенный
с внутренним блоком
2 Внутренняя часть наращенного
участка шланга
3 Стена
4 Термоизолирующий материал
(вспененный полиэтилен)
1 Силовая электропроводка
2 Порт для подключения
3 Печатная плата внутреннего блока
4 Клеммы для подключения силовых линий
5 Кабели управления, соединяющие блоки
6 Проводной пульт управления
7 Клеммы для подключения кабелей управления
8 Крышка блока электродеталей
9 Электрическая схема
10 Блок электродеталей
1-1.
5
m
1
Модель Гц Вольт
Диапазон изменения
напряжения
FXDQ20+25 50 230 мин. 198–макс. 264
Электропитание
Электродвигатель
вентилятора
Модель MCA MFA KW FLA
FXDQ20+25 0,2 16 A 0,01 0,1
ПРИМЕЧАНИЕ
Подробности см. в «Electrical data».
Силовая электропроводка
Модель
Плавкие
пред-
охранители
Кабель Сечение
FXDQ20+25 16 A H05VV-U3G
В соответствии
с местными нормами
Модель Кабель Сечение
FXDQ20+25
Экранированный
кабель (2)
0,75–1,25 мм
2
TEST
TEST
