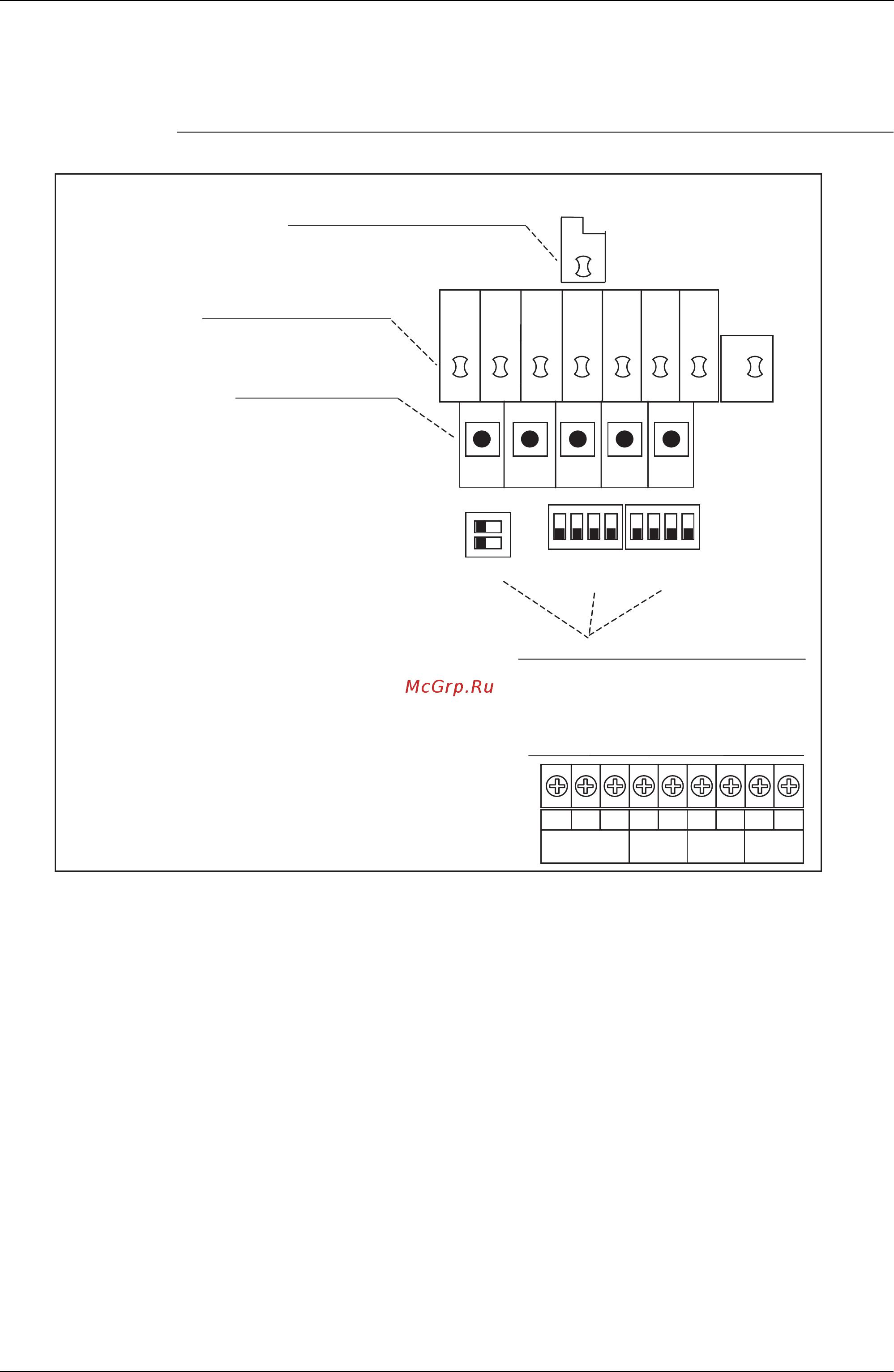

Схема расположения элементов печатной платы наружного блока SiRU39-409
92 Проверка функционирования
2. Схема расположения элементов печатной
платы наружного блока
Печатная плата наружного блока
BS1 BS2
MODE
(РЕЖИМ)
SET
(УСТАНОВКА)
RETURN
(ВВОД)
TEST
(ТЕСТ)
RESET
(СБРОС)
BS3 BS4 BS5
1
2
HAP
(V3054)
(1) Контрольный индикатор штатного
режима работы микрокомпьютера
(2) Индикатор режима
установки (светодиод)
(3) Переключатель
настройки режима
H1P H2P H3P H4P H5P H6P H7P H8P
1 2 3 4 1 2 3 4
DS1
DS2
DS3
(4) Переключатель местной настройки
(1) Контрольный индикатор штатного режима работы микрокомпьютера
Этот контрольный индикатор мигает в штатном режиме работы и загорается или гаснет
при возникновении неисправности.
(2) Индикатор режима установки (светодиод)
Светодиодные индикаторы указывают режим в соответствии с настройкой.
(3) Переключатель настройки режима
Используется для переключения режима.
(4) Переключатель местной настройки
Используется для ввода местных настроек.
Соединительная клемма для канала связи
Переключатель
охлаждение/
нагревание
Внутренний -
наружный
Наружный -
наружный
Многопоточный
внешний
A B C F1F2F1F2Q1Q2
