Поиск и устранение неисправностей по индикаторам удаленного контроллера SiRU39-409
168 Поиск и устранение неисправностей
2.17 “E5” Блокировка электродвигателя компрессора
Дисплей
удаленного
контроллера
E5
Подходящие
модели
RWEYQ10MY1
Метод
обнаружения
неисправности
На печатную плату преобразователя поступает позиционный сигнал с линии UVWN,
соединяющей преобразователь и компрессор, затем происходит определение формы
позиционного сигнала.
Состояния для
решения о
наличии
неисправности
Позиционный сигнал с наложенной частотой в виде 3-х тактовых циклов определяется,
когда электродвигатель компрессора работает нормально, а в виде 2-х тактовых циклов
определяется, когда блокируется электродвигатель компрессора. Когда определяется
позиционный сигнал в виде 2-х тактовых циклов.
Предполагаемые
причины
Блокировка компрессора
Высокое дифференциальное давление (0,5 МПа или более)
Неверная электропроводка UVWN
Неисправна печатная плата преобразователя
Запорный вентиль оставлен в закрытом положении.

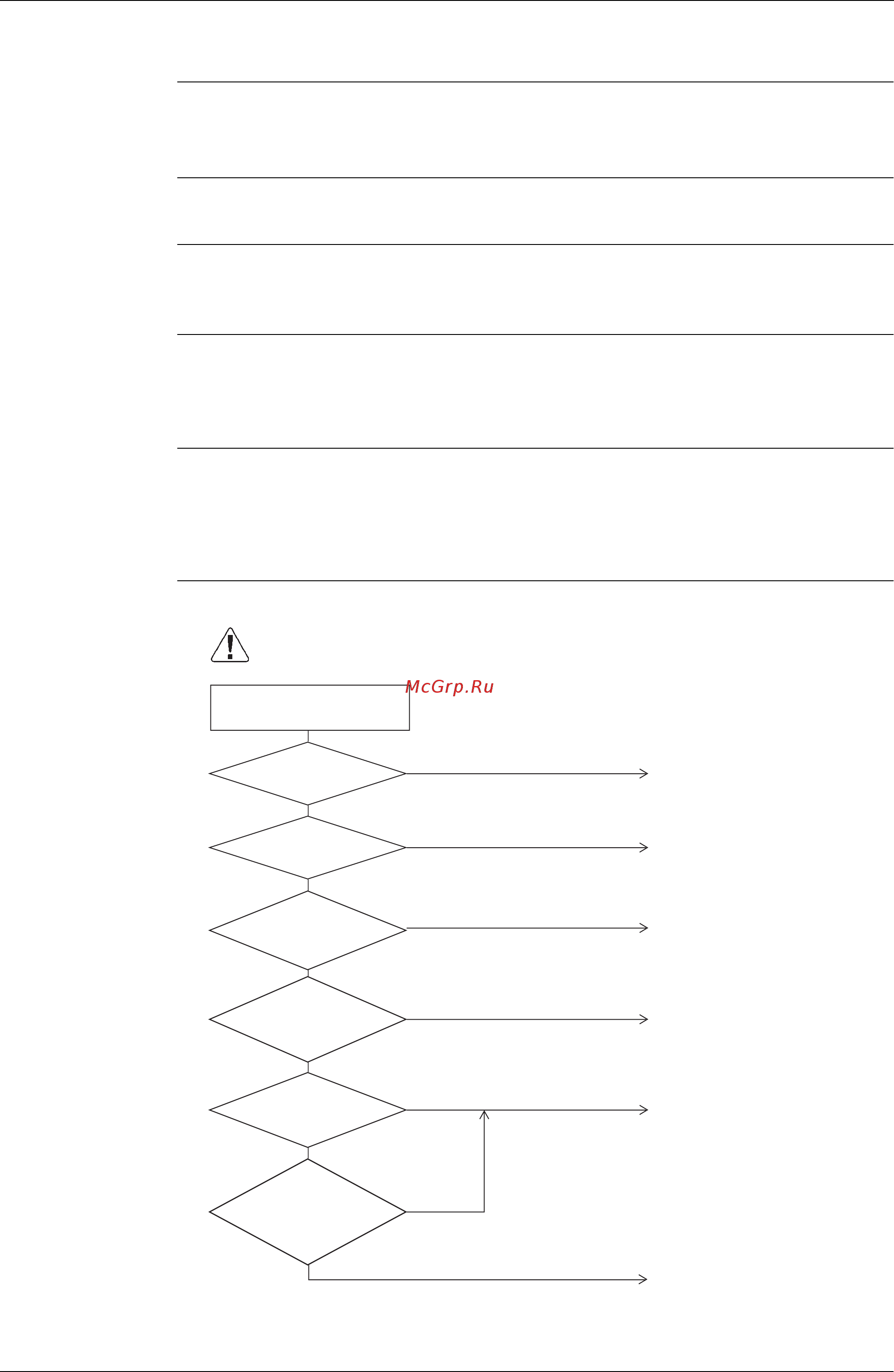

Поиск и
устранение
неисправностей
Проверить условия монтажа.
Запорный вентиль открыт?
НЕТ
Электропроводка UVWN
находится в штатном
состоянии?
НЕТ
НЕТ
НЕТ
НЕТ
Имеется ли
высокое дифференциальное
давление при пуске?
(0,5 МПа или выше)
ДА
ДА
ДА
Проверить отсутствие
короткого замыкания или
соединения на землю в
компрессоре.
ДА
ДА
Одинаковы ли выходные
напряжения преобразователя
по 3 фазам?
Меняется ли низкое или
высокое давление сразу же
при повторном пуске
компрессора?
ДА
Предостережение
Перед подстыковкой или отстыковкой разъема проверить, что выключатель
питания отключен, в ином случае возможно повреждение оборудования.
Открыть запорный вентиль.
(V2793)
НЕТ
Правильно выполнить
подсоединение.
Устранить причину
неисправности.
Заменить компрессор.
Заменить печатную плату
преобразователя (A2P).
Заменить компрессор.
