SiRU39-409 Рабочая настройка
Проверка функционирования 103

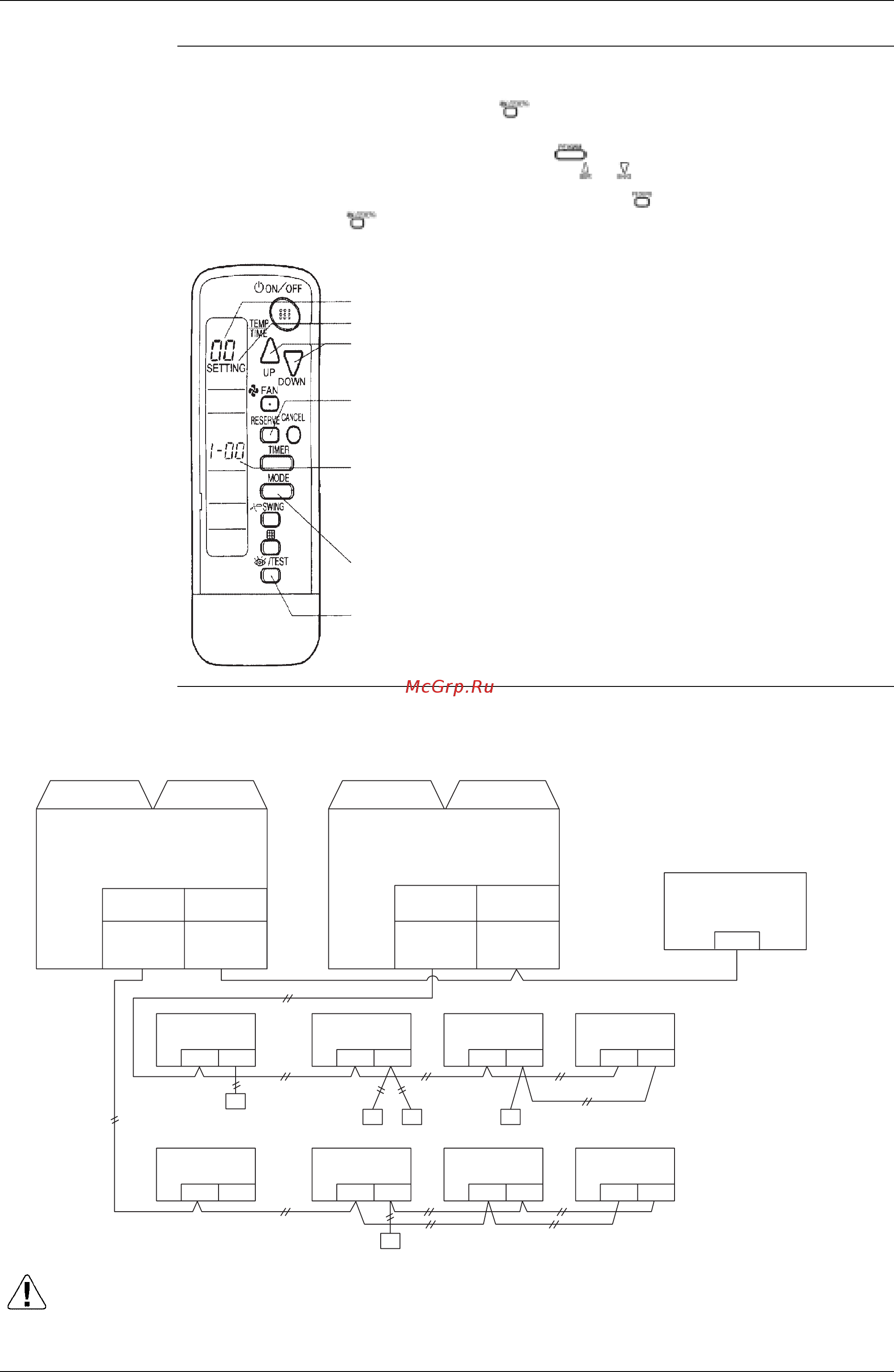

Тип BRC7C Настройка № группы с помощью беспроводного удаленного контроллера для
централизованного управления
1. В штатном режиме нажмите кнопку , удерживая ее не менее 4-х секунд, будет
включен режим рабочей настройки “field set mode”.
2. Выберите № режима “00” нажатием кнопки .
3. Задайте № каждой группы с помощью кнопки (переход вперед/назад).
4. Введите номера выбранных групп нажатием кнопки .
5.
Нажмите кнопку , чтобы возвратиться в штатный режим.
Тип BRC7C
Пример
настройки №
группы
Предостереже
ние
При включении электропитания блок часто может задерживать включение работы
примерно на 1 минуту после однократного загорания всех индикаторов на
жидкокристаллическом дисплее, при этом отображается сообщение "88". Это состояние
не является неисправностью работы.
№ режима
3
4
2
(V0916)
1, 5
№ группы
Режим рабочей настройки
Центральный
удаленный контроллер
F1 F2
F1 F2 F1 F2
F1 F2
P1 P2
RC
RC
RC RC RC
F1 F2 P1 P2 F1 F2 P1 P2 F1 F2 P1 P2
F1 F2 P1 P2 F1 F2 P1 P2 F1 F2 P1 P2 F1 F2 P1 P2
Без удаленного контроллера
1-03
1-00
1-01
Главный Вспом.
1-02
1-04
Внутренний/
наружный
Наружный/
наружный
F1 F2 F1 F2
Внутренний/
наружный
Наружный/
наружный
(V0917)
Групповое управление с удаленного
контроллера
(адрес автоматического блока)
