Поиск и устранение неисправностей по индикаторам удаленного контроллера SiRU39-409
196 Поиск и устранение неисправностей
2.41 “U5” Неисправность канала связи между удаленным
контроллером и внутренним блоком
Дисплей
удаленного
контроллера
U5
Подходящие
модели
Все модели внутренних блоков
Метод
обнаружения
неисправности
В случае управления от 2-х удаленных контроллеров проверьте систему с помощью
микрокомпьютера и определите, исправен ли канал передачи сигналов между
внутренним блоком и удаленным контроллером (главным и вспомогательным).
Состояния для
решения о
наличии
неисправности
Нормальная передача данных в течение заданного периода времени не обеспечивается.
Предполагаемые
причины
Неисправность канала связи между удаленным контроллером и внутренним блоком
Соединение двух главных удаленных контроллеров (при использовании 2-х
удаленных контроллеров)
Дефект печатной платы внутреннего блока
Дефект печатной платы удаленного контроллера
Неисправность канала связи вследствие наличия шума

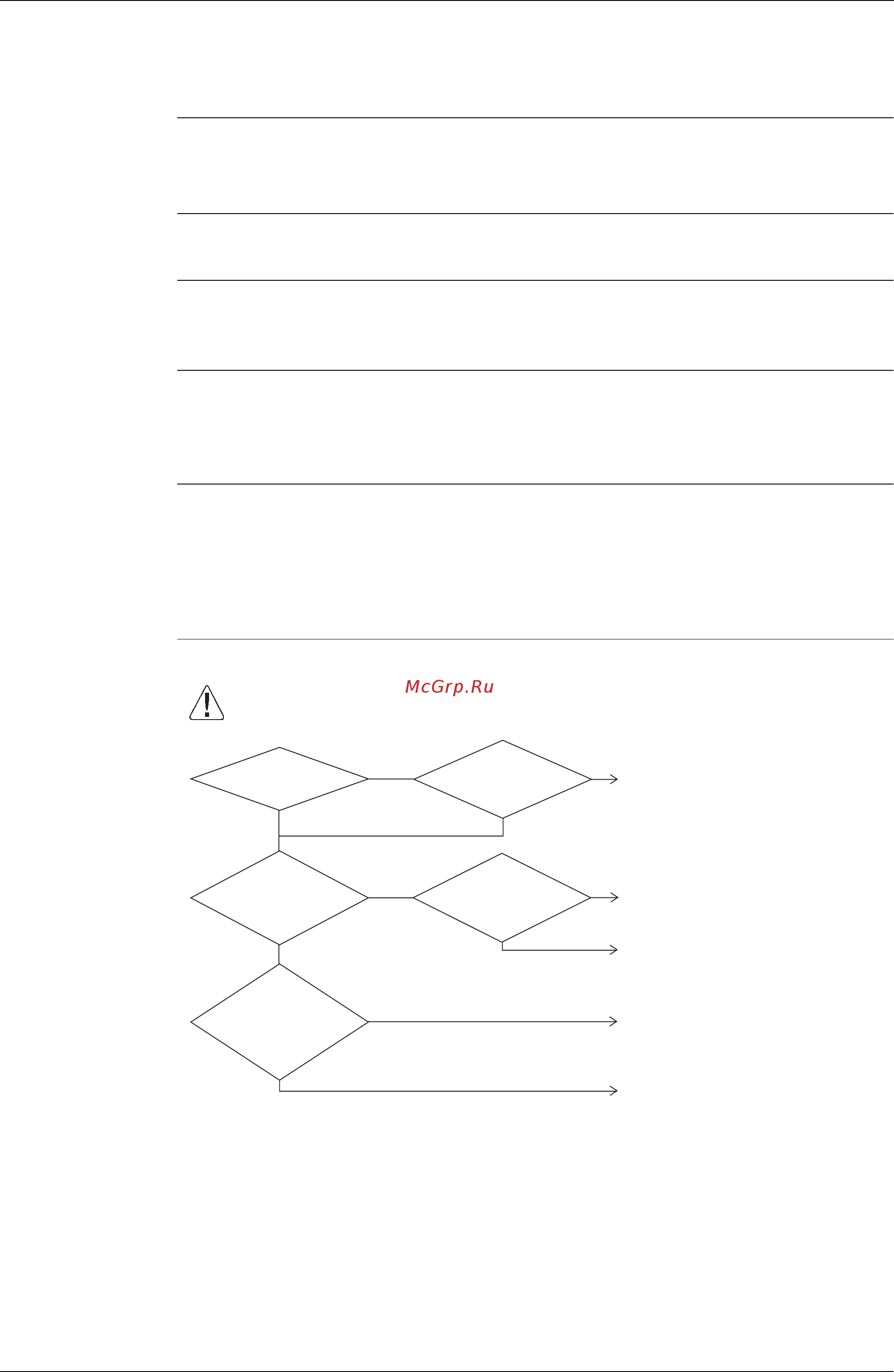

Поиск и
устранение
неисправностей
Предостережение
Перед подстыковкой или отстыковкой разъема проверить, что выключатель
питания отключен, в ином случае возможно повреждение оборудования.
(V2823)
НЕТ
ДА
ДА
НЕТ
Заменить печатную плату внутреннего блока.
Переключить один из удаленных контроллеров
во вспомогательный режим "SLAVE";
выключить источник электропитания и вновь
включить его.
Возможно, неисправность вызвана наличием
шума.Проверить окружающую зону и включить
еще раз.
НЕТ
НЕТ
Используется
управление от 2-х удаленных
контроллеров.
Мигают все
контрольные
индикаторы штатного режима
работы микрокомпьютера
на печатной
плате.
ДА
Для
электропроводки
передачи данных между
удаленным контроллером и
внутренним блоком
используется
многожильный
кабель.
Штатный
режим работы
восстанавливается после
кратковременного
выключения
электропитания.
ДА
ДА
SS1
на обоих
удаленных контроллерах
установлен в положение
"MASTER"
("ГЛАВНЫЙ").
НЕТ
Подключить двухжильный
отдельный кабель.
Дефект печатной платы удаленного
контроллера или печатной платы внутреннего
блока.Заменить неисправную плату.
