SiRU39-409 Поиск и устранение неисправностей по индикаторам удаленного контроллера
Поиск и устранение неисправностей 189
2.36 “UO” Малое падение давления вследствие недостатка
хладагента или неисправности электронного
расширительного клапана
Дисплей
удаленного
контроллера
U0
Подходящие
модели
RWEYQ10MY1
Метод
обнаружения
неисправности
Недостаток газа обнаруживается термистором температуры нагнетающего трубопровода.
Состояния для
решения о
наличии
неисправности
Микрокомпьютер определяет наличие ситуации и делает вывод о недостатке хладагента
в системе.
HНеисправность не обнаруживается, пока блок продолжает работать.
Предполагаемые
причины
Недостаток газа или закупоривание системы охлаждения (неверная трубная обвязка)
Неисправность датчика низкого давления
Дефект печатной платы наружного блока (A1P)
Дефект термистора R2T или R4T

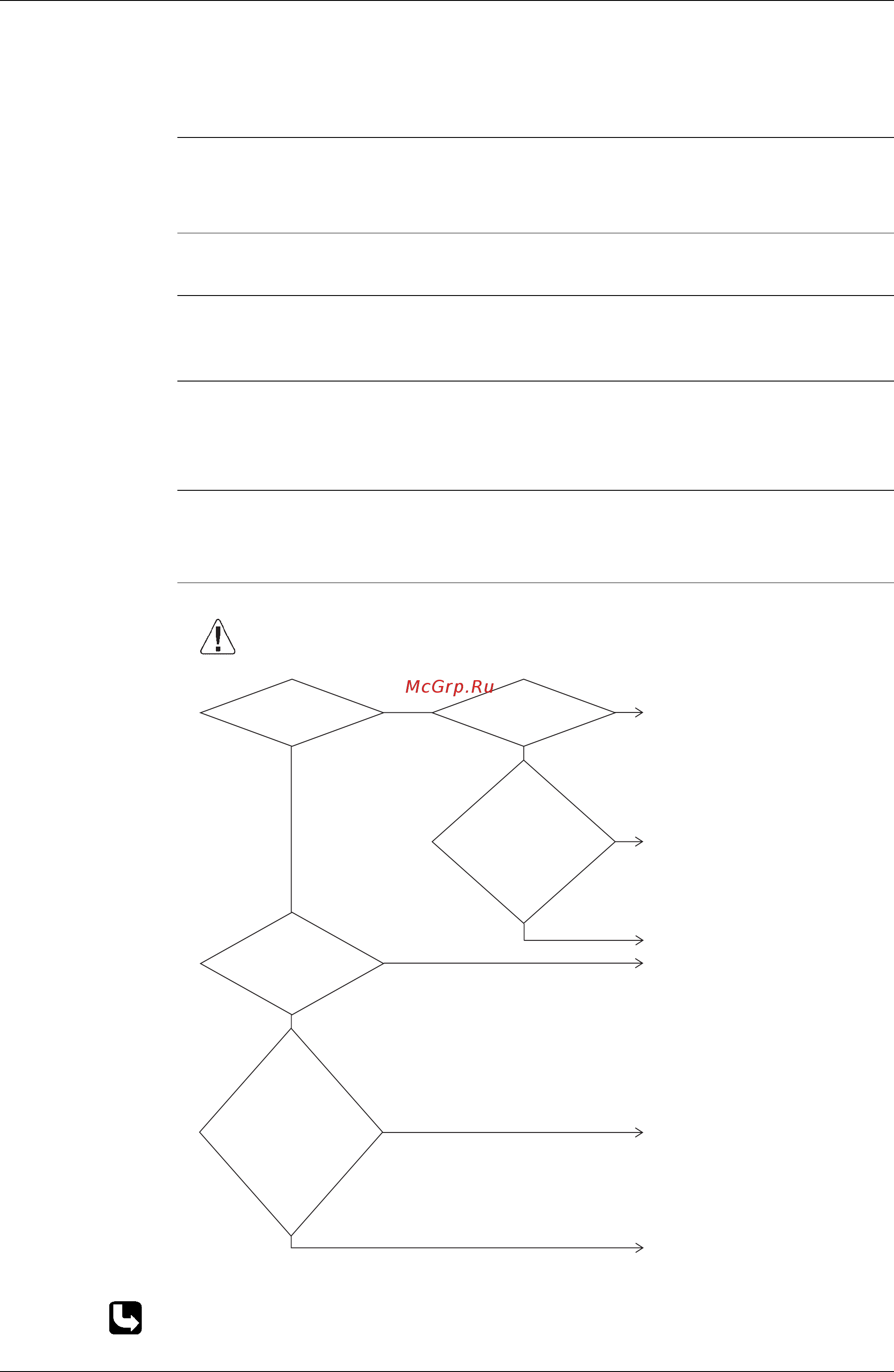

Поиск и
устранение
неисправностей
∗1: См. таблицу с характеристиками сопротивление / температура термистора в P264.
∗2: См. таблицу с характеристиками давление / напряжение датчика давления в P266.
(V2819)
Разность
между температурой
всасывания и температурой
обмотки равна 20 °C
или выше.
Сопротивление
нормальное, когда
измерение проводится
на термисторе
всасывающего трубопровода
(R2T) и на термисторе
газового трубопровода
теплообменника
(R4T), которые
отсоединены от
печатной платы
наружного
блока. *1
Недостаток газа или закупоривание
системы охлаждения.Требуется проверить
систему охлаждения.
Заменить термистор.
Заменить печатную плату (A1P)
наружного блока.
ДА
НЕТ
НЕТ
Недостаток газа, перекрыт
запорный вентиль или
закупоривание системы
охлаждения.Требуется проверить
систему охлаждения.
Заменить печатную плату (A1P)
главного наружного блока.
ДА
ДА
НЕТ
Охлаждение
Низкое давление 0,1 МПа
или ниже.
Напряжение
на контактах (2)
и (3) разъема X45A
печатной платы (A1P)
главного наружного блока
0,8 В пост. тока или менее.
(Выходное напряжение
датчика низкого
давления) *2
НЕТ
НЕТ
ДА
ДА
Заменить датчик низкого давления.
Предостережение
Перед подстыковкой или отстыковкой разъема проверить, что выключатель
питания отключен, в ином случае возможно повреждение оборудования.
