Поиск и устранение неисправностей по индикаторам удаленного контроллера SiRU39-409
162 Поиск и устранение неисправностей

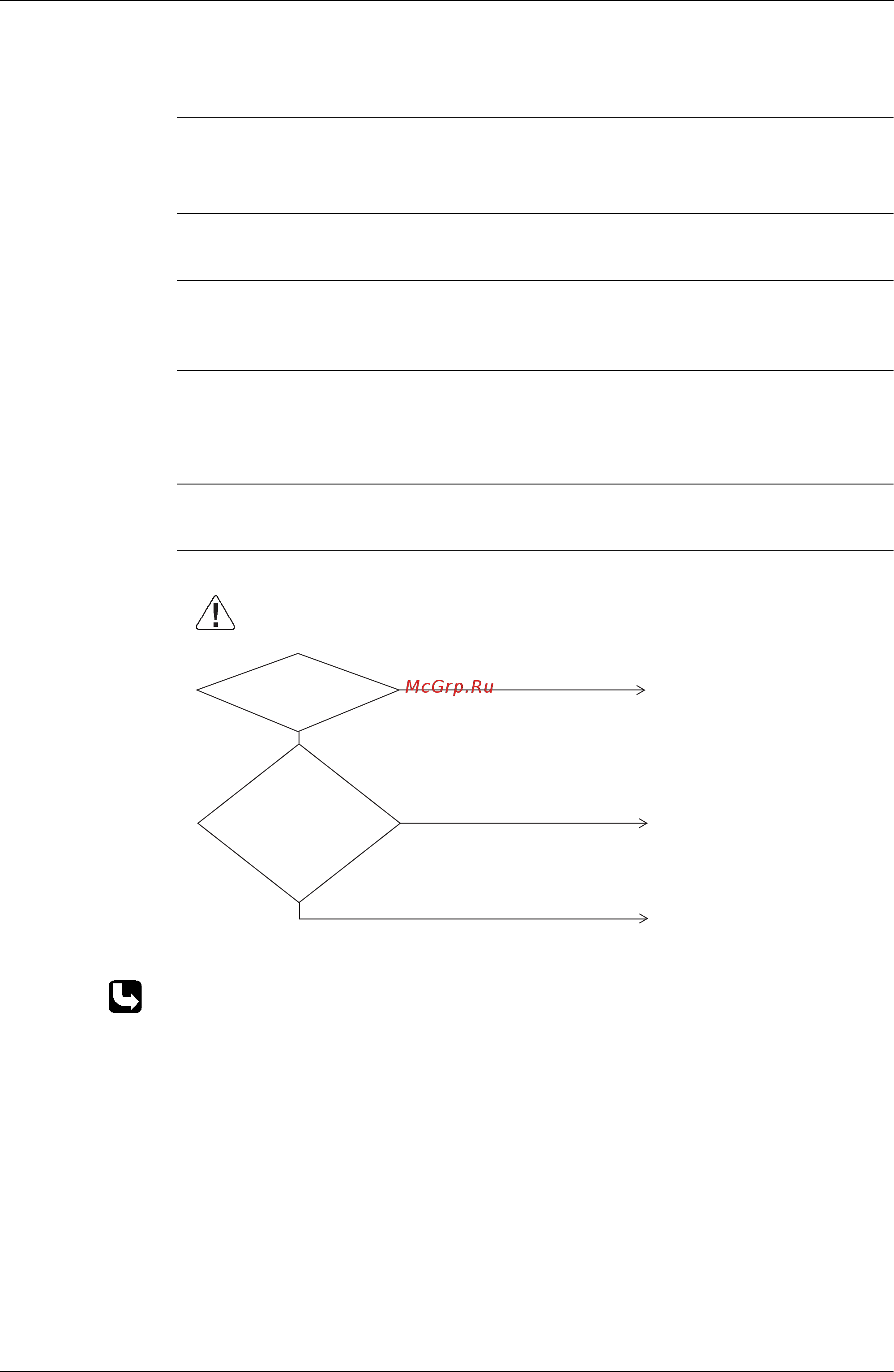

2.11 “C9” Внутренний блок: Неисправность термистора
(R1T) для всасываемого воздуха
Дисплей
удаленного
контроллера
C9
Подходящие
модели
Все модели внутреннего блока
Метод
обнаружения
неисправности
Обнаружение неисправности выполняется по температуре, определяемой термистором
температуры всасываемого воздуха.
Состояния для
решения о
наличии
неисправности
Когда термистор температуры всасываемого воздуха отсоединяется или закорачивается
во время работы блока.
Предполагаемы
е причины
Неисправность термистора (R1T) внутреннего блока для впуска воздуха
Дефект печатной платы внутреннего блока
Поиск и
устранение
неисправностей
∗2: См. таблицу с характеристиками сопротивление / температура термистора в P264.
Предостережение
Перед подстыковкой или отстыковкой разъема проверить, что выключатель
питания отключен, в ином случае возможно повреждение оборудования.
Заменить печатную плату
внутреннего блока.
Подсоединить термистор и включить
еще раз.
НЕТ
НЕТ
Заменить термистор (R1T).
ДА
ДА
(V2786)
Разъем
соединен с разъемом X14A
печатной платы внутреннего
блока.
Сопротивление
нормальное, когда
измерение выполняется
после отсоединения термистора
(R1T) от печатной платы
внутреннего блока.
(7,2 кВт~
112 кВт)
