Рабочая настройка SiRU39-409
94 Проверка функционирования

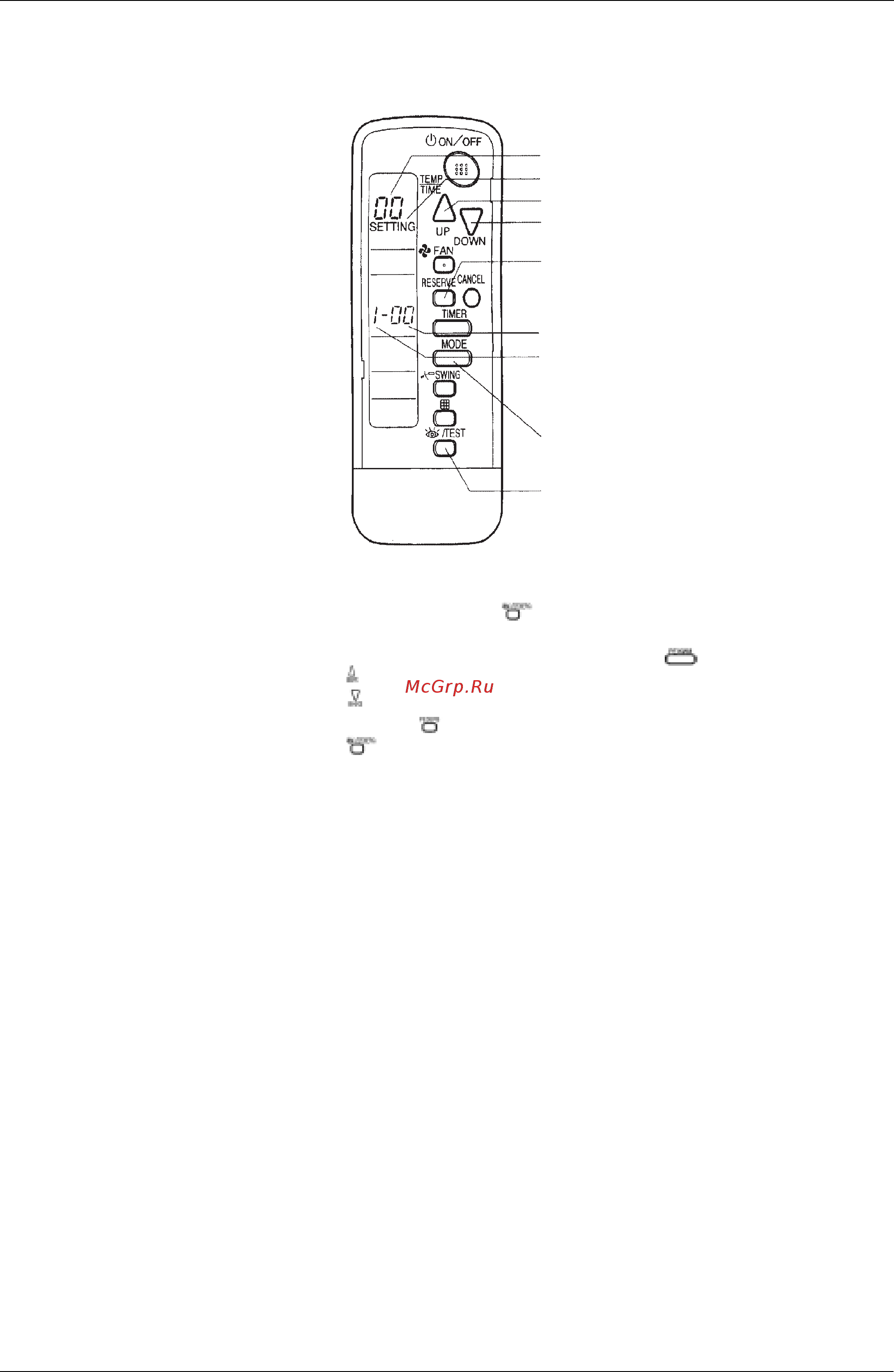

3.1.2 Беспроводной удаленный контроллер - Внутренний блок
Тип BRC7C
1. В штатном режиме нажмите кнопку “ ”, удерживая ее не менее четырех секунд,
будет включен режим рабочей настройки “field set mode”.
2. Выберите требуемый номер режима “mode No.” кнопкой .
3. Нажмите кнопку и выберите номер первого кода.
4. Нажмите кнопку и выберите номер второго кода.
5. Нажмите кнопку таймера и проверьте настройки.
6. Нажмите кнопку , чтобы возвратиться в штатный
режим.
(Пример)
При настройке времени очистки фильтра “Filter Dirtiness-High” (“Фильтр загрязнен”) и
выдачи знака фильтра для блоков всей группы задайте номер режима “10”, номер
настройки режима “0”, а номер позиции настройки “02”.
№ режима
№ второго кода
3
4
5
2
(V2770)
1, 6
№ первого кода
Режим рабочей настройки
Содержание
