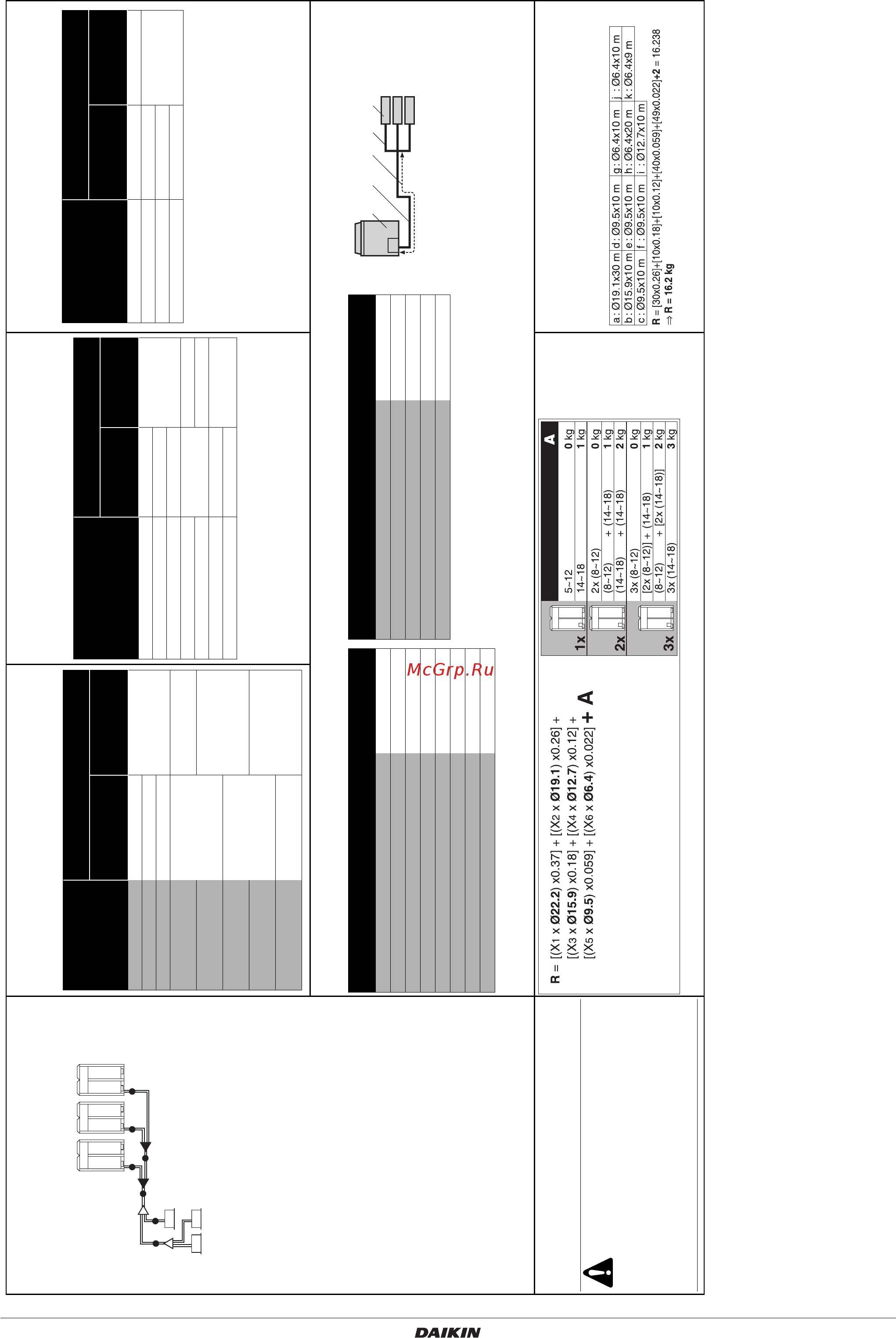

RXYQ5~18P9W1B + RXYHQ12P9W1B + RXHQ8~18P9W1B
Система кондиционирования VRVIII
4PW67902-1 – 01.2011
Инструкция по монтажу
12
Выбор размера труб
При установке нескольких наружных агрегатов
(RX(Y/H)Q20~54P + RXYHQ16~36) выбирайте
размер труб в соответствии со следующей схемой.
A,B,C. Трубопровод между наружным агрегатом и рефнетом
• Выбирайте по следующей таблице в соответствии с типом
мощности наружных агрегатов, подсоединённых ниже.
Размер соединительного трубопровода наружного агрегата
D. Трубопроводы между рефнетами
• Выбирайте по следующей таблице в соответствии с общей
мощностью всех внутренних агрегатов, подключенных после этого.
• Размер соединительных труб не должен превышать размер труб
хладагента, выбранный по названию общей модели системы.
E. Участок между рефнетом и внутренним агрегатом
• Размер труб на участках прямого соединения с внутренним
агрегатом должен быть равен размеру труб, подсоединяемых
к внутреннему агрегату.
Когда общая эквивалентная длина труб между наружными и внутренними агрегатами составляет 90 м и более, необходимо увеличить диаметр главных труб (как жидкого, так и газообразного хладагента).
С увеличением длины труб возможно падение производительности, однако и в этом случае диаметр главных труб можно увеличить.
Как рассчитать количество хладагента для дозаправки
Количество хладагента для дозаправки системы R (кг)
Значение R следует округлить до 0,1 кг.
Пример разветвления трубопровода хладагента с помощью
рефнета и рефнет-коллектора для модели RXYQ34P ((1x 16)
+ (1x 18))
Если установлен наружный агрегат модели RXYQ34P и длины
труб соответствуют указанным ниже
BA
CD
E
B B
Тип мощности
наружного
агрегата
Размер трубопровода
(внешний диаметр) (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
RXYQ5 Ø15,9
Ø9,5
RX(Y/H)Q8 Ø19,1
RX(Y/H)Q10 Ø22,2
RX(Y/H)Q12~16 +
RXYHQ12+16
Ø28,6
Ø12,7
RX(Y/H)Q1~22 +
RXYHQ18~22
Ø15,9
RX(Y/H)Q24 +
RXYHQ24
Ø34,9
RX(Y/H)Q26~34 +
RXYHQ26~34
Ø19,1
RX(Y/H)Q36~54 +
RXYHQ36
Ø41,3
Общая мощность
внутренних или наружных
агрегатов
Размер трубопровода
(внешний диаметр) (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
<150 Ø15,9
Ø9,5150≤x<200 Ø19,1
200≤x<290 Ø22,2
290≤x<420
Ø28,6
Ø12,7
420≤x<640 Ø15,9
640≤x<920 Ø34,9
Ø19,1
≥920 Ø41,3
Тип мощности
внутреннего агрегата
Размер трубопровода (внешний диаметр)
(мм)
Трубопровод газо-
образного
хладагента
Трубопровод жид-
кого хладагента
20~50 Ø12,7 Ø6,4
63~125 Ø15,9
Ø9,5200 Ø19,1
250 Ø22,2
Сторона газообраз-
ного хладагента
Сторона жидкого
хладагента
RXYQ5 Ø15,9 ➞ Ø19,1 RXYQ5 Ø9,5 —
RX(Y/H)Q8 Ø19,1 ➞ Ø22,2 RX(Y/H)Q8~10 Ø9,5 ➞ Ø12,7
RX(Y/H)Q10 Ø22,2 ➞ Ø25,4
(a)
(a) Если недоступно, увеличение недопустимо
RX(Y/H)Q12~16 + RXYHQ12+16 Ø12,7 ➞ Ø15,9
RX(Y/H)Q12~14 + RXYHQ12 Ø28,6 — RX(Y/H)Q18~24 + RXYHQ18~24 Ø15,9 ➞ Ø19,1
RX(Y/H)Q16~22 + RXYHQ16~22 Ø28,6 ➞ Ø31,8
(a)
RXYQ26~54 + RXYHQ26~36 Ø19,1 ➞ Ø22,2
RX(Y/H)Q24 + RXYHQ24 Ø34,9 — — увеличение недопустимо
RX(Y/H)Q26~34 + RXYHQ26~34 Ø34,9 ➞ Ø38,1
(a)
RX(Y/H)Q36~54 + RXYHQ36 Ø41,3 —
— увеличение недопустимо
1
Наружный агрегат
2
Основные трубы
3
Увеличение
4
Первое ответвление трубопровода хладагента
5
Внутренний агрегат
1
5
2
4
3
Количество хладагента для заправки системы не
должно превышать 100 кг. Это значит, что если
рассчитанное количество хладагента для
заправки системы составляет 95 кг и более, вы
должны разделить систему с несколькими
наружными агрегатами на меньшие независимые
системы, для заправки каждой из которых
потребуется менее 95 кг хладагента.
Количество хладагента для заправки, предписанное
заводом, смотрите на паспортной табличке агрегата.
X1...6 = Общая длина трубопровода жидкого хладагента (м) при Øa
A =
