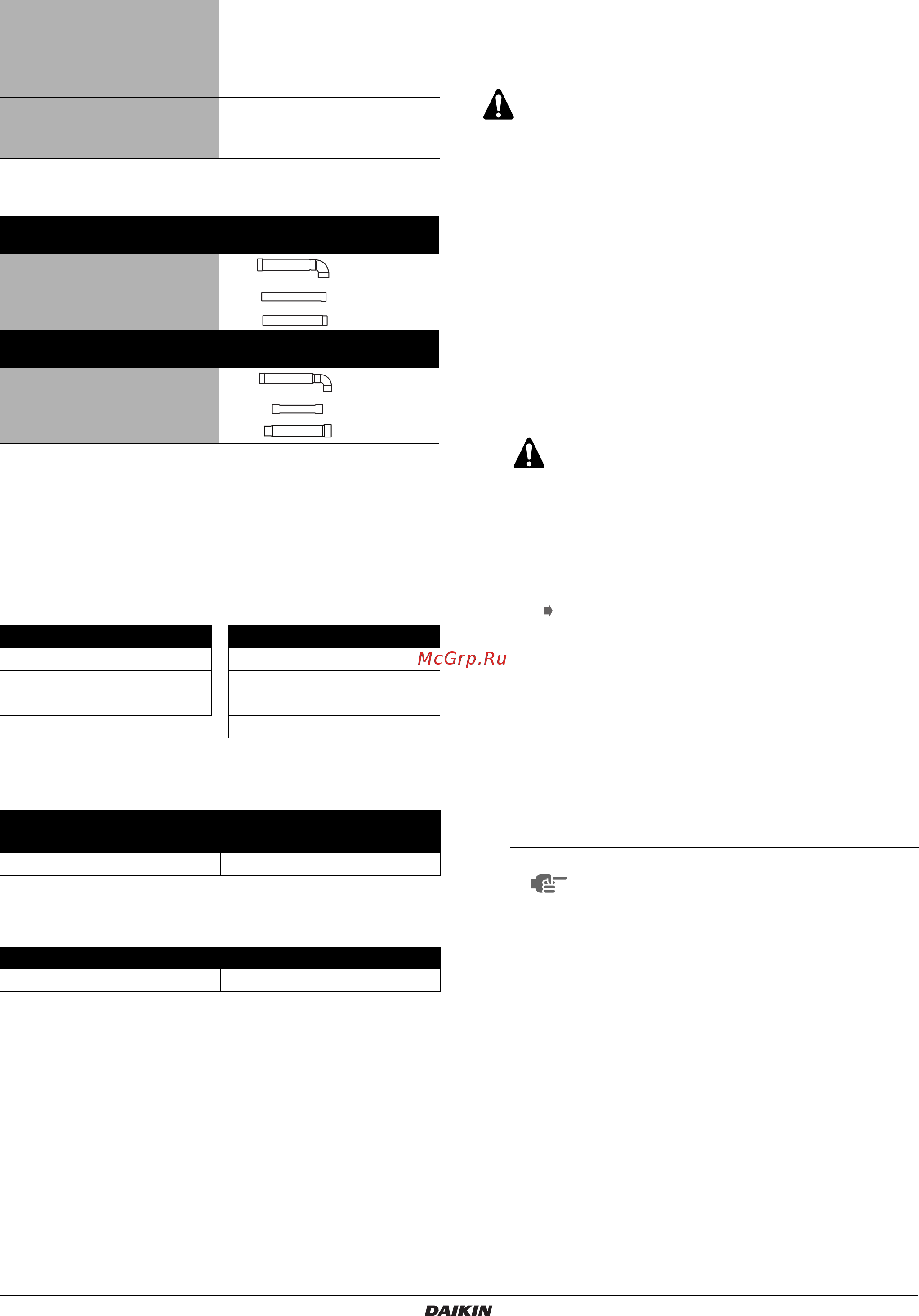

Инструкция по монтажу
3
RXYQ5~18P9W1B + RXYHQ12P9W1B + RXHQ8~18P9W1B
Система кондиционирования VRVIII
4PW67902-1 – 01.2011
1.2. Стандартная комплектация
Информацию о поставке следующих принадлежностей
с агрегатом смотрите в точке 1 на рисунке 24.
Информацию о поставке следующих принадлежностей
с агрегатом смотрите в точке 2 на рисунке 24.
1.3. Дополнительные принадлежности
Для установки вышеперечисленных наружных агрегатов
необходимо следующее дополнительное оборудование.
■ Разветвительный комплект (только для R410A: комплект
должен быть предназначен для использования с данной
системой).
■ Комплект труб для подключения нескольких наружных
агрегатов (только для R410A: комплект должен быть
предназначен для использования с данной системой).
■ Уменьшающий переходник (только для R410A: комплект
должен быть предназначен для использования с данной
системой).
Выбрать оптимальный разветвительный набор Вам поможет
информация, приведенная в разделе "6. Трубопровод
хладагента" на странице 6.
1.4. Технические и электрические характеристики
Полный список характеристик смотрите в Engineering Data Book.
2. Основные элементы
Для получения информации по основным элементам и их
функциям обратитесь к Engineering Data Book.
3. Выбор места установки
Эта система, состоящая из внутренних и наружных блоков,
предназначена для установки в коммерческих и промышленных
зданиях. Если это изделие установить в качестве бытового
электроприбора, оно может создавать радиопомехи. В случае
их возникновения пользователю следует принять адекватные
меры.
Перед началом монтажа получите разрешение заказчика.
Место установки инверторных агрегатов должно удовлетворять
нижеперечисленным условиям:
1 Основание, на котором устанавливается агрегат, должно
быть достаточно прочным, чтобы выдержать его вес, и
ровным, чтобы исключить возникновение излишних шумов
и вибрации.
2 Вокруг агрегата должно быть достаточно места для
проведения сервисного обслуживания и свободной
циркуляции воздуха (смотрите рисунок 1 и выберите один
из возможных вариантов).
■ Если на месте установки имеются препятствия со
сторон A+B+C+D, высота стен со сторон A+C не влияет
на площадь свободного пространства, необходимого для
проведения технического обслуживания. Зависимость
величины площади свободного пространства, необходи-
мого для проведения технического обслуживания, от
высоты стен со сторон B+D смотрите на рисунок 1.
■ Если на месте установки препятствия имеются только
со сторон A+B, высота стен не влияет на указанную
площадь свободного пространства, необходимого для
проведения технического обслуживания.
3 Убедитесь в том, что на месте установки исключена
возможность возгорания в результате утечки огнеопасного
газа.
4 Утечка из агрегата воды может стать причиной материаль-
ного ущерба (это возможно, например, при засорении
дренажной системы или ее негерметичности).
5 Длина трубопровода между внутренним и наружным
агрегатами не должна превышать установленных пределов
(см. "6.6. Пример подсоединения" на странице 11).
6 Агрегат должен быть размещен так, чтобы выходящий из
него поток воздуха и издаваемый им шум не беспокоили
окружающих.
Инструкция по монтажу 1
Инструкция по эксплуатации 1
Этикетка с информацией о
фторированных газах, способст-
вующих созданию парникового
эффекта
1
Этикетка с многоязычной
информацией о фторированных
газах, способствующих созданию
парникового эффекта
1
Вспомогательный патрубок газообразного хладагента
(a)
(a) = главный агрегат
Тип агрегата Наименование детали
Количество
5~18 л. с. 1
5~10 л. с. 1
12~18 л. с. 1
Вспомогательный патрубок жидкого хладагента
(a)
Тип агрегата Наименование детали
Количество
5~18 л. с. 1
5~10, 14, 16 л. с. 1
12, 18 л. с. 1
Рефнет-коллектор Рефнет-тройник
KHRQ22M29H KHRQ22M20T
KHRQ22M64H KHRQ22M29T9
KHRQ22M75H KHRQ22M64T
KHRQ22M75T
Количество подключаемых наружных агрегатов
2 3
BHFQ22P1007 BHFQ22P1517
RXY(H)Q24~36 + RXYQ38~54
KHRQ22M75T KHRQ22M75H
■ Обязательно примите адекватные меры по пред-
отвращению использования наружного агрегата
мелкими животными в качестве пристанища.
■ Мелкие животные, вступив в контакт с электри-
ческими деталями, могут вызвать сбои в работе
агрегата, задымление или возгорание. Про-
инструктируйте заказчика о том, что
пространство вокруг агрегата необходимо
содержать в чистоте.
В противном случае агрегат может упасть и причи-
нить повреждения и травмы.
A B C D Стороны места установки с препятствиями
Сторона всасывания
ПРИМЕЧАНИЕ
Показанная на рисунке 1 площадь свободного
пространства, необходимого для проведения
технического обслуживания, приведена для
работы на охлаждение при 35°C.
