RXYQ5~18P9W1B + RXYHQ12P9W1B + RXHQ8~18P9W1B
Система кондиционирования VRVIII
4PW67902-1 – 01.2011
Инструкция по монтажу
10

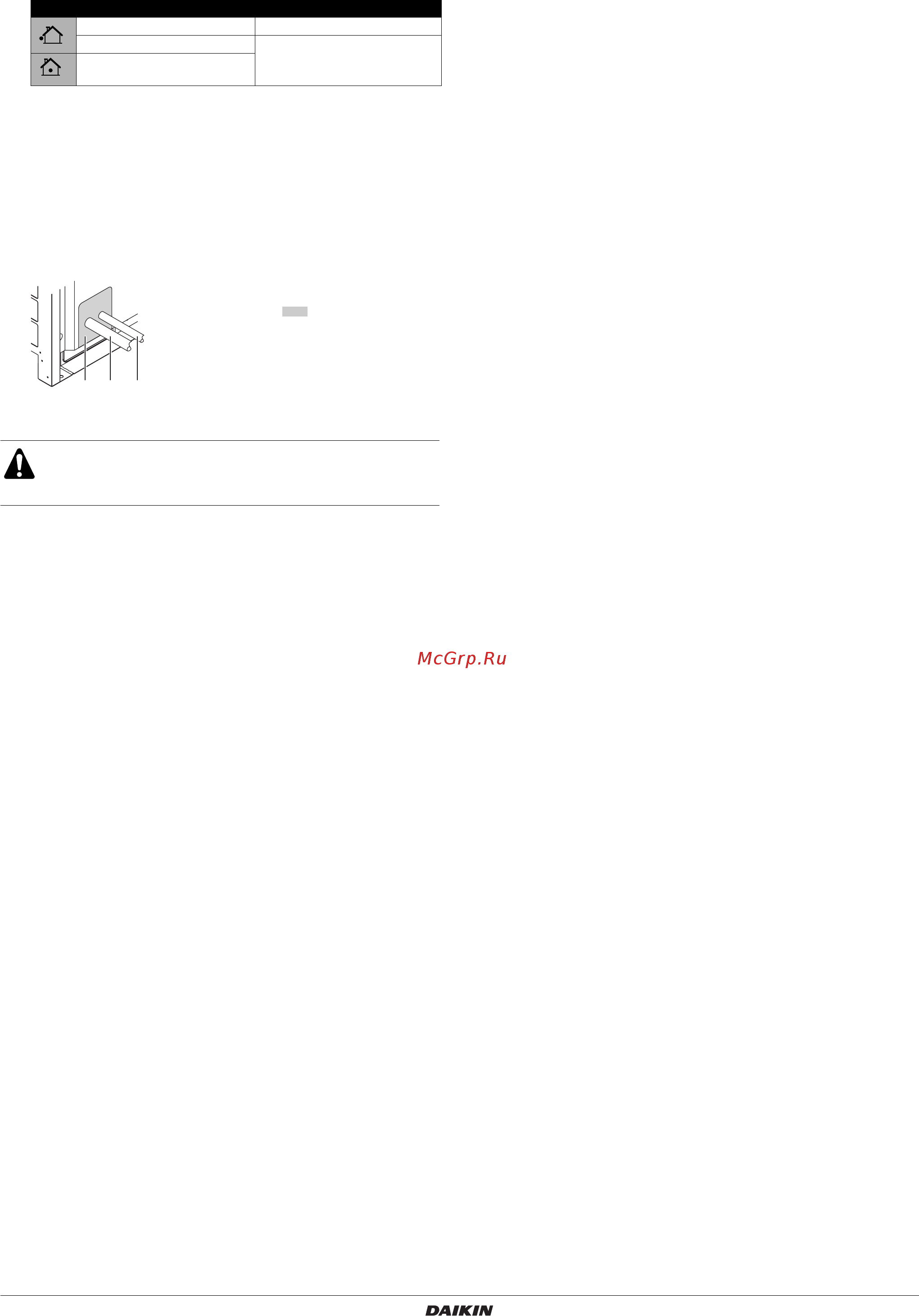

6.5. При монтаже труб защищайте систему от
загрязнения
■ Проследите, чтобы в нее не попадали влага и грязь.
■ Обратите особое внимание на места прохождения труб
через стены.
■ Заблокируйте все щели в отверстиях выхода труб
и электропроводки с помощью герметизирующего
материала (приобретается на внутреннем рынке).
(В противном случае производительность агрегата
снизится, также возможно проникновение в машину
мелких животных.)
Пример: вывод трубопровода через переднюю панель
Длительность монтажа Способ защиты
Более месяца Пережатие трубопровода
Менее месяца Пережатие или заклеивание
трубопровода
Независимо от
длительности
После подсоединения всех труб убедитесь в отсутст-
вии утечки газа. Проведите проверку на утечку газа
с помощью азота.
123
1 Заглушите места, помеченные
цветом « »
(если трубопровод выводится
через переднюю панель)
2 Трубопровод газообразного
хладагента
3 Трубопровод жидкого
хладагента
