Инструкция по монтажу
9
RXYQ5~18P9W1B + RXYHQ12P9W1B + RXHQ8~18P9W1B
Система кондиционирования VRVIII
4PW67902-1 – 01.2011

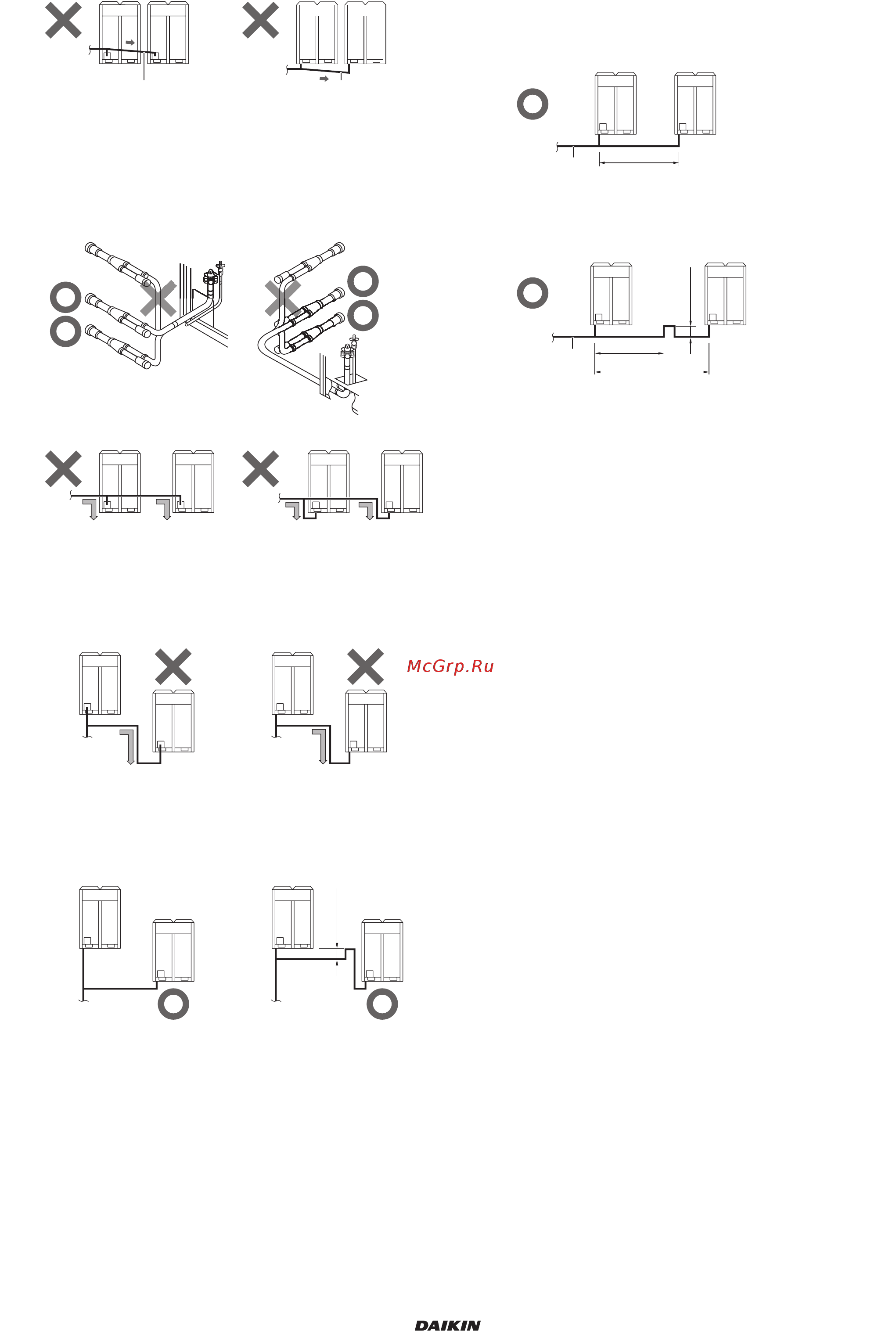

Недопустимые схемы: замените на схему 1 или 2
■ Во избежание задержки масла у самого дальнего
наружного агрегата всегда подсоединяйте запорный
клапан и трубы между наружными агрегатами по одной
из 4 допустимых схем, показанных на рисунке ниже.
Недопустимые схемы: замените на схему 1 или 2
Измените на одну из конфигураций, показанных на
рисунках ниже
Правильная конфигурация
■ Если длина трубопровода между наружными агрегатами
превышает 2 м, создайте в трубопроводе газообразного
хладагента в пределах 2 м от комплекта подъем не
менее чем в 200 мм.
- Если ≤2 м
- Если ≥2 м
5 Разветвление трубопровода хладагента
■ Указания по установке разветвительного комплекта см.
в прилагаемой к нему инструкции по монтажу.
(Смотрите рисунок 13)
Соблюдайте перечисленные ниже условия:
- монтируйте рефнет-тройник так, чтобы ответвления
располагались либо горизонтально, либо
вертикально,
- монтируйте рефнет-коллектор так, чтобы
ответвления располагались горизонтально.
■ Монтаж комплекта для подсоединения нескольких
агрегатов
(Смотрите рисунок 17)
- Монтируйте соединения горизонтально, чтобы
предупредительная табличка, прикреплённая
к соединению, оказалась сверху.
Не наклоняйте соединение более чем на 15°
(см. вид A).
Не монтируйте соединение вертикально (см. вид B).
- Проследите за тем, чтобы после соединения
трубопровод был абсолютно прямым на участке не
менее 500 мм. Прямой участок не менее 500 мм
можно обеспечить только если на месте подсоеди-
нён прямой трубопровод длиной не менее 120 мм.
- Неправильный монтаж может привести к сбоям
в работе наружного агрегата.
6 Ограничения по длине трубопроводов
Убедитесь в том, что перепады высот, общая длина трубо-
проводов и длина труб после разветвления укладываются
в пределы, указанные в разделе "6.6. Пример
подсоединения" на странице 11.
1
1
2
2
1 К внутреннему агрегату
2 Трубы между наружными агрегатами
1
1
22
2 2
1 К внутреннему агрегату
2 Масло собирается у самого дальнего наружного
агрегата
11
22
1 К внутреннему агрегату
2 Масло собирается у самого дальнего наружного
агрегата, когда система останавливается.
11
≥200 mm
1 К внутреннему агрегату
1 Горизонтальная поверхность
1
≤2 m
2
1 К внутреннему агрегату
2 Трубы между наружными агрегатами
1
2
≤2 m
≥2 m
≥200 mm
1 К внутреннему агрегату
2 Трубы между наружными агрегатами
