RXYQ5~18P9W1B + RXYHQ12P9W1B + RXHQ8~18P9W1B
Система кондиционирования VRVIII
4PW67902-1 – 01.2011
Инструкция по монтажу
8
3 Установлен один наружный агрегат:
В случае RXYQ5 + RX(Y/H)Q8~18 + RXYHQ12
(Смотрите рисунок 8)
■ Подсоединение спереди:
Для подсоединения снимите крышку запорного клапана.
■ Подсоединение снизу:
Освободите выбивные отверстия в нижней раме и
пропустите трубопровод под нижней рамой.
■ Обработка вспомогательного патрубка газообразного
хладагента (2)
Только в случае подсоединения сбоку — обрежьте вспомо-
гательный патрубок газообразного хладагента (2) как
показано на рисунке 11.
4 Система с несколькими наружными агрегатами:
RX(Y/H)Q20~54 + RXYHQ16~36
■ Подсоединение спереди:
Для подсоединения снимите крышку запорного клапана.
(Смотрите рисунок 8)
■ Подсоединение снизу:
Освободите выбивные отверстия в нижней раме и
пропустите трубопровод под нижней рамой. (Смотрите
рисунок 8)
4.1 Рекомендации по соединению труб между наружными
агрегатами (система с несколькими наружными
агрегатами)
■ Агрегаты мощностью 5 л.с. не могут использоваться как
независимые в системе с несколькими агрегатами.
■ Для монтажа трубных соединений между наружными
агрегатами необходим дополнительный комплект
BHFQ22P1007/1517 для подключения нескольких наруж-
ных агрегатов. При монтаже труб следуйте указаниям,
приведенным в инструкции по монтажу, прилагаемой
к этому комплекту.
■ Приступайте к монтажу труб только после изучения
ограничений, приведённых здесь и в главе
"6.4. Подсоединение трубопроводов хладагента" на
странице 7, а также следуйте указаниям инструкции по
монтажу, прилагаемой к комплекту.

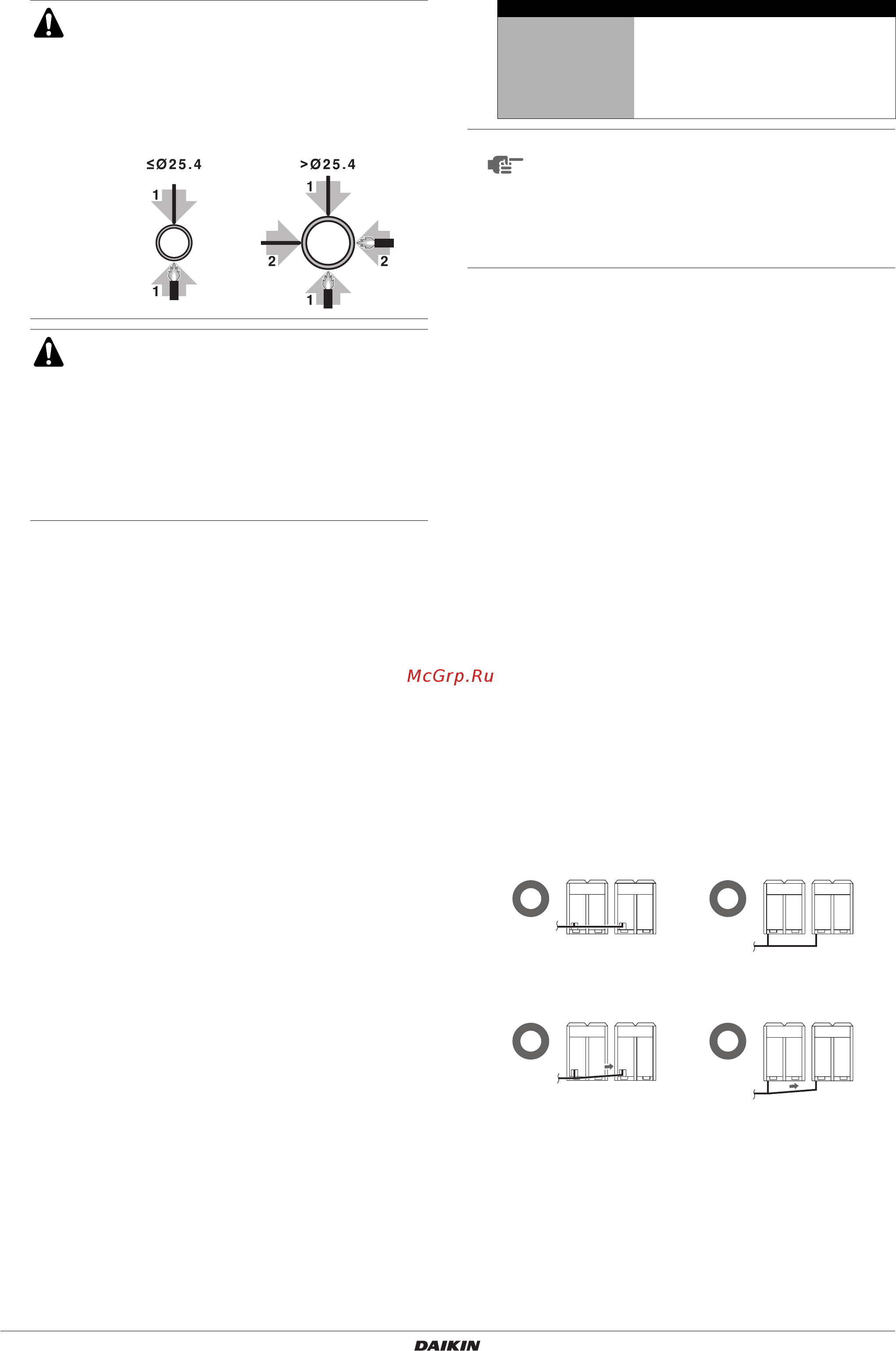

4.2 Возможные ограничения и схемы монтажа
■ Трубы, проходящие между наружными агрегатами,
должны быть проложены ровно или с небольшим
смещением вверх во избежание задержки в них масла.
Схема 1
Схема 2
Рекомендации по соединению трубопроводов
■ Сначала выполните пайку у запорного
клапана контура газообразного хладагента,
затем — у запорного клапана контура
жидкого хладагента.
■ Наносите твёрдый припой, как показано на
рисунке.
■ При проведении работ по прокладке труб не
забудьте воспользоваться входящими
в комплект поставки вспомогательными
патрубками.
■ Проследите за тем, чтобы трубы, смонтиро-
ванные на месте, не соприкасались с другими
трубами на нижней или боковой панели. Во
избежание контакта с корпусом защитите
трубы соответствующей изоляцией, особенно
при подсоединении снизу или сбоку.
A Подсоединение спереди
Для подсоединения снимите крышку запорного клапана.
B Подсоединение снизу:
Освободите выбивные отверстия в нижней раме и
пропустите трубопровод под нижней рамой
1 Запорный клапан на стороне газообразного хладагента
2 Запорный клапан на стороне жидкого хладагента
3 Сервисный порт для дозаправки хладагента
4 Вспомогательный патрубок газообразного хладагента (1)
5 Вспомогательный патрубок газообразного хладагента (2)
6 Вспомогательный патрубок жидкого хладагента (1)
7 Вспомогательный патрубок жидкого хладагента (2)
8 Пайка
9 Трубопровод газообразного хладагента (приобретается на
внутреннем рынке)
10 Трубопровод жидкого хладагента (приобретается на
внутреннем рынке)
11 Освободите выбивные отверстия (воспользуйтесь молотком)
1 Вспомогательный патрубок газообразного хладагента
2 Место обрезки
3 Трубопровод газообразного хладагента (приобретается
на внутреннем рынке)
4 Основание
Модель A B C D
RXYQ5
(мм)
166 16 199 246
RX(Y/H)Q8
(мм)
156 17 188 247
RX(Y/H)Q10
(мм)
156 23 192 247
RX(Y/H)Q12
(мм)
150 29 192 247
RX(Y/H)Q14~18
+ RXYHQ12
(мм)
150 29 192 251
ПРИМЕЧАНИЕ
■ При подсоединении трубопроводов на месте
эксплуатации системы используйте вспомога-
тельные патрубки.
■ Проследите за тем, чтобы трубопроводы,
проложенные на месте эксплуатации системы,
не входили в контакт с другими трубами,
основанием и боковыми панелями агрегата.
1
1
1 К внутреннему агрегату
1
1
1 К внутреннему агрегату
