• Наружные блоки • Тепловой насос VRV
®
• RXYSQ4-6PA7V1B
• Системы VRV
®
• Наружные блоки
18

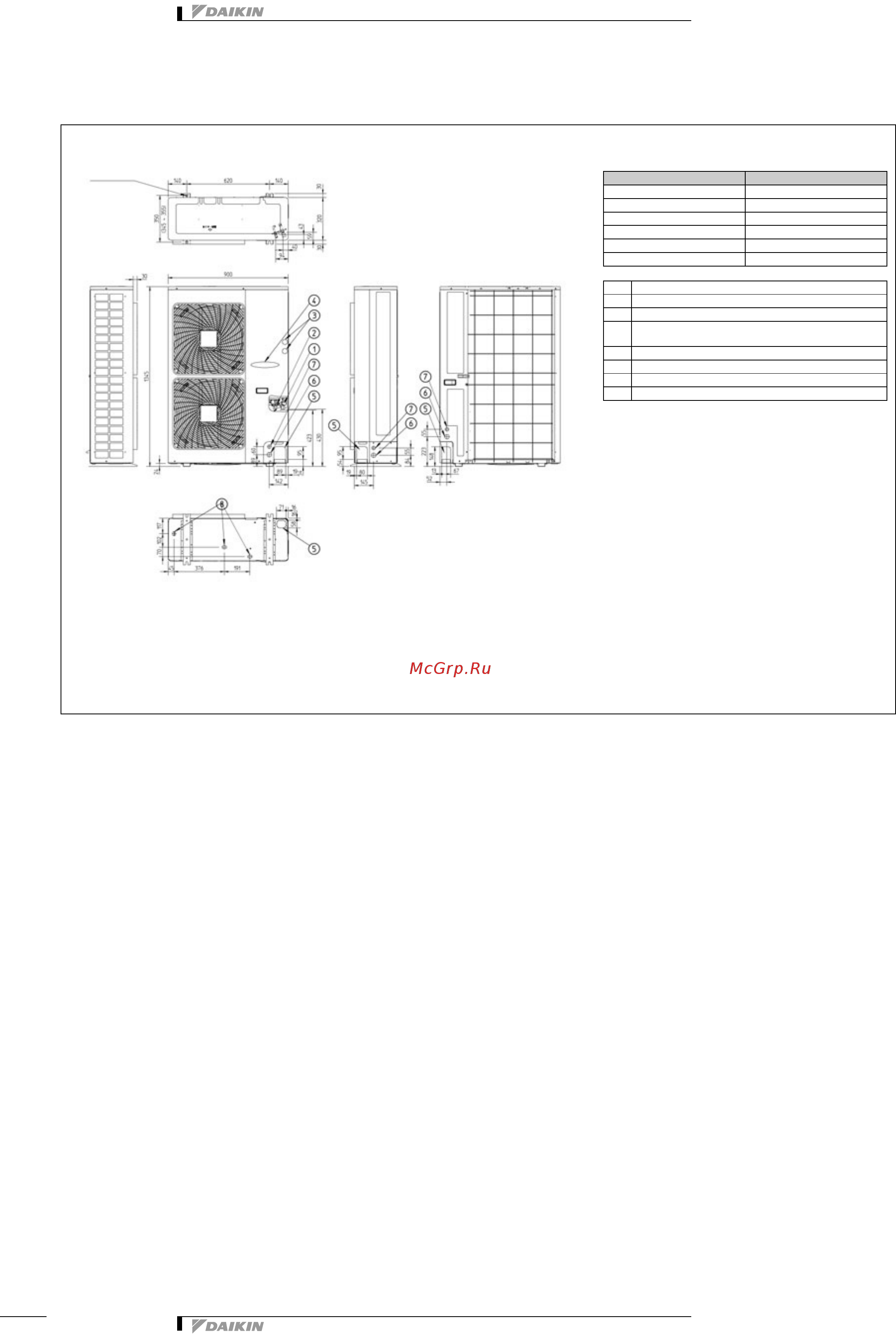

4 Чертеж в масштабе и центр тяжести
4 - 1 Чертеж в масштабе
RXYSQ-PAV1/PAY1
3TW30374-1
МОДЕЛЬ А
RXYSQ4PA7V1B O15,9 РАСТРУБ
RXYSQ5PA7V1B O15,9 РАСТРУБ
RXYSQ6PA7V1B O19,1 ПАЙКА
RXYSQ4PA7Y1B O15,9 РАСТРУБ
RXYSQ5PA7Y1B O15,9 РАСТРУБ
RXYSQ6PA7Y1B O19,1 ПАЙКА
1 Соединение трубки для газа А
2 Соединение трубки для жидкости O9,5 Факел
3Портобслуживания (вблоке) (2х)
4
Клемма соединения электронных компонентов и вывод
заземления М5 (в распределительной коробке)
5Входдлятрубыподачихладагента
6 Вход питания (выбиваемое отверстие O34)
7
Вход проводов управления (выбиваемое отверстие O27)
8Сливноеотверстие
Отверстие для анкерного болта 4-M12
