• Системы VRV
®
• Наружные блоки
27
• Наружные блоки • Тепловой насос VRV
®
• RXYSQ4-6PA7V1B
8 Установка

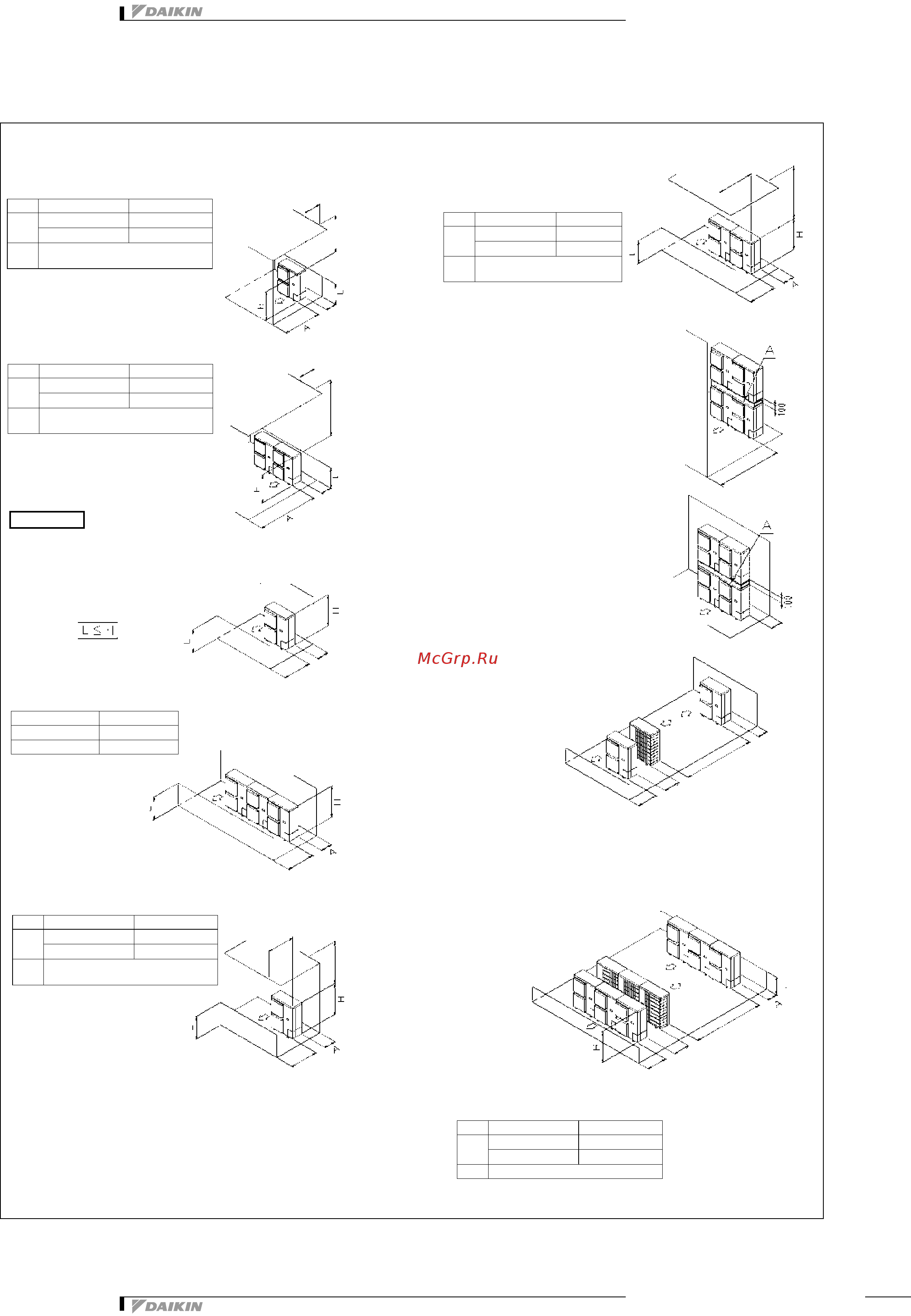

8 - 1 Место для обслуживания
(a) Однорядная автономная установка.
(b) Ряды последовательной установки
(2 и более).
1 Последовательная
установка.
Отношения между H, A и L
следующие.
LA
L ≤ H
0<L≤ 1/2 H 250
1/2H<L≤ H 300
H<L
Должно выполняться следующее
соотношение:L<=H
4. Двухъярусная установка
(a) Препятствие на стороне подачи.
Закрыть проем A(проем между
верхним и нижним наружным блоками)
для предотвращения прохода
подаваемого воздуха.
Не устанавливайте более двух ярусов..
Отношения между H, A и L следующие.
LA
L ≤ H
0<L≤ 1/2 H 250
1/2H<L≤ H 300
H<L Не устанавливается
(b) Препятствие только на стороне
всасывания.
Закрыть проем A(проем между
верхним и нижним наружным блоками)
для предотвращения прохода
подаваемого воздуха.
Не устанавливайте более одного верхнего
яруса..
5. Многорядная последовательная
установка (на крыше здания и
т.д.).
RXYSQ-PV
(b) Также препятствие выше
Закройте снизу монтажную раму, чтобы
туда не проходил подаваемый воздух.
Для этой серии можно установить только
два блока.
1 Автономная установка.
2 Последовательная установка (2 и более).
Отношения между H, A и L следующие.
LA
L ≤ H
0<L≤ 1/2 H 750
1/2H<L≤ H 1000
H<L
Должно выполняться следующее
соотношение:L<=H
Отношения между H, A и L следующие.
LA
L ≤ H
0<L≤ 1/2 H 1000
1/2H<L≤ H 1250
H<L
Должно выполняться следующее
соотношение:L<=H
Схема 2
Если препятствие на стороне подачи
ниже блока.
(На стороне воздухозабора отсутствует
предела по высоте для препятствий.)
(a) Препятствие выше отсутствует.
1 Автономная установка.
2 Последовательная установка (2 и
более).
Отношения между H, A и L следующие.
LA
0<L≤ 1/2 H 250
1/2H<L≤ H 300
(b) Также препятствие выше.
1 Автономная установка.
Отношения между H, A и L следующие.
LA
L ≤ H
0<L≤ 1/2 H 100
1/2H<L≤ H 200
H<L
Должно выполняться следующее
соотношение:L<=H
Закройте снизу монтажную раму, чтобы
туда не проходил подаваемый воздух.
Закройте снизу монтажную раму, чтобы
туда не проходил подаваемый воздух.
Закройте снизу монтажную раму, чтобы туда
не проходил подаваемый воздух.
Для этой серии можно установить только два
блока.
Не более 500
250 иболее
Не более 500
300 иболее
100 и более
500 и более
1500 иболее
1000 и более
Не более 500
Не более 500
1500 иболее
Дренажные трубы
размер конструкции
1000 и более
300 и более
1000 иболее
200 иболее
2000 иболее
100 иболее
3000 иболее
600 и более
1500 иболее
1000 и более
100 и более
1000 и более
1000 и более
3D045696C
Дренажные трубы
размер конструкции
