• Наружные блоки • Тепловой насос VRV
®
• RXYSQ4-6PA7V1B
• Системы VRV
®
• Наружные блоки
26
8 Установка
8 - 1 Место для обслуживания
3D045696C
(2) Последовательная установка (2 и более)
(b) Также препятствие
выше.
1 Автономная установка
2 Последовательная
установка (2 и более).
3. Если есть препятствия на стороне всасывания и
нагнетания:
(a) Препятствие выше отсутствует.
RXYSQ-PV

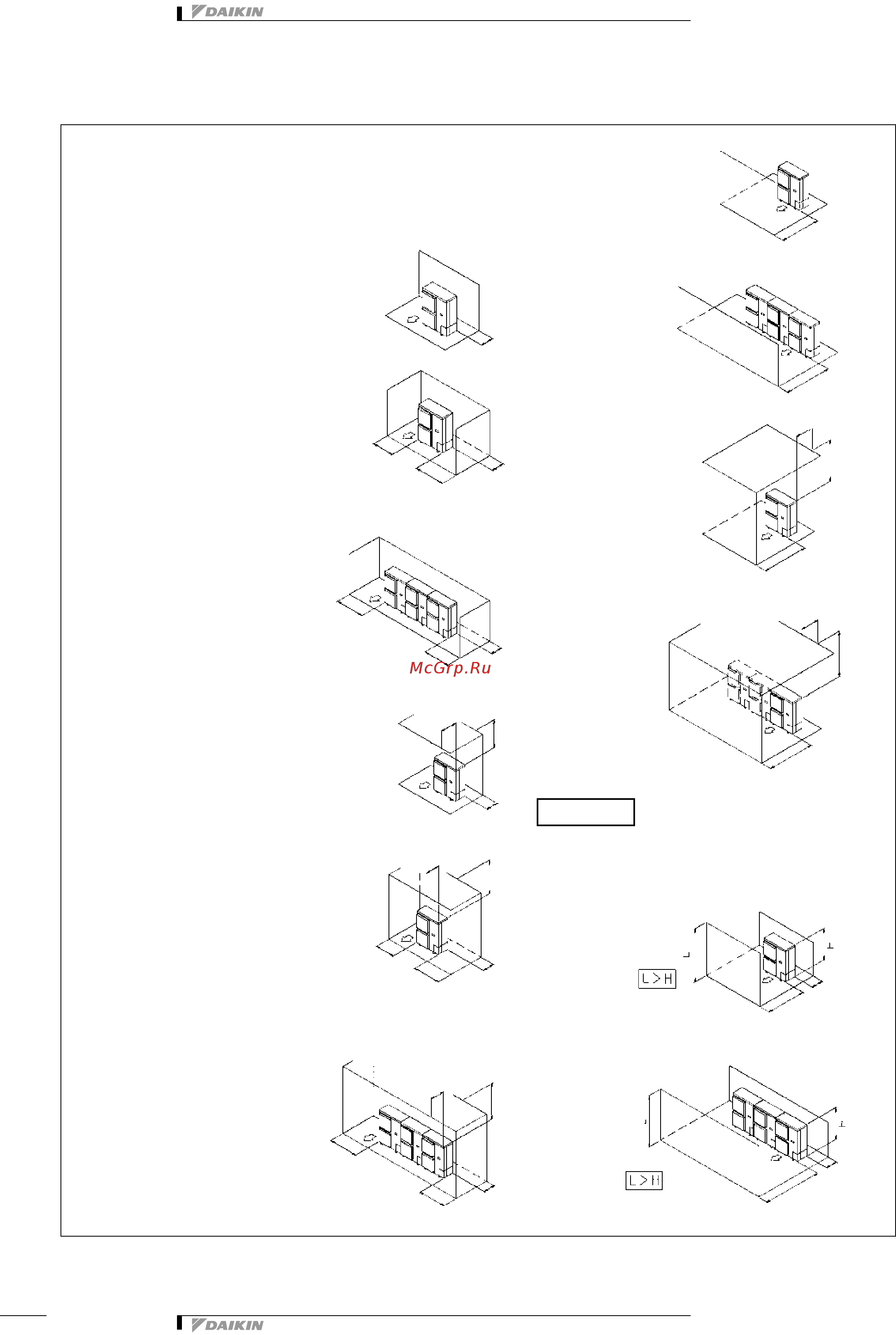

Требуемое место для монтажа
Единицей измерения значений является мм.
1. Если есть препятствие на стороне всасывания
+ Препятствие на стороне
всасывания и с обеих сторон.
+ Препятствие на стороне
всасывания и с обеих
сторон.
1 Автономная установка.
2 Последовательная
установка (2 и более).
(a) Препятствие выше отсутствует
Если высота препятствий на стороне подачи больше
высоты блока.
(На стороне воздухозабора отсутствует предела по
высоте для препятствий.)
2 Последовательная установка
(2 и более).
Схема 1
2 Последовательная установка (2 и
более).
+ Препятствие с обеих сторон
(b) Также препятствие выше.
1 Автономная установка
+ Препятствие на стороне
всасывания,.
1 Автономная установка
+ Препятствие только на стороне
всасывания.
(2) Если есть препятствие на
стороне подачи
Не менее 100
Не менее 100
Не менее 100
Не менее 100
300 иболее
1000 и более
100 и более
Не более 500
150 иболее
Не более 500
Не менее 150
Не менее 150
300 иболее
Не более 500
200 иболее
1000 и более
500 иболее
500 и более
1000 иболее
1000 и более
Не более 500
1000 и более
Не более 500
100 иболее
500 и более
300 иболее
1000 иболее
1000 и более
1000 и более
1000 и более
1000 и более
200 и более
+ Препятствие с обеих сторон.
(a) Препятствие выше
отсутствует
(1) Автономная
установка
