Инструкция по монтажу
9
RXYSQ4~6PA7V1B + RXYSQ4~6PA7Y1B
Система кондиционирования VRVIII-S
4PW40730-1A

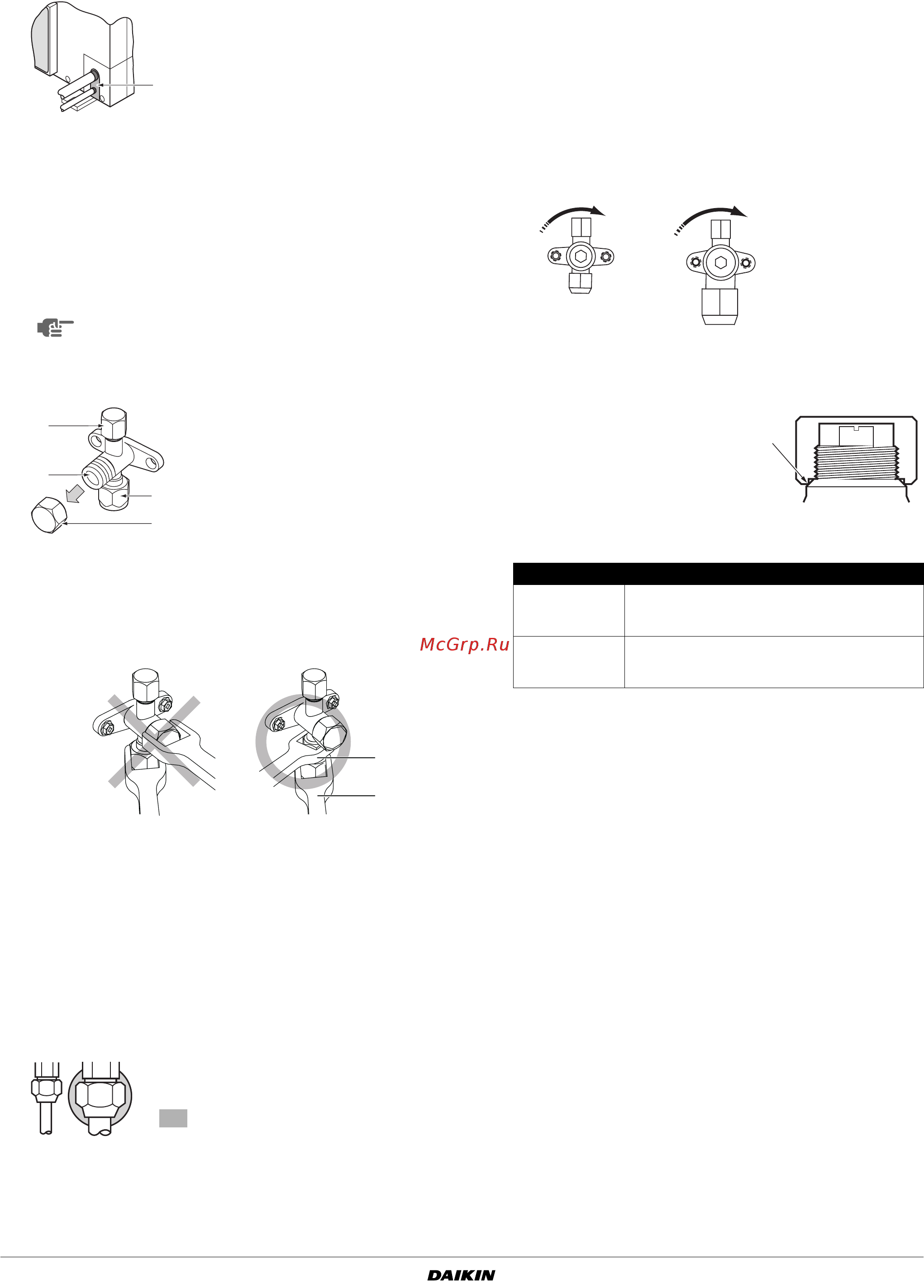

9.1. Не допускайте проникновения посторонних
предметов
Загерметизируйте все отверстия, через которые проходят
трубы, шпатлевкой или изоляционным материалом
(приобретается на внутреннем рынке) как показано на рисунке.
Проникнувшие в наружный блок насекомые и мелкие животные
могут вызвать короткое замыкание в электрическом щитке.
9.2. Рекомендации по использованию запорного
вентиля
■ Перед отправкой с завода запорные вентили для трубо-
проводов, соединяющих внутренние блоки с наружным,
закрываются.
На этом рисунке показаны части запорного вентиля и
перечислены их названия.
■ Если для затяжки и ослабления накидных гаек будет
использоваться только динамометрический ключ, грани
могут деформироваться, поэтому перед использованием
динамометрического ключа всегда фиксируйте запорный
клапан обычным гаечным ключом.
Не одевайте гаечный ключ на крышку клапана.
Не прикладывайте усилия к крышке вентиля, это может
привести к утечке хладагента.
■ При работе в режиме охлаждения при низкой температуре
окружающей среды, а также при работе в других условиях
под низким давлением, используйте силиконовую подушку
или аналогичные средства, чтобы предотвратить
замерзание накидной гайки запорного вентиля в контуре
газообразного хладагента (см. рисунок). Замерзание
накидной гайки может привести к утечке хладагента.
9.3. Как пользоваться запорным клапаном
Используйте шестигранные гаечные ключи шириной 4 мм и
6 мм.
■ Открытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и
поверните ее против часовой стрелки.
2. Поворачивать штангу следует до упора. Вентиль открыт.
■ Закрытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и
поверните ее по часовой стрелке.
2. Поворачивать штангу следует до упора. Вентиль закрыт.
9.4. Рекомендации по использованию крышки
вентиля
■
В месте, указанном стрелкой,
крышка обеспечивает герметичное
соединение.
Следите за тем, чтобы не
повредить ее.
■ По окончании работы с вентилем обязательно затяните
крышку.
■ После затяжки крышки проверьте, чтобы не было утечки
хладагента.
9.5. Рекомендации по использованию сервисного
порта
По окончании работы установите крышку вентиля на место и
затяните ее.
Момент затяжки: 11,5~13,9 Н•м
1 Шпатлевка или изоляционный
материал (приобретается на
внутреннем рынке)
Не забудьте открыть вентиль при запуске
системы.
1 Сервисный порт
2 Запорный вентиль
3 Соединение с трубопроводом
4 Крышка вентиля
1 Гаечный ключ
2 Динамометрический ключ
Силиконовая уплотнительная подушка
(проверьте, чтобы не осталось зазоров)
1
3
4
1
2
1
2
Направление закрытия
Трубопровод
жидкого
хладагента
Трубопровод
газообразного
хладагента
Момент затяжки
Трубопровод
жидкого
хладагента
13,5~16,5 Н•м
Трубопровод
газообразного
хладагента
22,5~27,5 Н•м
