Инструкция по монтажу
25
RXYSQ4~6PA7V1B + RXYSQ4~6PA7Y1B
Система кондиционирования VRVIII-S
4PW40730-1A
14. Предосторожности при утечке
холодильного агента
(здесь изложены примечания по утечке холодильного агента).
14.1. Введение
Установщик и специалист по эксплуатации должны
принять меры по защите от утечки в соответствии
с местными нормативами и стандартами. Если местных
нормативов на этот счет не существует, можно
руководствоваться приведенными ниже стандартами.
В системе VRV, как и в других системах кондиционирования
воздуха, используется хладагент R410A. Находясь внутри
системы, холодильный агент R410A является абсолютно без-
опасным, нетоксичным и непожароопасным веществом. Тем не
менее помещение, в котором устанавливается кондиционер,
должно быть достаточно большим. Большая площадь помеще-
ния поможет избежать превышения максимально допустимого
уровня концентрации хладагента в случае его утечки, а также
превышения соответствующих нормативов, установленных
местными инструкциями и стандартами.
14.2. Максимально допустимый уровень
концентрации
Максимально допустимый уровень концентрации холодильного
агента зависит от объема помещения, в котором может
произойти утечка.
Единица измерения концентрации - кг/м
3
(масса газообразного
хладагента в кг на объем в 1 м
3
занятого им пространства).
Уровень концентрации не должен превышать максимально
допустимый.
По соответствующему европейскому стандарту максимально
допустимый уровень концентрации холодильного агента
R410A составляет 0,44 кг/м
3
.
Особе внимание следует уделять подвалам и другим
местам, в которых возможно скопление хладагента,
поскольку он тяжелее воздуха.
14.3. Методика расчета максимальной
концентрации хладагента
Проверьте максимальный уровень концентрации, выполнив
последовательно действия с 1 по 4, и в случае необходимости
примите соответствующие меры.
1 Рассчитайте количество холодильного агента (в кг),
заправленного отдельно в каждую систему.
2 Определите объем наименьшего помещения (м
3
)
В данном случае определим объем в пунктах (А) и (В) как
отдельных комнат или когда нет маленьких комнат.
3 Концентрация хладагента рассчитывается как результат
вычисления пункта 1 и 2, упомянутых ранее.
Если результат вышеописанного расчета превышает
значение максимально допустимого уровня концентрации,
проведите такой же расчет для второго, затем для третьего
большего по объему помещения и т.д. до тех пор, пока
полученный результат не станет меньше этого значения.

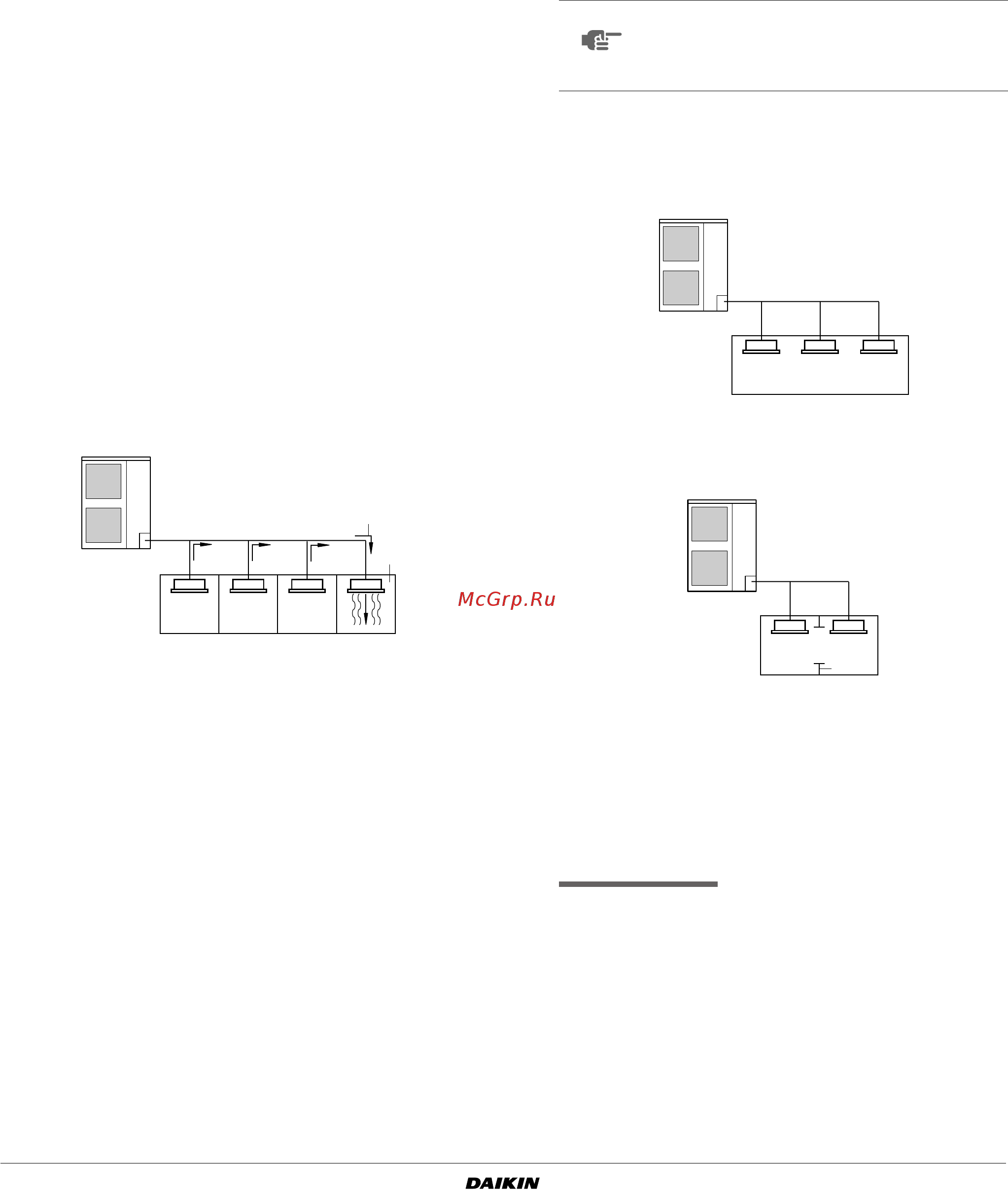

1 направление потока хладагента
2 помещение, в котором происходит утечка (весь холодильный
агент из системы вытекает в помещение)
2
1
количество
хладагента
в одноблочной
системе
(количество
хладагента,
заправленного
на заводе)
+
количество
хладагента,
дозаправленного
при монтаже
(количество
хладагента,
дозаправленного
в соответствии
с длиной и
диаметром труб)
=
общее
количество
хладагента в
системе (кг)
ПРИМЕЧАНИЕ
Если система состоит из 2 полностью незави-
симых систем, то в расчете принимается
количество хладагента каждой системы
в отдельности.
A. Когда нет маленьких комнат
B. Когда комнаты соединены между собой
достаточно большим открытым проемом, через
который поток воздуха может свободно
циркулировать.
1 открытый проем между комнатами
2 частичное перекрытие
(Когда открытая часть составляет более 15% от полной
площади перегородки)
общее количество
хладагента в системе
объем (м
3
)
наименьшей комнаты,
в которой установлен
внутренний блок
≤
максимальной уровень
концентрации (кг/м
3
)
1
2
