Инструкция по монтажу
19
RXYSQ4~6PA7V1B + RXYSQ4~6PA7Y1B
Система кондиционирования VRVIII-S
4PW40730-1A
RXYSQ4~6PA7V1B: Оборудование соответствует
EN/IEC 61000-3-12
(1)
.
Электрическое подключение: провода управления и
выбор режима «охлаждение»/«нагрев»
См. рисунок 10.
Установка режима «охлаждение»/«нагрев»
1 Установка режимов «охлаждение»/«нагрев» с пульта
дистанционного управления, подключенного к внутреннему
блоку.
Оставьте переключатель (DS1-1) на плате наружного блока
в положении IN/D UNIT, установленном производителем.
(Смотрите рисунок 11).
2 Установка режима охлаждения/нагрева при помощи
переключателя охлаждения/нагрева.
Подключите пульт управления (в комплект поставки не
входит) к клеммам A/B/C и установите переключатель (DS1-1)
на плате наружного блока в положение OUT/D UNIT.
(Смотрите рисунок 12).
Проводка, идущая из внутренних блоков, должна быть
подключена к клеммам F1/F2 (внутренний-наружный)
платы наружного блока.
После монтажа соединительных проводов внутри блока
обмотайте их вокруг трубопроводов газообразного
хладагента с помощью отделочной ленты как показано на
рисунке 14.
Для вышеупомянутой проводки используйте виниловые шнуры
с экраном от 0,75 до 1,25 мм
2
или двухжильные кабели
(трехжильные кабели можно использовать только для пульта
дистанционного управления переключением между режимами
«охлаждение»/«нагрев»).
(1) Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным системам общего
пользования, со входным током >16 A и ≤75 A на фазу.

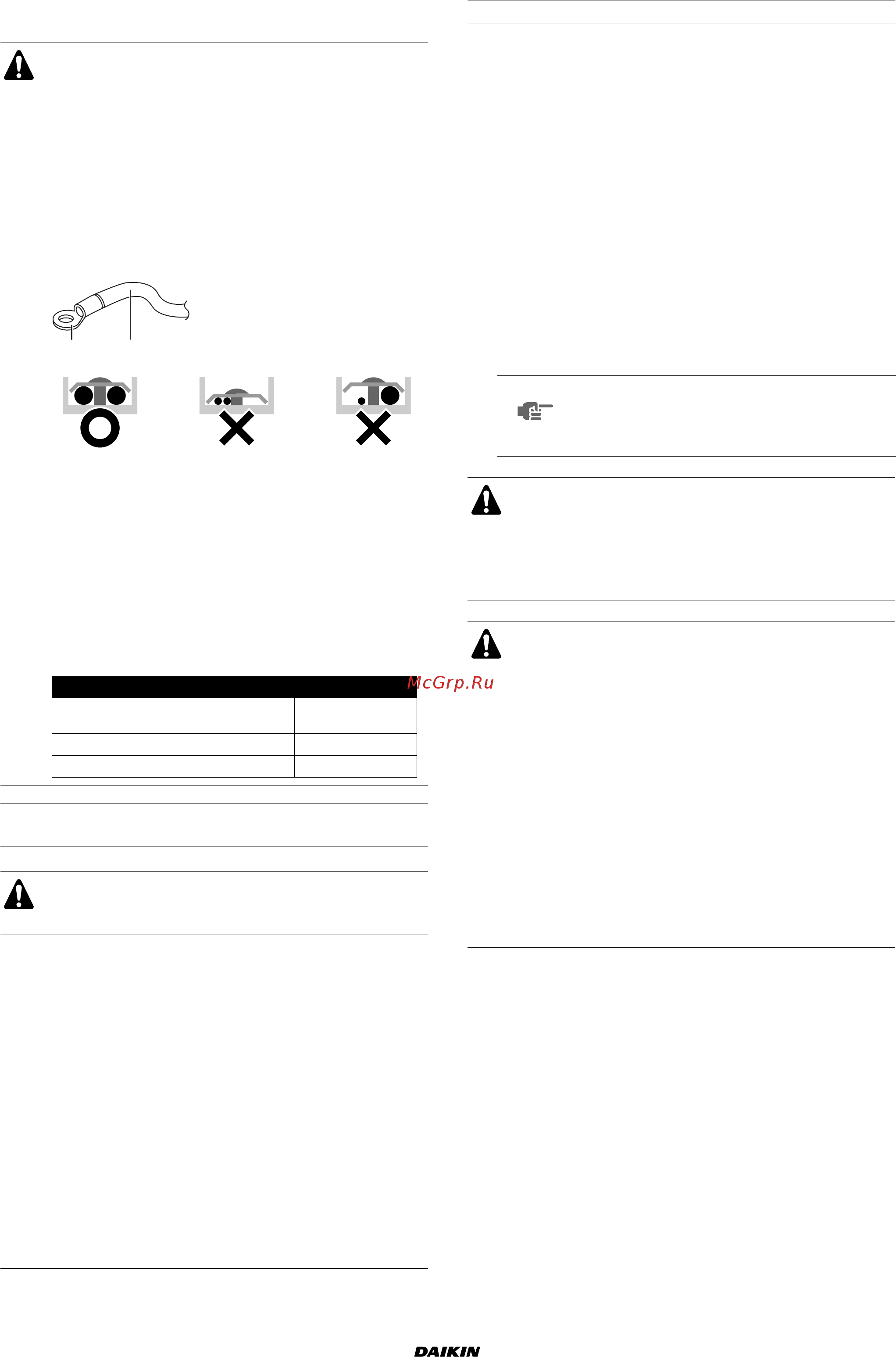

Рекомендации по прокладке электропроводки
Для подключения к клеммной колодке электро-
питания используйте круговые обжимные клеммы.
Если таких клемм нет в наличии, следуйте
приведенным ниже инструкциям.
Не подключайте к клеммной колодке электро-
питания провода разной толщины (люфт
в контактах проводки электропитания может
вызвать избыточный нагрев).
Подключать провода одинаковой толщины
следует как показано на рисунке ниже.
Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
Для затяжки винтов клемм используйте соот-
ветствующую отвертку. Отвертка с маленькой
головкой сорвет прорези и сделает адекватную
затяжку невозможной.
Излишнее затягивание винтов клемм может
привести к их поломке.
Моменты затяжки винтов клемм смотрите
в приведенной ниже таблице.
Если при подключении кабеля к клеммной колодке на
плате применить излишнюю силу, это может привести
к повреждению платы.
1 Переключатель «охлаждение»/«нагрев»
2 Печатная плата наружного блока
3 Соблюдайте полярность
4 Используйте провода в металлической оплетке
(экранированные) (2 провода) (неполярные)
5 Клеммная колодка (приобретается на внутреннем рынке)
12
1 Круговая обжимная
клемма
2 Провод электропитания
Момент затяжки (Н•м)
M5 (Клеммная колодка
электропитания/провод заземления)
2,39~2,92
M4 (Экранированное заземление) 1,18~1,44
M3,5 (Колодка кабелей управления) 0,79~0,97
1 Пульт дистанционного управления
1 Переключатель режимов «охлаждение»/«нагрев»
ПРИМЕЧАНИЕ
Когда селектор охлаждения/нагрева
установлен в положение нагрева, нельзя
выбрать охлаждение с помощью пульта
дистанционного управления.
Для работы в режиме низкого уровня шума и работы
по требованию необходимо дополнительно установить
адаптер внешнего управления наружным агрегатом
(DTA104A61/62).
Более полную информацию смотрите в инструкции по
монтажу адаптера.
Убедитесь в том, что подключение блоков прово-
дилось проводами, длина которых находится
в пределах, указанных ниже. Если длина кабеля
соединения блока с блоком выходит за эти
пределы, возможны сбои в работе.
Максимальная длина проводов: 300 м
Общая длина проводов: 600 м
Максимальное число ответвлений: 9
Допустимо до 9 ответвлений для межблочных
кабелей. Номер устанавливается после ответ-
вления. (Смотрите рисунок 13).
Никогда не подавайте электропитание на
контакты межблочной связи. Иначе вся система
может выйти из строя.
1 Трубопровод жидкого хладагента
2 Трубопровод газообразного хладагента
3 Проводка, соединяющая блоки между собой
4 Изолятор
5 Отделочная лента
1 Ответвление
2 Подответвление
