Инструкция по монтажу
15
RXYSQ4~6PA7V1B + RXYSQ4~6PA7Y1B
Система кондиционирования VRVIII-S
4PW40730-1A
Случай 1: заправка завершена
Заправка хладагента завершена. Нажмите кнопку
и переходите к шагу 5.
Случай 2: повторная заправка
Нажмите кнопку один раз и выполните проце-
дуру автоматической заправки хладагента ещё раз,
начиная с шага 4.2.
Случай 3: заправка прервана
Что-то мешает нормальной работе:
■ Полностью ли открыт запорный клапан в контуре
циркуляции газообразного хладагента?
■ Открыт ли клапан на резервуаре с хладагентом и
клапан А?
Проверьте, была ли нажата кнопка в течение
10 минут после открытия клапанов.
■ Не заблокированы ли отверстия забора и выброса
воздуха внутреннего агрегата?
Устранив проблему, нажмите кнопку один раз и
выполните процедуру автоматической заправки хладагента
ещё раз, начиная с шага 4.2.
Случай 4: сбой
Устранив проблему, нажмите кнопку один раз и
выполните процедуру автоматической заправки хладагента
ещё раз, начиная с шага 4.2.
5 Когда заправка завершится, определите вес добавленного
хладагента и запишите это количество в табличку
с информацией о дополнительной заправке хладагента,
прикреплённую к панели с мерами предосторожности при
техобслуживании.
6 После добавления хладагента не забывайте закрывать
крышку сервисного порта. Момент затяжки крышки
составляет от 11,5 до 13,9 Н•м.
Процедура 2: Заправка при остановленном наружном
агрегате

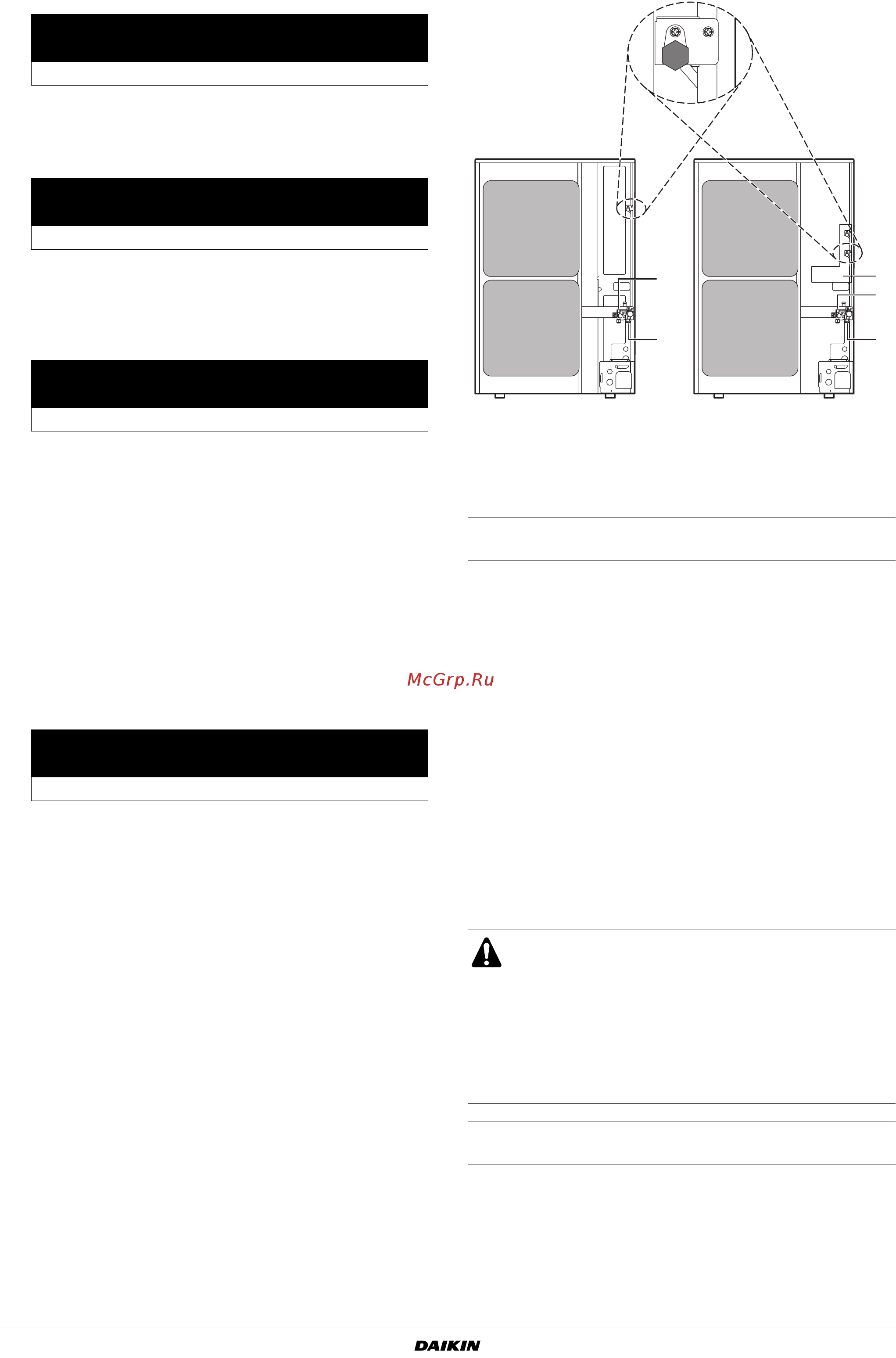

См. рисунок 6.
1 Определите вес дополнительно заправляемого хладагента
в соответствии с указаниями, приведенными в части
«Дополнительная заправка хладагента» раздела "Как
рассчитать количество хладагента для дозаправки" на
странице 11 и заправьте количество, указанное в табличке
с информацией о дополнительной заправке хладагента,
прикрепленной к агрегату.
2 После окончания вакуумирования откройте клапан А и
дозаправьте систему хладагентом в жидком состоянии
через сервисный порт на запорном клапане в контуре
жидкого хладагента, принимая во внимание следующие
замечания:
- Включите питание наружного и внутренних агрегатов.
- Проверьте, чтобы запорные клапаны в контуре жидкого
хладагента и в контуре газообразного хладагента были
закрыты.
- Остановите компрессор и дозаправьте систему хладагентом.
Процедура 3: Заправка при работающем наружном
агрегате
См. рисунок в разделе "Как подсоединить резервуар?" на
странице 13.
1 Полностью откройте запорный клапан в контуре газо-
образного хладагента и запорный клапан в контуре
жидкого хладагента. Клапан А нужно оставить полностью
закрытым.
H1P H2P H3P H4P H5P H6P H7P
Код на пульте
дистанционного
управления
wccwwww
P9
H1P H2P H3P H4P H5P H6P H7P
Код на пульте
дистанционного
управления
wcc x www
P8
H1P H2P H3P H4P H5P H6P H7P
Код на пульте
дистанционного
управления
wcc xxxw
P2
H1P H2P H3P H4P H5P H6P H7P
Код ошибки на пульте
дистанционного
управления
xwwxxxx
См. сноску
(*)
(*) Ошибка в системе прервала работу агрегата. Определите ошибку
по коду ошибки на пульте дистанционного управления. Посмотрите
значения кодов ошибок в разделе "Коды ошибок на пульте
дистанционного управления" на странице 23 и устраните проблему.
BS1 MODE
BS1 MODE
BS4 TEST
BS1 MODE
BS1 MODE
1 Сервисный порт для дозаправки хладагента
2 Запорный клапан в контуре жидкого хладагента
3 Запорный клапан в контуре газообразного хладагента
4 Панель, фиксирующая трубы
■ Во избежание поломки компрессора не заправляйте
холодильный агент сверх указанного количества.
■ Если весь объем хладагента нельзя заправить при
остановленном наружном агрегате, хладагент можно
заправить, приведя наружный агрегат в рабочее
состояние с помощью функции заправки хладагента
(см. "2 режим установки" на странице 21) и следуйте
"Процедура 3: Заправка при работающем наружном
агрегате" на странице 15.
1
2
3
2
4
3
V1 Y1
