RXYSQ4~6PA7V1B + RXYSQ4~6PA7Y1B
Система кондиционирования VRVIII-S
4PW40730-1A
Инструкция по монтажу
6
2 Подсоедините приобретаемый на внутреннем рынке вини-
ловый шланг (внутренний диаметр 25 мм) к дренажному
патрубку (А).
Если шланг имеет слишком большую длину и провисает,
аккуратно закрепите его во избежание скручивания.

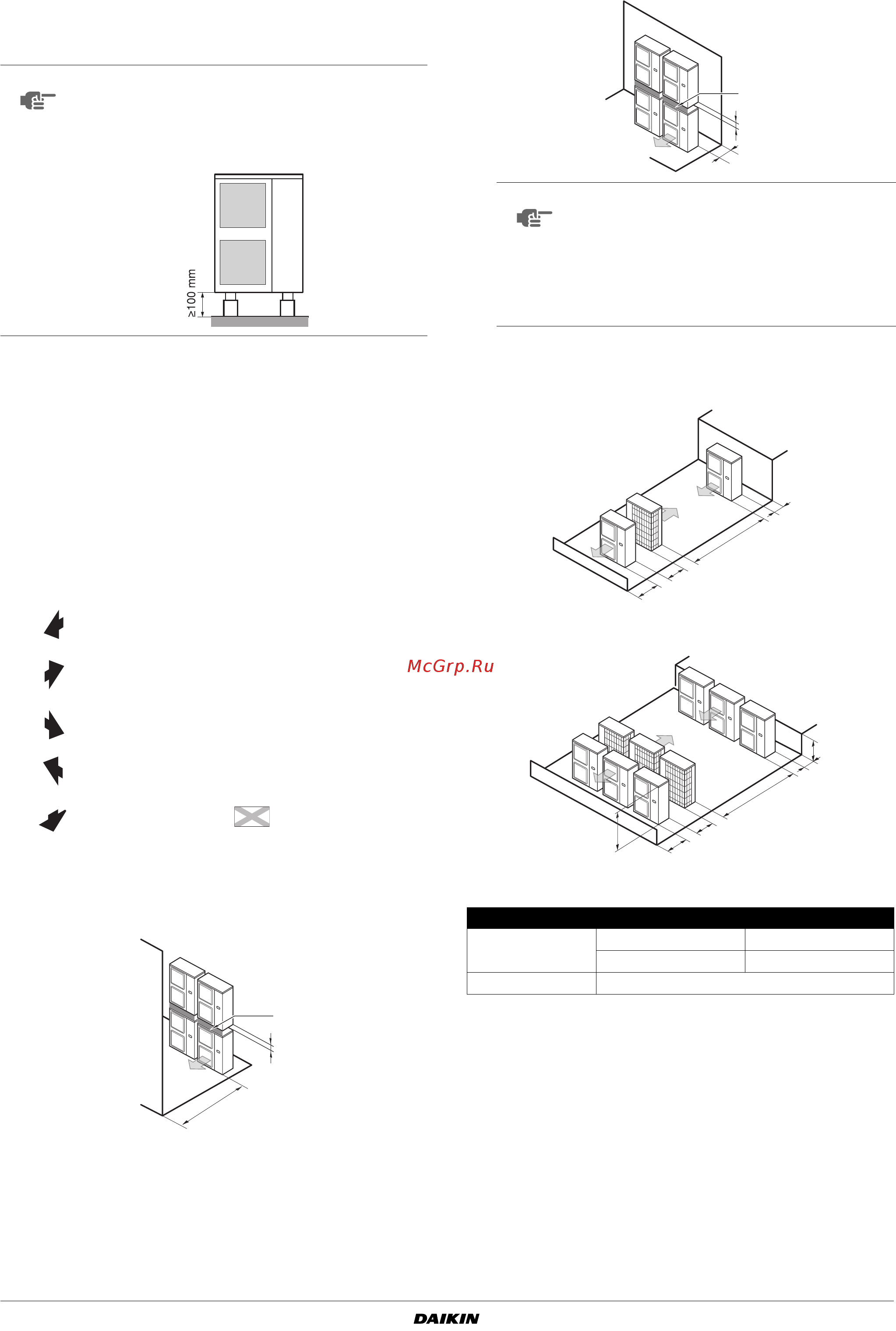

6. Свободное пространство,
необходимое для обслуживания
и монтажа
■ На рисунке 4 показано направление подсоединения
выходных трубопроводов с выходом вперед или выходом
вниз. Числовые значения приведены в мм.
■ При прокладке трубопроводов с выходом вниз оставьте
пространство в ≥250 мм справа от блока.
(A) Если блоки не устанавливаются друг на друга (Смотрите
рисунок 4)
(B) Если блоки устанавливаются друг на друга
1. При наличии препятствия напротив воздуховывода.
2. При наличии препятствия напротив воздухозаборника.
(С) При установке блоков рядами (например, на крыше
здания)
1. В случае установки в один ряд.
2. В случае установки нескольких (двух и более) блоков
в ряды параллельно друг другу.
В приводимой ниже таблице указаны соотношения размеров H,
A и L.
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного агрегата
закрыты монтажным основанием или поверх-
ностью пола, поднимите агрегат, чтобы под ним
оставалось не менее 100 мм свободного
пространства.
Препятствие со
стороны забора
воздуха
1 В таких случаях
закройте низ
монтажной рамы во
избежание повторного
всасывания
выброшенного воздуха
Препятствие со
стороны выброса
воздуха
Препятствие с левой
стороны
2 В таких случаях можно
установить только два
блока.
Препятствие с правой
стороны
3 В таких случаях по
высоте L1 ограничений
нет.
Препятствие с верхней
стороны
Такая ситуация
недопустима
✓
Имеется препятствие
≥1
000
100
A
ПРИМЕЧАНИЕ
■ Не устанавливайте блоки друг на друга.
■ Расстояние не менее 100 мм требуется
для проводки дренажного трубопровода
верхнего блока.
■ Уплотните зазор А, чтобы выбрасывае-
мый из блока воздух не мог снова попасть
в него.
L A
L≤H
0<L≤1/2H 250
1/2H<L≤H 300
H<L Установка блоков невозможна
≥300
100
A
≥
1000
≥2
00
≥2
000
≥100
≥1500
≥600
≥3000
A
H
L
