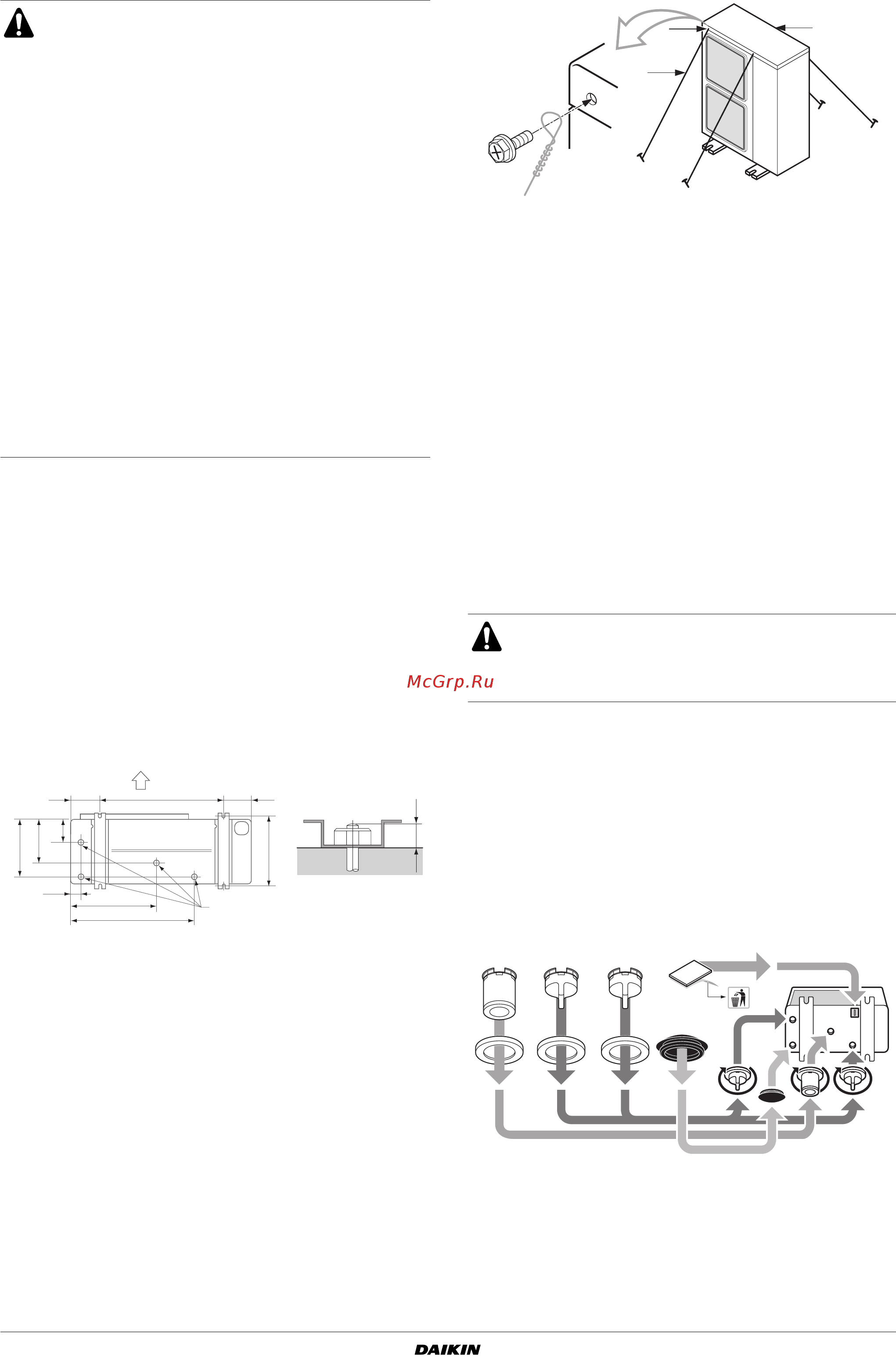

5. Предварительные операции перед
монтажом
■ Убедитесь в прочности и горизонтальности поверхности, на
которой будет установлен блок, чтобы предотвратить
излишние шумы и вибрации.
■ Прочно закрепите блок с помощью монтажных винтов, как
показано на рисунке. (Заранее приготовьте четыре ком-
плекта болтов М12, гаек и шайб из имеющихся на местном
рынке.)
■ Рекомендуется ввинтить монтажные болты таким образом,
чтобы оставалось не менее 20 мм от поверхности
фундамента.
5.1. Метод монтажа блока, предотвращающий его
падение
Если необходимы специальные меры, исключающие падение
блока, закрепите его так, как показано на рисунке.
■ заготовьте 4 растяжки, как показано ниже
■ отвинтите 4 винта крепления верхней панели блока (А и В
на рисунке)
■ проденьте винты в петли растяжек и снова надежно
затяните их
A расположение двух крепежных отверстий на передней стороне
блока
B расположение двух крепежных отверстий на задней стороне
блока
C проволока: приобретается на внутреннем рынке
5.2. Снятие транспортировочной распорки
Жёлтую транспортировочную распорку, установленную на ногу
компрессора для защиты агрегата во время перевозки,
необходимо снять. Выполните действия, показанные на
рисунке 3 и описанные ниже.
1 Немного ослабьте крепёжную гайку (B).
2 Снимите транспортировочную распорку (C) как показано
на рисунке 3.
3 Затяните крепёжную гайку (B).
5.3. Метод установки дренажных труб
В зависимости от места установки может возникнуть необходи-
мость в установке дренажной заглушки (набор дополнительных
приспособлений).
В регионах с холодным климатом не подсоединяйте к наруж-
ному агрегату дренажный шланг. В противном случае вода
в дренаже может замерзнуть, что снизит тепло-
производительность.
1 Порядок установки дренажной заглушки смотрите на схеме
ниже.
Оборудование, описываемое в настоящей инструкции,
может служить источником электрических помех, вы-
зываемых токами высокой частоты. Данное оборудо-
вание соответствует нормативам, утвержденным
в целях обеспечения разумной защиты от электро-
магнитных помех. Тем не менее отсутствие помех
в каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это оборудо-
вание и размещать электропроводку на соответст-
вующем удалении от стереофонической аппаратуры,
персональных компьютеров и т.п. (Смотрите
рисунок 2)
В некоторых исключительных случаях необходимо
соблюдать дистанцию в 3 м и более, а также использо-
вать экранированные кабели для магистральной
электропроводки и линии управления.
A Сторона выброса воздуха
B Вид снизу (мм)
C Дренажное отверстие
1 Персональный компьютер или радиоприемник
2 Плавкий предохранитель
3 Определитель утечки на землю
4 Пульт дистанционного управления
5 Переключатель режимов «охлаждение»/«нагрев»
6 Внутренний блок
20
140
117
219
289
350
(345-355)
47
140620
614
423
A
B
C
A Компрессор
B Крепёжная гайка
C Транспортировочная распорка
ПРЕДОСТЕРЕЖЕНИЕ
При работе с установленной транспортировочной
распоркой агрегат может сильно вибрировать и
издавать неестественный шум.
A Дренажный патрубок
B Дренажная заглушка
C Приёмник дренажа
D Изоляционная лента
E Дренажный запор
C
B
AA
E
E
B
A
B
D
CCC
BAB
D
