14 | 챕터 2: 하드웨어 설치

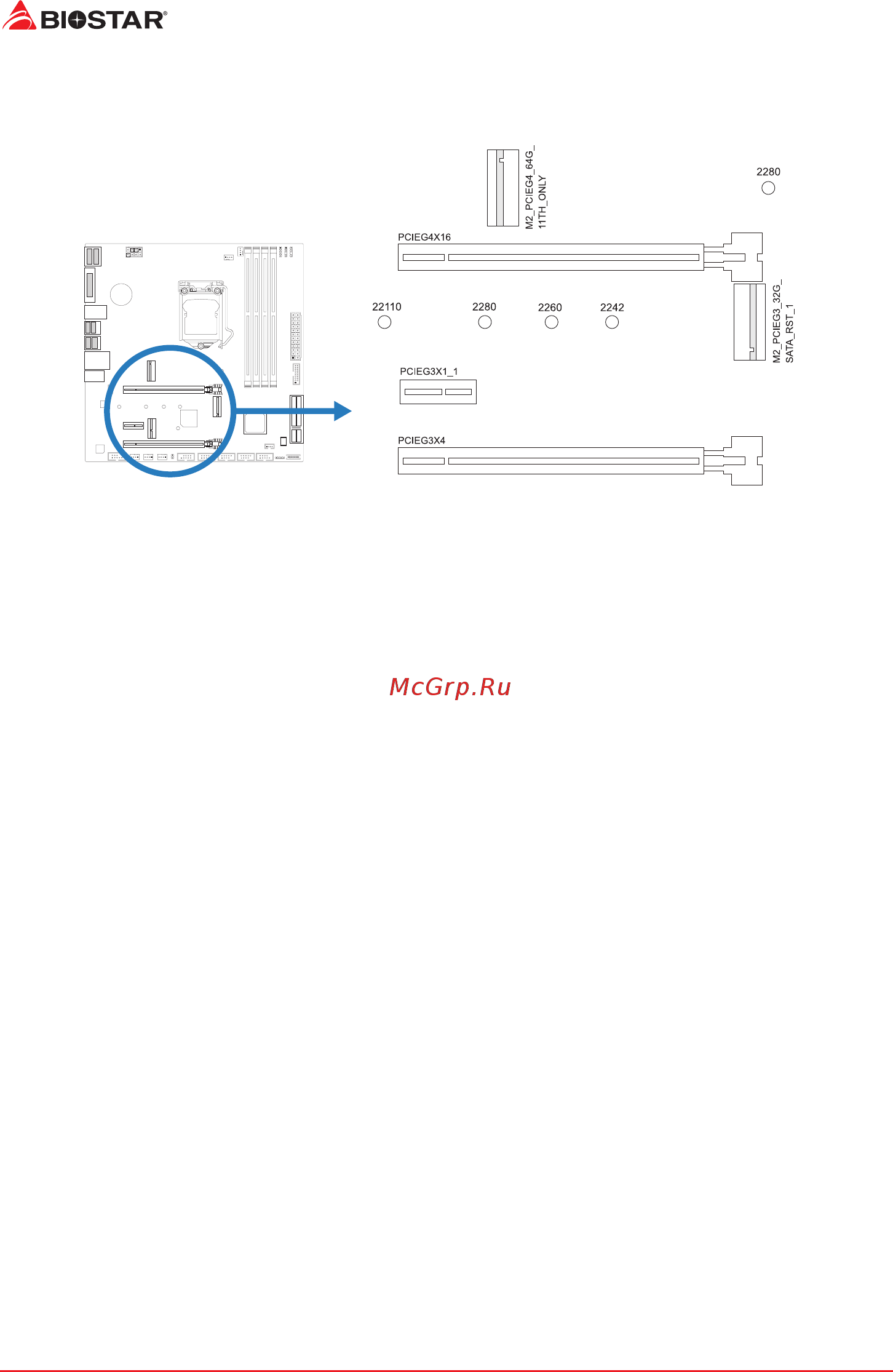

2�5 확장 슬롯
PCIEG4X16: PCI-Express 4세대 x16 슬롯(x16 모드)
• PCI-Express 4.0 규격.
• PCIe 슬롯의 최대 대역폭은 64GB/s입니다.
PCIEG3X4: PCI-Express 3세대 x16 슬롯(x4 모드)
• PCI-Express 3.0 규격.
• PCIe 슬롯의 최대 대역폭은 8GB/s입니다.
PCIEG3X1_1/ PCIEG3X1_2: PCI-Express 3세대 x1 슬롯
• PCI-Express 3.0 규격.
• 방향 당 데이터 전송 대역폭은 최대 1GB/s이며, 총 2GB/s 입니다.
M2_PCIEG4_64G_11TH_ONLY: M�2 (M Key) 슬롯
• M.2 슬롯은 M.2 타입 2280 SSD 모듈을 지원합니다. M.2 SSD 모듈을 장착할 때
육각 렌치를 사용하여올바른 위치에장착하여주십시오.지원.
• M.2 PCI Express Gen4 x4 모듈 (64Gb/s) 을 지원합니다 - NVMe/ AHCI SSD 모듈
지원.
•
인텔® 옵테인 기술 지원.
• 11 세대 프로세서 만 지원.
M2_PCIEG3_32G_SATA_RST_1: M�2 (M Key) 슬롯
• M.2 슬롯은 M.2 타입 2242/ 2260/ 2280/ 22110 SSD 모듈을 지원합니다. M.2 SSD
모듈을 장착할 때 육각 렌치를 사용하여올바른 위치에장착하여주십시오.지원.
• M.2 SATA III (6.0Gb/s) 모듈 지원 및 M.2 PCI Express Gen3 x4 모듈 (32Gb/s) 을
지원합니다 - NVMe/ AHCI SSD 모듈 지원
•
PCIe RAID 0, 1 & 인텔® 래피드 스토리지 기술, 인텔® 옵테인 기술 지원.
