第二章: 硬體安裝 | 13
B560GTQ

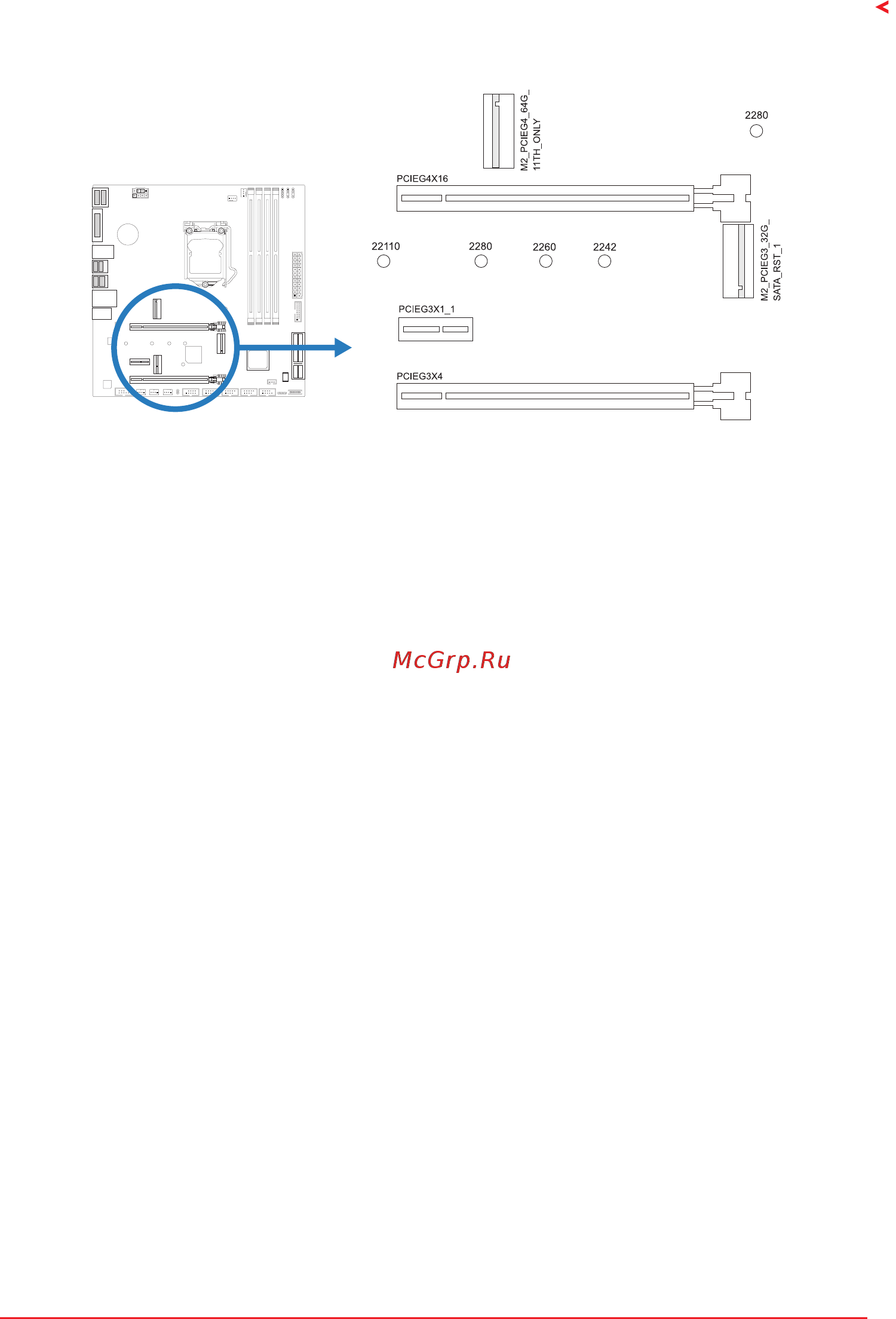

2�5 擴充插槽
PCIEG4X16: PCI-Express Gen4 x16 插槽(x16模式)
• 符合PCI-Express 4.0規範。
• 最大帶寬總計為64GB/s。
PCIEG3X4: PCI-Express Gen3 x16 插槽(x4模式)
• 符合PCI-Express 3.0規範。
• 最大帶寬總計為8GB/s。
PCIEG3X1_1/ PCIEG3X1_2: PCI-Express Gen3 x1 插槽
• 符合PCI-Express 3.0規範。
• 每個資料傳輸頻寬高達1GB/s；總頻寬為2GB/s。
M2_PCIEG4_64G_11TH_ONLY: M�2 (M Key) 插槽
• M.2插槽支援2280類型SSD模組, 安裝M.2模組前請將六角柱放到正確的位置。
• 支援M.2 PCI Express Gen4 x4(64Gb/s)模組 - NVMe/ AHCI SSD。
• 支援 Intel® Optane技術。
• 僅供支援第11代處理器。
M2_PCIEG3_32G_SATA_RST_1: M�2 (M Key) 插槽
• M.2插槽支援2242/ 2260/ 2280/ 22110類型SSD模組, 安裝M.2模組前請將六角柱
放到正確的位置。
• 支援M.2 SATA III (6.0 Gb/s)模組與M.2 PCI Express Gen3 x4(32Gb/s)模組 -
NVMe/ AHCI SSD。
• 支援PCIe RAID 0, 1 & Intel® 快速儲存技術, Intel® Optane技術。
