20 | 第二章: 硬體安裝

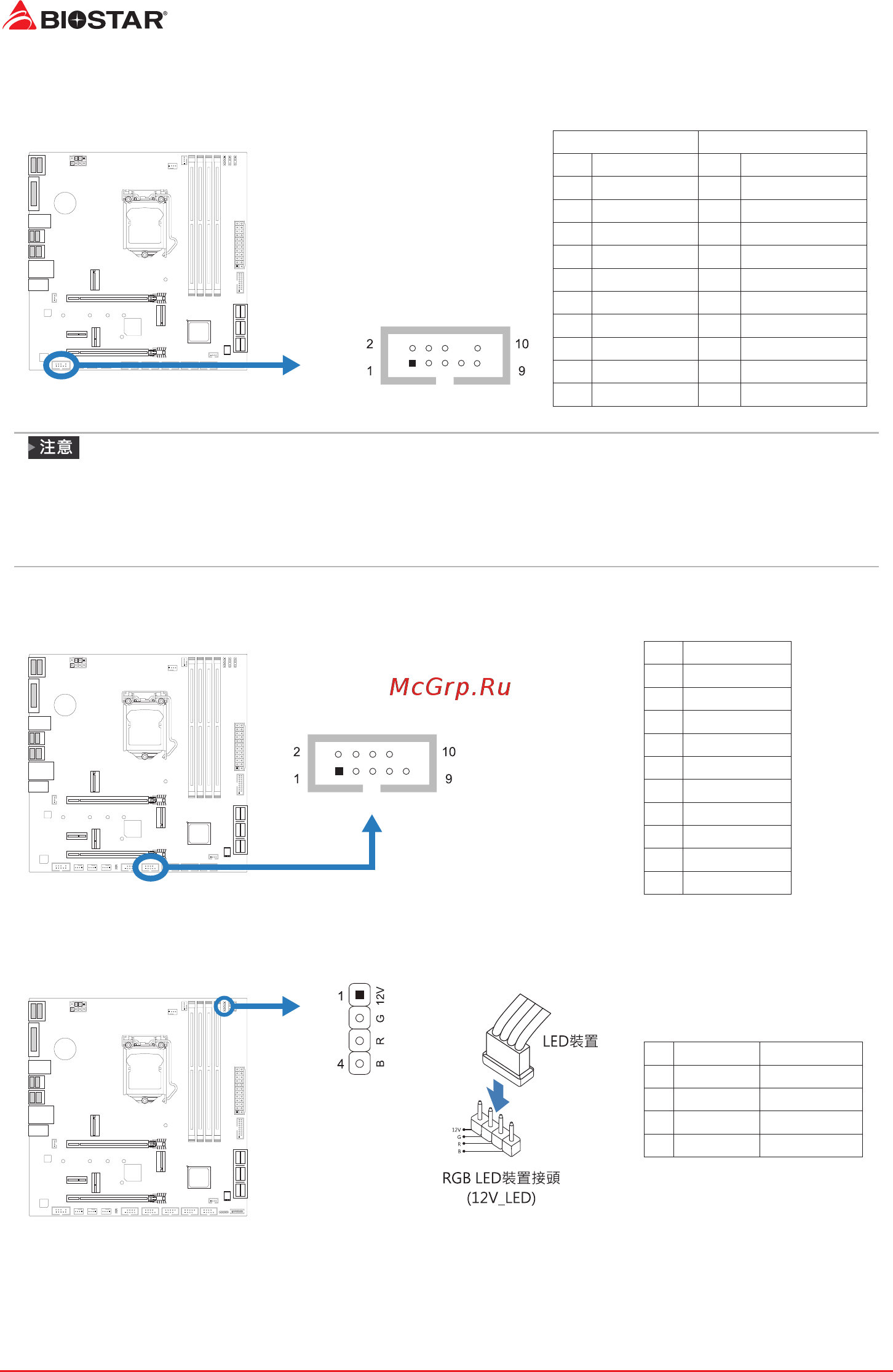

F_AUDIO1: 前置面板音效接頭

此接頭可連接音效輸出數據線，支援HD(高解析)音效和AC’97。

HD Audio AC’97

針定義針定義

1 Mic Left in 1 Mic In

2 接地 2 接地

3 Mic Right in 3 Mic Power

4 GPIO 4 Audio Power

5 Right line in 5 RT Line Out

6 Jack Sense 6 RT Line Out

7 Front Sense 7 Reserved

8 Key 8 Key

9 Left line in 9 LFT Line Out

10 Jack Sense 10 LFT Line Out

當使用前置HD音效插孔並插入耳機/麥克風時，後置聲音將自動禁用。

建議您連接前置高解析音效插孔，即可使用主板高解析音效功能。

如果要連接使用AC’97前置音效輸出數據線，請關閉”前置面板插孔檢測功能”。此功能在系統

音效工具中可見。

COM1: 序列埠接頭

此主板提供序列埠接頭可接至RS-232接頭。

針定義

1 載波檢測

2 接收資料

3 發送數據

4 資料終端備妥

5 接地訊號

6 資料集備妥

7 輸送要求

8 清除發送

9 震鈴指示器

10 Key

12V_LED: RGB LED裝置 (5050 SMD) 接頭

此接頭提供12V電源與RGB控制訊號，可連接RGB LED裝置(5050 SMD)。

針電纜顏色定義

1 12V (黑色) VCC12

2 G (綠色) LED_GREEN

3 R (紅色) LED_RED

4 B (藍色) LED_BLUE
