20 | Глава 2: Установка оборудования

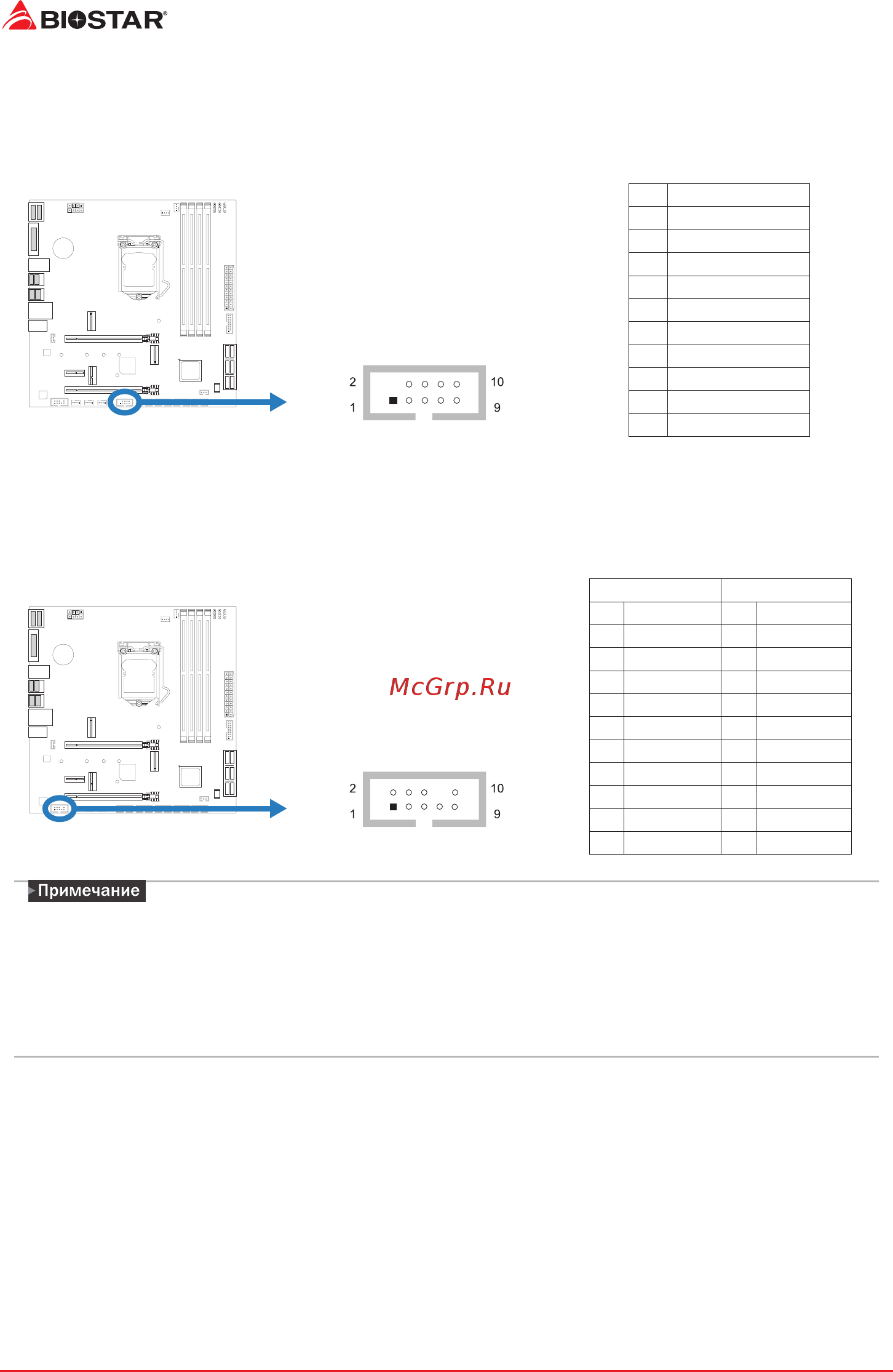

THUNDERBOLT: штыревой соединитель Thunderbolt 3

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты

Thunderbolt на переднюю панель ПК, а такжеможет быть подключен к самым разным

внешним периферийным устройствам.

Pin Assignment

1 Force Power

2 NC

3 CIO Plug Event

4 SMB_DATA_MAIN

5 SLP_S3_N

6 SMB_CLK_MAIN

7 SLP_S5_N

8 3V3_AIC_PD_INT#

9 GND

10 GND

F_AUDIO1: штыревой соединитель аудио передней панели

Этот штыревой соединитель позволяет пользователю подключать монтируемый на шасси

вход/выход аудио передней панели, который поддерживает аудиостандарты HD Audio

(звука высокой четкости) AC’97.

HD Audio AC’97

Pin Назначение Pin Назначение

1 Mic Le in 1 Mic In

2 Ground 2 Ground

3 Mic Right in 3 Mic Power

4 GPIO 4 Audio Power

5 Right line in 5 RT Line Out

6 Jack Sense 6 RT Line Out

7 Front Sense 7 Reserved

8 Key 8 Key

9 Le line in 9 LFT Line Out

10 Jack Sense 10 LFT Line Out
















