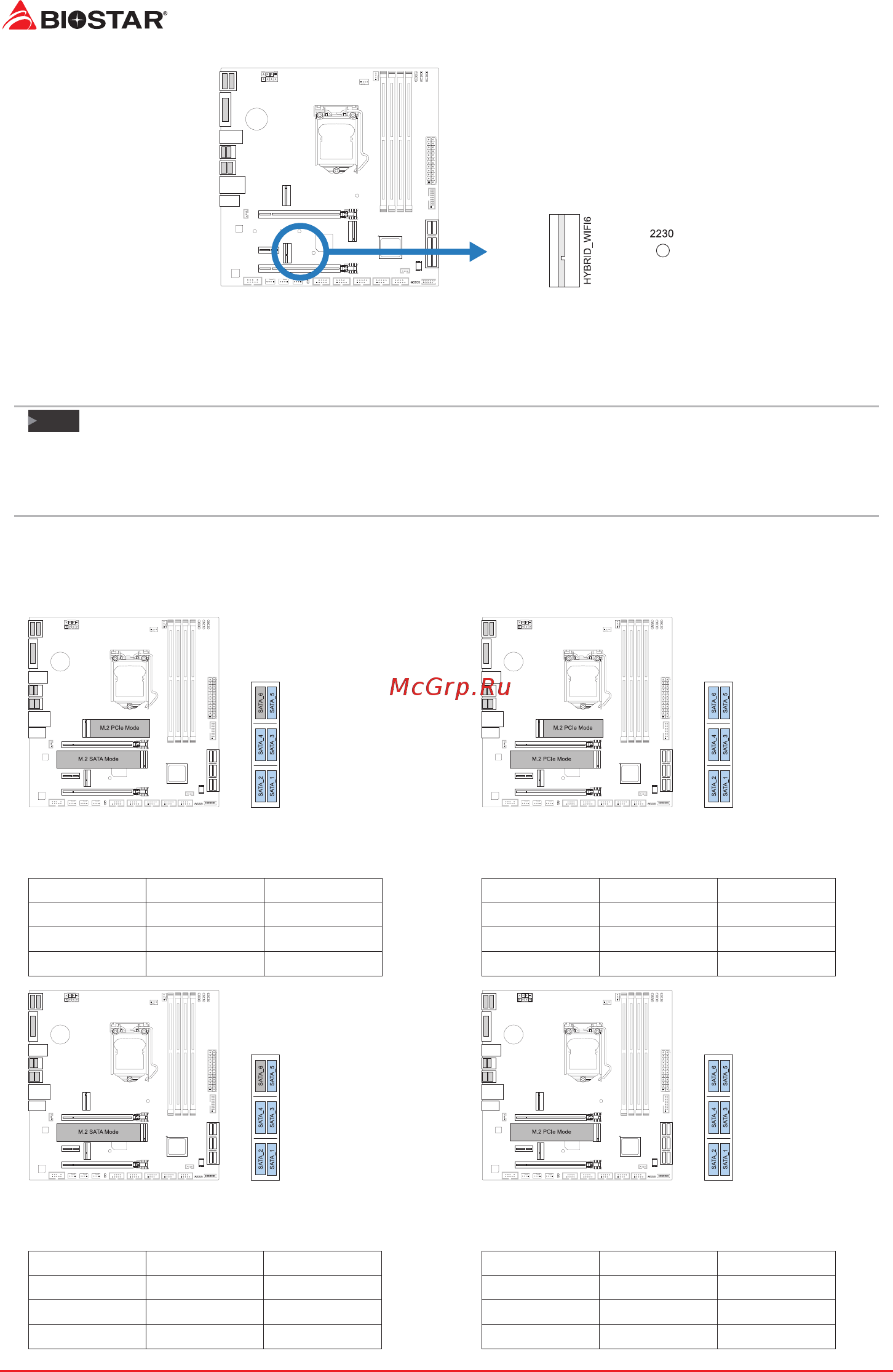

14 | Chapter 2: Hardware installaon
HYBRID_WIFI6: M.2 (E Key) Socket (M.2 (E key) Wi-Fi card is not provided)
• Support M.2 socket 2230 type module.
• Supports WiFi/ Bluetooth module and Intel® CNVi (Integrated WiFi/ BT).
Note
»
M.2(MKey)Socket(M2_PCIEG4_64G_11TH_ONLY)support11thGenRocketLake-SCPUonly.
»
WhenusingSATASSDmoduleonM.2slot(M2_PCIEG3_32G_SATA_RST_1),theSATA_6connector
willbedisabled.
M.2 Slot module sharing status table
When M.2 Slot is installed with PCIe or SATA SSD mode interface, the usage status of SATA
connector. (O means SATA connector enables, X means SATA connector disables.)
1x M.2 SATA SSD Slot + 1x M.2 PCIe SSD Slot
-- 5x SATA HDDs
SATA_1 SATA_3 SATA_5
O O O
SATA_2 SATA_4 SATA_6
O O X
2x M.2 PCIe SSD Slot -- 6x SATA HDDs
SATA_1 SATA_3 SATA_5
O O O
SATA_2 SATA_4 SATA_6
O O O
1x N/A + 1x M.2 SATA SSD Slot
-- 5x SATA HDDs
SATA_1 SATA_3 SATA_5
O O O
SATA_2 SATA_4 SATA_6
O O X
1x N/A + 1x M.2 PCIe SSD Slot --
6x SATA HDDs
SATA_1 SATA_3 SATA_5
O O O
SATA_2 SATA_4 SATA_6
O O O
