42 | Глава 4: Полезная помощь

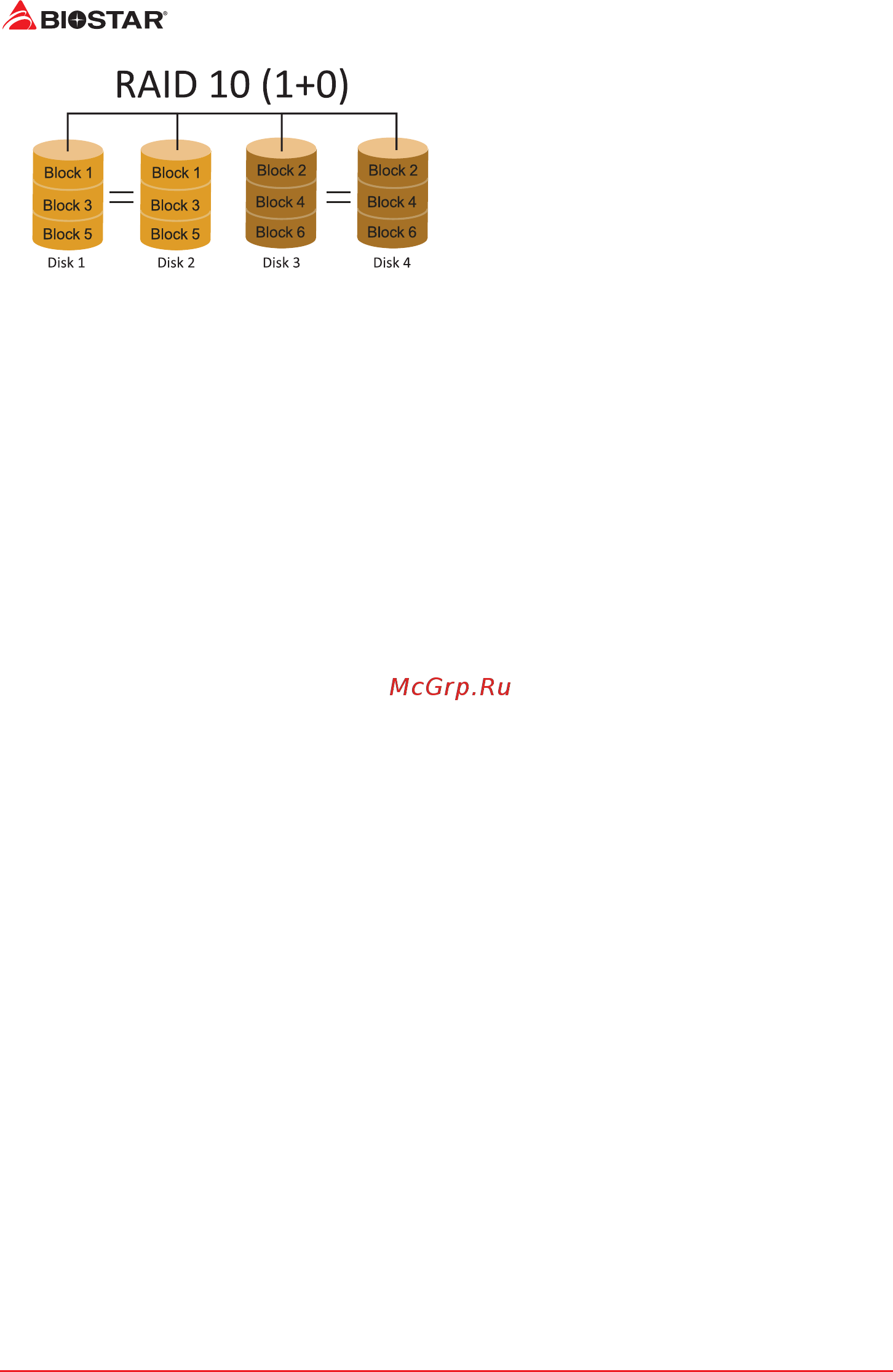

RAID 10 сочетает в себе преимущества (и
недостатки) RAID 0 и RAID 1 в одной системе.
Он обеспечивает безопасность за счет
зеркального отображения всех данных на
вторичном наборе дисков (диски 3 и4 на
следующем рисунке) при использовании
чередования для каждого набора дисков
для ускорения передачи данных.
Особенности и преимущества
• Диски: минимум 4, максимум 6 или 8, в зависимости от платформы.
• Преимущества: оптимизирует как отказоустойчивость, так и производительность,
обеспечивая автоматическую избыточность. Может использоваться одновременно
с другими уровнями RAID в массиве и позволяет использовать запасные диски.
• Недостатки: требуется вдвое больше доступного дискового пространства для
избыточности данных, как уRAID уровня 1.
• Отказоустойчивость: да.
