10 | 챕터 2: 하드웨어 설치
2�2 CPU 쿨러 설치

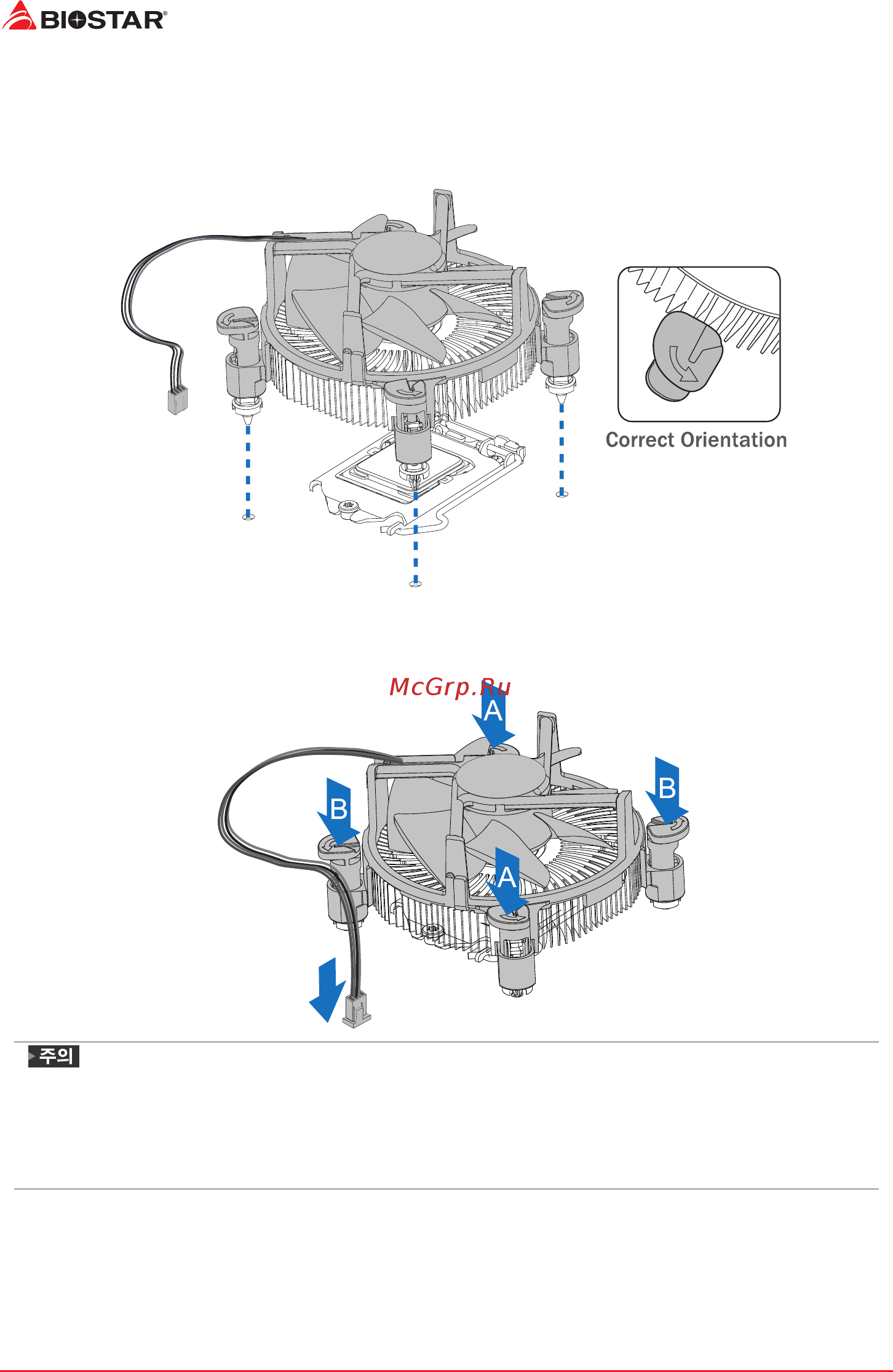

1단계: 설치된 CPU 위에 CPU 쿨러가 위치하게 한 후, 네 개의 푸시 핀이 마더보드의
CPU 소켓 주변 홀에 정확히 위치하도록 확인합니다. 방향에 맞춰 조립하고, CPU 팬
커넥터에 팬 케이블이 가장 가깝게 위치하도록 확인합니다.
2단계: 대각선 방향으로 한 번에 2개의 푸시 핀을 아래로 밀어 제 자리에 CPU 쿨러가
장착되도록 합니다. 각각의 푸시 핀이 제대로 잠기게 되면 딸깍하는 소리를 들을 수
있습니다.
»
필요하다면, CPU 쿨러를 설치하기 전 CPU 위에 효과적인 열전도를 돕는 써멀 그리스 등을
바릅니다.
»
CPU 팬 커넥터를 반드시 연결해야 합니다.
»
적합한 설치를 위해, CPU 쿨러의 설치 설명서를 참고해야 주십시오.
