Biostar Z370GT6 Версия 5.x [53/136] 4 后置面板接口

第一章: 主板介绍 | 5

Z370GT6

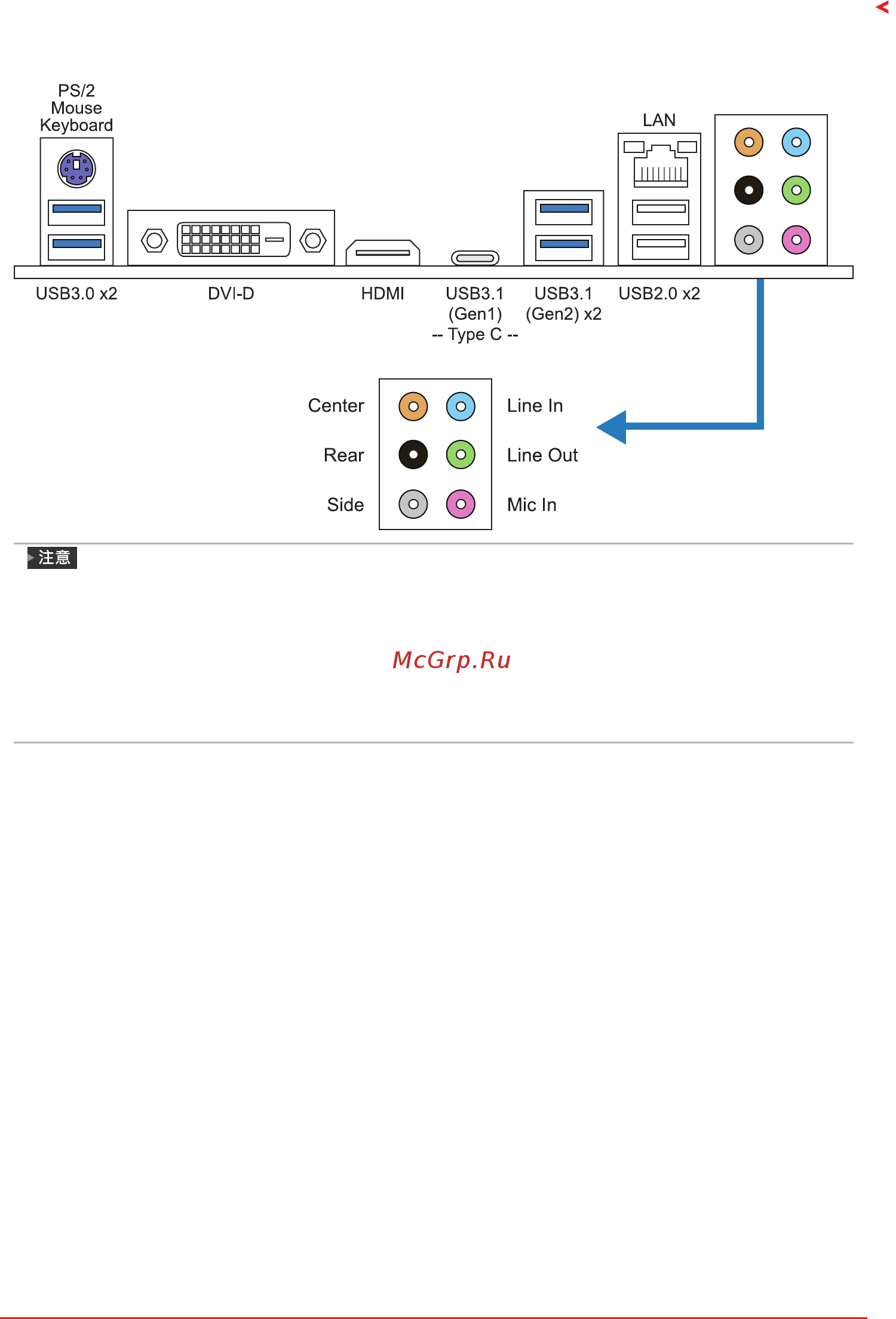

1�4 后置面板接口

仅Intel集成显卡处理器支持HDMI、DVI-D端口。

最高分辨率：

HDMI: 4096 x 2160 @30Hz，符合HDMI 1.4规范

DVI-D: 1920 x 1200 @60Hz

当使用前置HD音频插孔并插入耳机/麦克风时，后置声音将自动禁用。

主板同时支持2个板载显示端口输出。显示输出的配置可以在英特尔图形驱动程序工具中进行选

择。

Содержание

Fcc information and copyright 1
Appendix i specifications in other languages 44 2
Chapter 1 introduction 3 2
Chapter 2 hardware installation 8 2
Chapter 3 uefi bios software 21 2
Chapter 4 useful help 37 2
Fcc information and copyright 1 2
Table of contents 2
1 before you start 3
Chapter 1 introduction 3
Package checklist 3
3 specifications 4
Chapter 1 introduction 4
Continuedonnextpage 4
Chapter 1 introduction 5 5
Z370gt6 5
Chapter 1 introduction 6
Rear panel connectors 6
Chapter 1 introduction 7 7
Motherboard layout 7
Z370gt6 7
Chapter 2 hardware installation 8
Install central processing unit cpu 8
Step 1 locate the cpu socket on the motherboard 8
Step 2 pull the socket locking lever out from the socket and then raise the lever up 8
Step 3 remove the pin cap 8
Install a heatsink 10
Chapter 2 hardware installation 11 11
Connect cooling fans 11
Cpu_fan1 2 cpu fan header 11
Cpu_fan1 2 sys_fan1 2 3support4 pinand3 pinheadconnectors whenconnectingwithwires ontoconnectors pleasenotethattheredwireisthepositiveandshouldbeconnectedtopin 2 and theblackwireisgroundandshouldbeconnectedtopin 1 gnd 11
Ddr4 modules 11
Install system memory 11
Sys_fan1 2 3 system fan header 11
These fan headers support cooling fans built in the computer the fan cable and connector may be different according to the fan manufacturer 11
Z370gt6 11
Chapter 2 hardware installation 12
Dual channel memory installation 12
Memory capacity 12
O means memory installed x means memory not installed 12
Please refer to the following requirements to activate dual channel function install memory module of the same density in pairs shown in the table 12
Step 1 unlock a dimm slot by pressing the retaining clips outward align a dimm on the slot such that the notch on the dimm matches the break on the slot 12
Step 2 insert the dimm vertically and firmly into the slot until the retaining clips snap back in place and the dimm is properly seated 12
Expansion slots 13
Pcie m2_1 m key m slot 13
Pcie m2_2 m key m slot 13
Pex16_1 pex16_2 pci express gen3 x16 slots x8 speed 13
Pex16_sb_1 pci express gen3 x16 slots x4 speed 13
Pex1_1 1_2 1_3 pci express gen3 x1 slots 13
Chapter 2 hardware installation 14
Install an expansion card 14
Install m cooling heatsink 14
Step 1 14
Step 2 14
Step 3 14
Bios_sw1 dual bios switch 15
Jcmos1 clear cmos jumper 15
Jumper switch setting 15
Atxpwr1 atx power source connector 16
Chapter 2 hardware installation 16
For better compatibility we recommend to use a standard atx 24 pin power supply for this connector make sure to find the correct orientation before plugging the connector 16
Headers connectors 16
Ln2_sw1 ln2 mode switch 16
Wearenotresponsibleforthedamagesorriskscausedbyoverclocking 16
When the ln2 mode is on the cpu will run at its lowest frequency e g 800mhz to avoid unexpected system shutdown 16
Atxpwr2 atx power source connector 17
Beforeyoupoweronthesystem pleasemakesurethatbothatxpwr1andatxpwr2connectors havebeenplugged in insufficientpowersuppliedtothesystemmayresultininstabilityortheperipheralsnotfunctioning properly useofapsuwithahigherpoweroutputisrecommendedwhenconfiguringasystemwith morepower consumingdevices 17
Chapter 2 hardware installation 17 17
Panel1 front panel header 17
Sata3_1 3_2 3_3 3_4 3_5 3_6 serial ata connectors 17
The connector provides 12v to the cpu power circuit if the cpu power plug is 4 pin please plug it into pin 1 2 5 6 of atxpwr2 17
These connectors connect to sata hard disk drives via sata cables 17
This 16 pin header includes power on reset hdd led power led and speaker connection 17
Whenusingsatassdmoduleonpcie m2_1slot thesata3_1connectorwillbedisabled 17
Z370gt6 17
Chapter 2 hardware installation 18
F_usb1 2 header for usb 2 ports at front panel 18
Jfront_usb3_1 jfront_usb3_2 header for usb 3 gen1 ports at front panel 18
Jspdifout1 digital audio out connector 18
The connector is for connecting the s pdif output bracket 18
This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 18
Chapter 2 hardware installation 19 19
Ensureproperpinconnectingtoyourleddevice wrongconnectionmaydamageyourleddeviceor motherboard 19
F_audio1 front panel audio header 19
This header allows user to connect the chassis mount front panel audio i o which supports hd and ac 97 audio standards 19
This header providers 12v power and rgb control pins for rgb led device 5050 smd 19
Whenusingthefronthdaudiojackandplugintheheadset therearsoundwillbeautomatically disabled itisrecommendedthatyouconnectahigh definitionfrontpanelaudiomoduletothisconnectorto availofthemotherboard shighdefinitionaudiocapability pleasetrytodisablethe frontpaneljackdetection ifyouwanttouseanac 97frontaudiooutput cable thefunctioncanbefoundviao s audioutility 19
Z370gt6 19
_rgbled1 2 rgb led device 5050 smd header 19
Buttons indicators leds 20
Indicators 20
Touch buttons 20
Bios update 21
Chapter 3 uefi bios software 21
Uefi bios setup 21
Installing software 25
Launching software 25
Software 25
Chapter 3 uefi bios software 27 27
Enter the file name and then click save your system information will be saved to a txt file 27
Open the saved txt file you will see your system information including motherboard bios cpu video device os information this information is also concluded in the sent mail 27
Z370gt6 27
Chapter 4 useful help 37
Driver installation 37
Ami bios beep code 38
Ami bios post code 38
Boot block beep codes 38
Chapter 4 useful help 38
Post bios beep codes 38
Chapter 4 useful help 39 39
Z370gt6 39
After confirmed please follow steps below to relief the cpu protection function 1 remove the power cord from power supply for seconds 2 wait for seconds 3 plug in the power cord and boot up the system 40
Chapter 4 useful help 40
Cpu overheated if the system shutdown automatically after power on system for seconds that means the cpu protection function has been activated 40
In this case please double check 1 the cpu cooler surface is placed evenly with the cpu surface 2 cpu fan is rotated normally 3 cpu fan speed is fulfilling with the cpu speed 40
Or you can 1 clear the cmos data see close cmos header jcmos1 section 2 wait for seconds 3 power on the system again 40
Troubleshooting 40
When the cpu is over heated the motherboard will shutdown automatically to avoid a damage of the cpu and the system may not power on again 40
Raid definitions 41
Raid functions 41
Intel optane technology powered by 3d xpoint memory 43
Appendix i specifications in other languages 44
Arabic 44
Appendix i specifications in other languages 45 45
German 45
Z370gt6 45
Appendix i specifications in other languages 46
Russian 46
Appendix i specifications in other languages 47 47
Spanish 47
Z370gt6 47
Appendix i specifications in other languages 48
Fcc条款 49
免责说明 49
防静电操作规则 49
灯 19 第三章 uefi bios和软件 20 50
目录 50
第一章主板介绍 3 50
第二章硬件安装 7 50
第四章帮助信息 36 50
附录i 产品中有毒有害物质或元素的名称及含量 43 50
1 前言 51
第一章主板介绍 51
3 主板特性 52
第一章主板介绍 52
4 后置面板接口 53
Z370gt6 53
第一章主板介绍 5 53
5 主板布局图 54
第一章主板介绍 54
1 中央处理器 cpu 55
第二章硬件安装 55
2 散热片 57
Z370gt6 57
步骤1 请将cpu风扇组件置于cpu顶部确保四个钉钩对齐主板上的插孔调整其方位使风扇电线与cpu风扇接口间距最近确保钉钩插槽垂直指向散热片 57
步骤2 依次把对角2个钉钩同时向下按以固定风扇完成cpu安装 57
第二章硬件安装 9 57
3 风扇接头 58
4 系统内存 58
Cpu_fan1 2 cpu 风扇接头 58
Cpu_fan1 2 sys_fan1 2 3支持4针脚和3针脚接口接线时请注意红线是正极需接到第二个针脚黑线接地需接到gnd针脚 58
Ddr4内存模组 58
Sys_fan1 2 3 系统风扇接头 58
此风扇接头支持电脑内置的冷却风扇风扇引线和插头可能因制造商而异 58
第二章硬件安装 58
O 表示内存已安装 x 表示内存未安装 59
Z370gt6 59
为激活主板双通道功能使用内存模组必须符合以下要求成对安装相同密度的内存模组如下表所示 59
内存容量 59
双通道内存安装 59
步骤1 向外推开固定夹打开dimm插槽将dimm按顺序放在插槽上 dimm上的切口须与插槽凹口匹配 59
步骤2 垂直插入dimm并固定好直到固定夹跳回原位 dimm就位 59
第二章硬件安装 11 59
5 扩展槽 60
Pcie m2_1 m 2 key m 插槽 60
Pcie m2_2 m 2 key m 插槽 60
Pex16_1 pex16_2 pci express gen3 x16 插槽 x8 模式 60
Pex16_sb_1 pci express gen3 x16 插槽 x4 模式 60
Pex1_1 1_2 1_3 pci express gen3 x1 插槽 60
安装m 2 cooling 散热片 61
安装扩展卡 61
6 跳线设置 62
Bios_sw1 双bios切换开关 62
Jcmos1 清空cmos 跳线 62
7 接口和插槽 63
Atxpwr1 atx电源接口 63
Ln2_sw1 ln2模式跳线 63
Z370gt6 63
为了更好的兼容性我们建议使用标准的atx24 pin电源供应此接口的电源 63
当启用ln2模式时 cpu将在其最低频率运行例如 800mhz 以避免系统意外的当机 63
我们不负责超频造成的损失或风险 63
第二章硬件安装 15 63
Atxpwr2 atx电源接口 64
Panel1 前置面板接头 64
Sata3_1 3_2 3_3 3_4 3_5 3_6 串行ata接口 64
开机前请确保atxpwr1和atxpwr2接口都已插上电源电压不足可能导致系统不稳或者外围设备不能正常运行当配置使用大功率设备的系统时建议您使用带有大功率输出的电源 64
当安装sata ssd模块于 pcie m2_1 插槽时 sata3_1接口将会被禁用 64
此16针脚接口包含开机重启硬盘指示灯电源指示灯和扬声器接口 64
此接口给cpu电路提供 12v电压若cpu电源插头为4针脚请将其插入atxpwr2的 1 2 5 6针脚 64
此接口通过sata数据线连接sata硬盘 64
第二章硬件安装 64
F_usb1 2 前置面板usb 2 0接头 65
Jfront_usb3_1 jfront_usb3_2 前置面板usb 3 1 gen1 接头 65
Jspdifout1 数字音频输出接口 65
Pc前置面板支持附加的usb数据线也可连接即插即用外围设备 65
Z370gt6 65
此接口连接pci支架spdif输出接头 65
第二章硬件安装 17 65
F_audio1 前置面板音频接头 66
_rgbled1 2 rgb led装置 5050 smd 接头 66
当使用前置hd音频插孔并插入耳机麦克风时后置声音将自动禁用建议您连接前置高清音频插孔享用主板高清音频功能如果要连接ac 97前置音频输出数据线请关闭前置面板插孔检测功能此功能在系统音频工具中可见 66
此接头可连接音频输出数据线支持hd 高清音频和ac 97 66
此接头提供12v电源与rgb控制讯号可连接rgb led装置 5050 smd 66
确保正确將针脚连接到led装置错误的连接可能会损坏您的led装置或主板 66
第二章硬件安装 66
8 智能开关指示器 le 67
Led灯 67
指示器 67
触控按钮 67
1 uefi bios设置 68
2 刷新bios 68
第三章 uefi bios和软件 68
3 软件 72
启动软件 72
安装软件 72
打开已保存的文本文件显示相关系统信息包括主板 bios cpu 视频设备 os 这些信息当然也在已发送的邮件里 74
第三章 uefi bios和软件 74
输入文件名点击 save 系统信息将被保存至文本文件里 74
1 驱动程序安装注意事项 84
第四章帮助信息 84
2 ami bios 哔声代码 85
3 ami bios 开机自检代码 85
Bios 开机自检哔声代码 85
Z370gt6 85
引导模块哔声代码 85
第四章帮助信息 37 85
第四章帮助信息 86
4 问题解答 87
5 raid 功能 88
Raid 定义 88
6 英特 90
Optane 技术由3d xpoint内存供电 90
Z370gt6 91
附录i 产品中有毒有害物质或元素的名称及含量 91
附录i 产品中有毒有害物质或元素的名称及含量 43 91
Fcc조항 92
면책 설명 92
정전기방지작동규칙 93
목차 94
챕터 1 들어가는 글 4 94
챕터 2 하드웨어 설치 8 94
챕터 3 uefi 바이오스 소프트웨어 22 94
챕터 4 유용한 도움말 38 94
1 시작하기 전 95
2 패키지 체크리스트 95
챕터 1 들어가는 글 95
3 사양 96
Z370gt6 96
챕터 1 들어가는 글 5 96
4 후면 패널 커넥터 97
챕터 1 들어가는 글 97
5 마더보드 레이아웃 98
Z370gt6 98
챕터 1 들어가는 글 7 98
1 cpu 설치 99
챕터 2 하드웨어 설치 99
Z370gt6 100
단계 단단하게 cpu를고정하고레버를아래로내려잠근후 설치를완료합니다 100
단계 엄지와 검지로 cpu를 잡고 그림처럼 방향을 잡습니다 소켓에 오목하게 파인 홈을 맞추고 cpu를 그대로 아래로 내려 놓습니다 100
챕터 2 하드웨어 설치 9 100
2 cpu 쿨러 설치 101
단계 대각선 방향으로 한 번에 2개의 푸시 핀을 아래로 밀어 제 자리에 cpu 쿨러가 장착되도록 합니다 각각의 푸시 핀이 제대로 잠기게 되면 딸깍하는 소리를 들을 수 있습니다 101
단계 설치된 cpu 위에 cpu 쿨러가 위치하게 한 후 네 개의 푸시 핀이 마더보드의 cpu 소켓 주변 홀에 정확히 위치하도록 확인합니다 방향에 맞춰 조립하고 cpu 팬 커넥터에 팬 케이블이 가장 가깝게 위치하도록 확인합니다 101
챕터 2 하드웨어 설치 101
3 쿨링 팬 연결 102
4 시스템 메모리 설치 102
Cpu_fan1 2 cpu 팬 헤더 102
Cpu_fan1 2 sys_fan1 2 3은4 pin과3 pin 헤드 커넥터를 지원합니다 커넥터에 전선을 연결할 때 붉은 색 전선이 플러스 이고 핀 2에 반드시 연결되도록 주의하여 주십시오 검은 색 전선은 그라운드이고 핀 1 gnd 에 연결되어야 합니다 102
Ddr4 모듈 102
Sys_fan1 2 3 시스템 팬 헤더 102
Z370gt6 102
챕터 2 하드웨어 설치 11 102
쿨링 팬 헤더에 쿨링 팬을 연결하여 컴퓨터에 장착하게 됩니다 팬 케이블과 커넥터는 팬 제조사에 따라 달라질 수 있습니다 102
O는 메모리가 설치된 상태를 x는 메모리가 설치되지 않은 상태를 의미합니다 103
단계 고정 클립을 눌러 바깥으로 향하게 하여 메모리를 설치할 수 있게 dimm 슬롯을 열어줍니다 메모리 홈의 위치가 슬롯 홈의 위치와 일치하도록 확인합니다 103
단계 슬롯에 메모리를 수직으로 밀어 넣어 단단하게 장착하고 메모리가 적합하게 자리를 잡은 것인지는 고정 클립에서 딸깍 소리가 나는지 여부를 통해서 확인합니다 103
듀얼 채널 기능을 활성화 하기 위해서는 다음의 요청사항을 참조하여 주십시오 동일 용량의 메모리 한 짝 2개 을 아래의 테이블과 같이 설치하여 주십시오 103
듀얼 채널 메모리 설치 103
메모리 용량 103
챕터 2 하드웨어 설치 103
5 확장 슬롯 104
Pcie m2_1 m 2 key m 슬롯 104
Pcie m2_2 m 2 key m 슬롯 104
Pex16_1 pex16_2 pci express 3세대 x16 슬롯 x8 속도 104
Pex16_sb_1 pci express 3세대 x16 슬롯 x4 속도 104
Pex1_1 1_2 1_3 pci express 3세대 x1 슬롯 104
M 2 쿨링 히트싱크 105
확장 카드 설치 105
6 점퍼 스위치 설정 106
Jcmos1 cmos 클리어 점퍼 106
Bios_sw1 듀얼 바이오스 스위치 107
Ln2 모드가 켜지면 cpu는 예기치못한 시스템 셧다운을 방지하기 위해 가장 낮은 클럭 e g 800mhz 으로 동작하게 됩니다 107
Ln2_sw1 ln2 모드 스위치 107
듀얼 바이오스 스위치는 사용자로 하여금 바이오스 롬 rom1 rom2 중 원하는 바이오스를 선택하여 부팅할 수 있게 합니다 107
챕터 2 하드웨어 설치 107
7 헤더 커넥터 108
Atxpwr1 atx 전원 커넥터 108
Atxpwr2 atx 전원 커넥터 108
Z370gt6 108
더 나은 호환성을 위해 표준 24 핀 전원 공급장치의 사용을 추천합니다 커넥터를 연결하기 전에 올바른 방향인지 확인하여 주십시오 108
시스템을 켜기 전 atxpwr1과 atxpwr2 커넥터가 모두 잘 연결되어 있는지 확인하여 주십시오 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질 수 있습니다 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하길 추천합니다 108
이 커넥터는 cpu 전력 회로로 12v를 공급합니다 cpu 전력 플러그가 4핀이라면 atxpwr2의 1 2 5 6핀에 꽂아주십시오 108
챕터 2 하드웨어 설치 17 108
Jfront_usb3_1 jfront_usb3_2 전면 패널 usb 3 1 1세대 포트용 헤더 109
Panel1 전면 패널 헤더 109
Pcie m2_1 슬롯에 sata ssd 모듈을 사용할 때 sata3_1 커넥터는 사용할 수 없습니다 109
Sata3_1 3_2 3_3 3_4 3_5 3_6 시리얼 ata 커넥터 109
이 16핀 헤더는 파워 온 리셋 hdd led 파워 led 스피커 연결을 포함하고 있습니다 109
이 커넥터들은 sata 케이블을 통해 sata 하드 디스크 드라이브에 연결됩니다 109
이 헤더는 사용자가 pc 전면 패널에 위치하고 있는 usb 포트를 추가적으로 사용할 수 있게 하며 외장 장치들을 광범위하게 연결 사용할 수 있게 합니다 109
챕터 2 하드웨어 설치 109
F_audio1 전면 패널 오디오 헤더 110
F_usb1 2 전면 패널 usb 2 0 포트용 헤더 110
Jspdifout1 디지털 오디오 출력 커넥터 110
Z370gt6 110
이 커넥터는 s pdif 출력 브라켓 연결 용도로 쓰입니다 110
이 헤더는 사용자가 pc 전면 패널에 위치하고 있는 usb 포트를 추가적으로 사용할 수 있게 하며 외장 장치들을 광범위하게 연결 사용할 수 있게 합니다 110
이 헤더는 사용자로 하여금 hd 그리고 ac 97 오디오 표준을 지원하는 케이스 전면 패널 오디오 입 출력 포트와 연결할 수 있게 합니다 110
전면 hd 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다 마더보드의 hd 오디오를 사용하기 위해 hd 전면 패널 오디오 모듈을 이 커넥터에 연결하는 것을 권장합니다 ac 97 전면 오디오 출력 케이블을 사용하길 원한다면 전면 패널 잭 감지 기능을 해제하여 주십시오 그 기능은 o s 오디오 유틸리티에서 발견할 수 있습니다 110
챕터 2 하드웨어 설치 19 110
8 터치버튼 인티케이터 led 111
Eco mode 에코 모드 에코 모드를 활성화하면 시스템 성능은 약간 감소되면서 전력을 절감할 수 있도록 합니다 sport mode 스포츠모드 스포츠 모드를 활성화하면 시스템 성능을 극대화할 수 있도록 합니다 하지만 전력을 더 사용할 수도 있습니다 reset 리셋 이 버튼을 터치하면 시스템을 다시 부팅 합니다 power 전원 이 버튼을 터치하면 시스템을 켜고 끌 수 있습니다 111
Led 장치에 연결 시 올바른 핀 연결인지 확인하여 주십시오 잘못된 연결은 led 장치나 마더보드에 피해를 입힐 수 있습니다 111
_rgbled1 2 rgb led 장치 5050 smd 헤더 111
에코 스포츠 모드 버튼은 윈도우 환경에서 레이싱 gt evo 유틸리티가 동작할 때만 사용이 가능합니다 111
이 헤더는 rgb led 장치 5050 smd 에 12v 전력과 rgb 컨트롤 핀을 제공합니다 111
챕터 2 하드웨어 설치 111
터치버튼 111
인디케이터 112
1 uefi 바이오스 설정 113
2 바이오스 업데이트 113
챕터 3 uefi 바이오스 소프트웨어 113
3 소프트웨어 117
소프트웨어의 설치 117
소프트웨어의 실행 117
저장된 텍스트 파일을 열면 마더보드 바이오스 cpu 비디오 장치 운영체제 정보를 포함한 시스템 정보를 확인할 수 있습니다 이 정보는 또한 메일로도 보내집니다 119
챕터 3 uefi 바이오스 소프트웨어 119
파일 이름을 입력하고 저장 save 을 클릭합니다 사용자의 시스템 정보는 텍스트 파일로 저장됩니다 119
1 드라이버 설치 129
챕터 4 유용한 도움말 129
2 ami 바이오스 비프 코드 130
3 ami 바이오스 포스트 코드 130
Post 바이오스 비프 코드 130
Z370gt6 130
부트 블록 비프 코드 130
챕터 4 유용한 도움말 39 130
챕터 4 유용한 도움말 131
4 문제 해결 132
5 raid 기능 133
6 인텔 옵테인 기술 3d xpoint 메모리로 구동 136
