챕터 2: 하드웨어 설치 | 13
Z370GT6

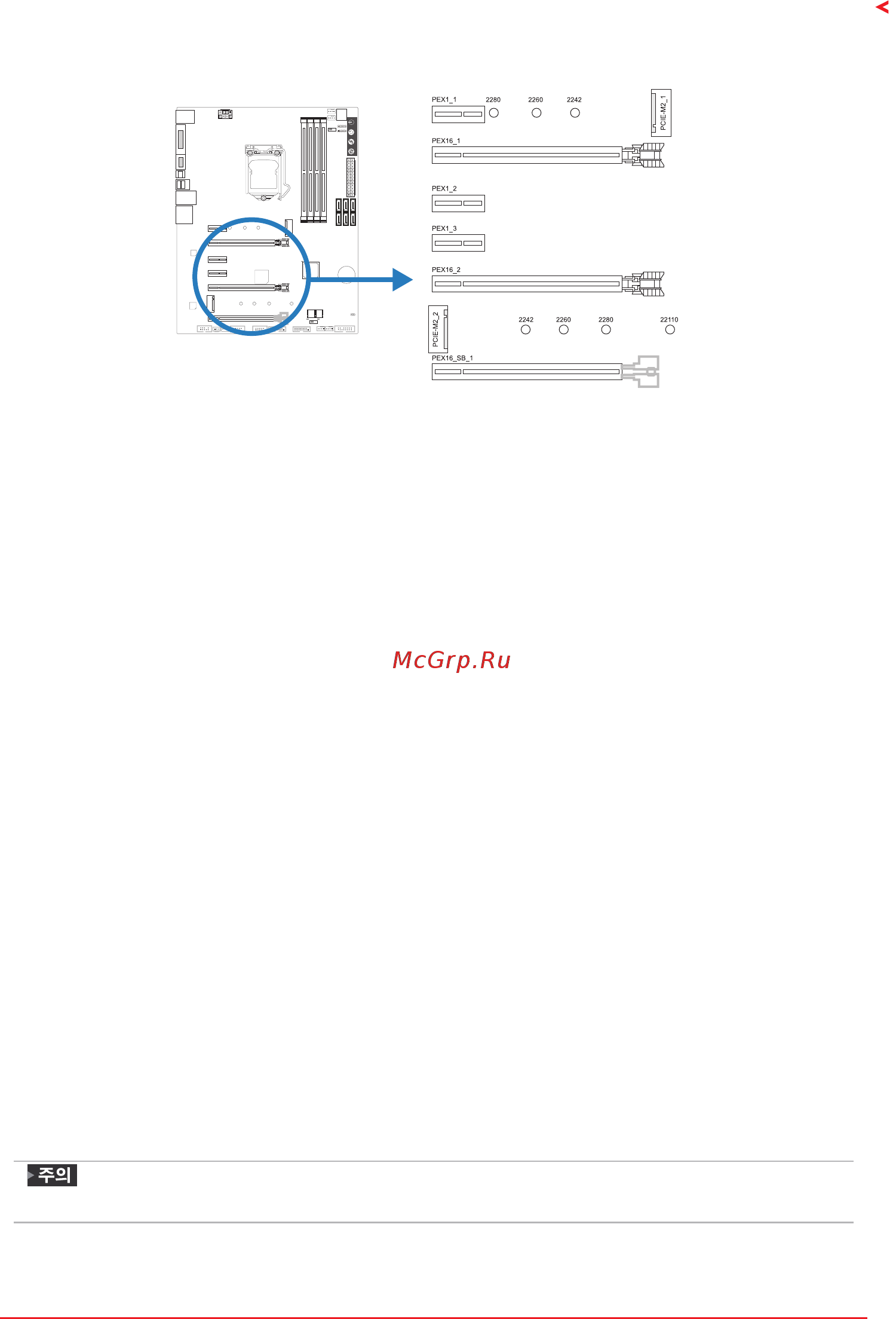

2�5 확장 슬롯
PEX16_1/PEX16_2: PCI-Express 3세대 x16 슬롯 (x8 속도)
• PCI-Express 3.0 규격.
• 두 슬롯을 동시에 사용했을 때 이론적인 최대 대역폭은 각 슬롯 당 8GB/s이며 총
16GB/s입니다.
• 3-Way AMD® 크로스파이어™ 기술 지원.
PEX16_SB_1: PCI-Express 3세대 x16 슬롯 (x4 속도)
• PCI-Express 3.0 규격.
• 두 슬롯을 동시에 사용했을 때 이론적인 최대 대역폭은 각 슬롯 당 4GB/s이며 총
8GB/s입니다.
• 인텔® 래피드 스토리지 기술 지원.
• PCIE-M2_2 슬롯과 대역폭 공유.
PEX1_1/1_2/1_3: PCI-Express 3세대 x1 슬롯
• PCI-Express 3.0 규격.
• 방향 당 데이터 전송 대역폭은 최대 1GB/s이며, 총 2GB/s 입니다.
PCIE-M2_1: M�2 (Key M) 슬롯
• M.2 슬롯은 M.2 타입 2242/2260/2280 SSD 모듈을 지원합니다. M.2 SSD 모듈을
설치할 때, 올바른 위치에서 육각 렌치를 사용해 장착하여 주십시오.
• 최대 3세대 x4(32Gb/s) M.2 SATA III (6.0 Gb/s) 모듈과 M.2 PCI Express 모듈을
지원합니다.
•
인텔® 래피드 스토리지 기술 & 인텔® 옵테인 기술 지원.
PCIE-M2_2: M�2 (Key M) 슬롯
• M.2 슬롯은 M.2 타입 2242/2260/2280/22110 SSD 모듈을 지원합니다. M.2 SSD
모듈을 설치할 때, 올바른 위치에서 육각 렌치를 사용해 장착하여 주십시오.
• 최대 3세대 x4(32Gb/s) M.2 PCI Express 모듈을 지원합니다.
•
인텔® 래피드 스토리지 기술 & 인텔® 옵테인 기술 지원.
»
PCIE-M2_1 슬롯에 SATA SSD 모듈을 사용할 때, SATA3_1 커넥터는 사용할 수 없습니다.
