16 | 챕터 2: 하드웨어 설치

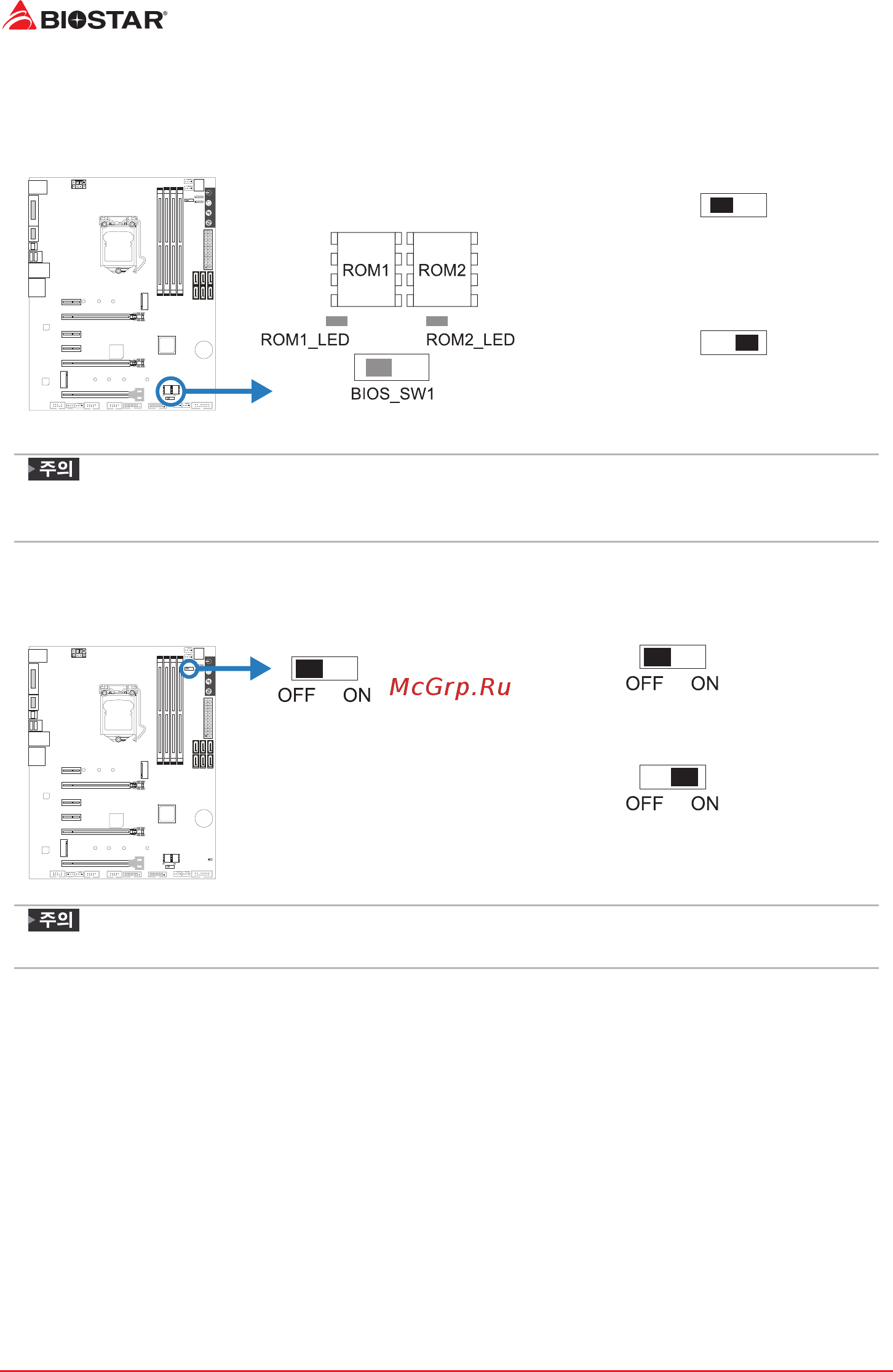

BIOS_SW1: 듀얼 바이오스 스위치
듀얼 바이오스 스위치는 사용자로 하여금 바이오스 롬(ROM1/ROM2)중 원하는
바이오스를 선택하여 부팅할 수 있게 합니다.
메인 바이오스 (ROM1) 활성화
LED 인디케이터 (ROM1_LED1)가
빛나고, 메인 바이오스 활성화
백업 바이오스 (ROM2) 활성화
LED 인디케이터 (ROM2_LED1)가 빛나고,
백업 바이오스 활성화.
»
시스템 전원이 켜진 상태에서 스위치를 사용하지 마십시오.
»
바이오스 롬 업데이트 전, 업데이트를 원하는 바이오스 롬에 설정되어 있는지 확인하십시오.
LN2_SW1: LN2 모드 스위치
LN2 모드가 켜지면, CPU는 예기치못한 시스템 셧다운을 방지하기 위해 가장 낮은
클럭(e.g., 800MHz)으로 동작하게 됩니다.
OFF (기본)
ON
»
오버클럭킹으로 인한 피해나 위험에 대해서 바이오스타는 책임질 의무가 없습니다.
