챕터 3: UEFI 바이오스 & 소프트웨어 | 27
Z370GT6

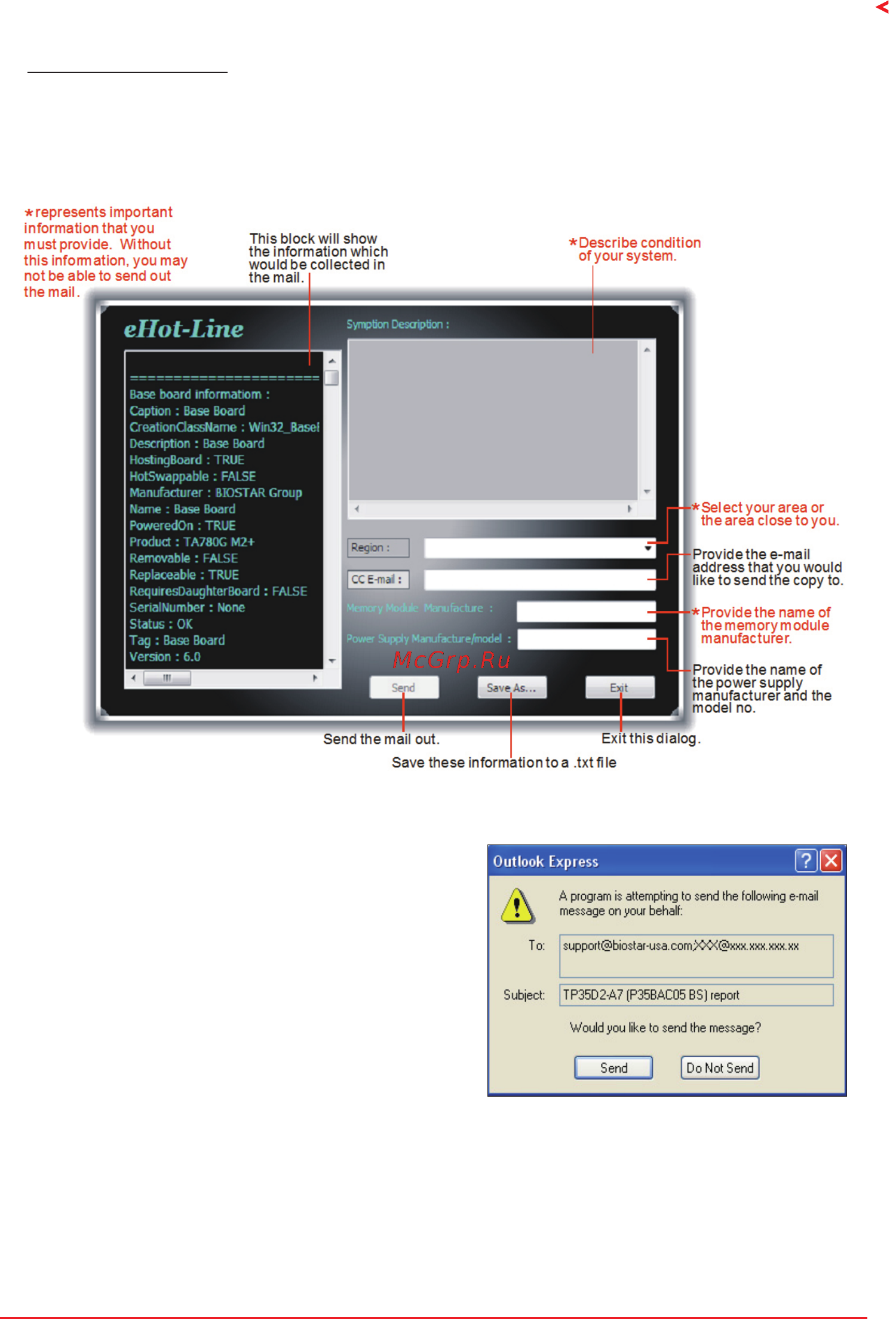

e핫-라인(eHot-Line)
e핫-라인(eHot-Line)은 바이오스타의 기술-지원 시스템에 연락할 수 있도록 도와주는
편리한 유틸리티입니다. 이 유틸리티는 사용자가 겪고 있는 문제를 분석하는데 유용한
시스템 정보를 수집합니다. 그리고 이러한 정보를 바이오스타의 기술-지원 부서로
보내, 문제를 고치도록 돕습니다.
이러한 정보를 채운 후에, “보내기(Send)”
버튼을 눌러 메일을 발송합니다. 사용자의
확인을 요청하기 위해 경고 대화 상자가
나타납니다; 확인을 위해 “보내기(Send)”를
클릭하거나, 취소하기 위해 “보내지 않기(Not
Send)”를 클릭합니다.
이러한 정보를 텍스트 파일로 저장하고
싶다면, “…로 저장하기(Save As)”를 클릭한
후, 파일 이름을 입력하라는 저장 대화 상자가
나타납니다.
